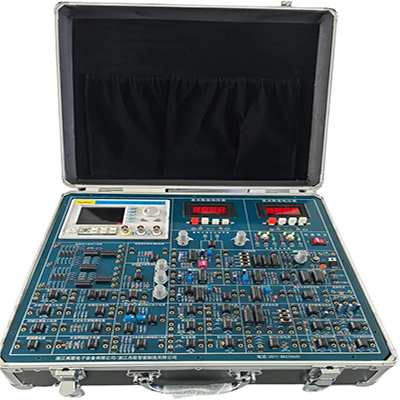

GLCK-2 Piattaforma sperimentale di circuiti di misura e controllo

Ⅰ、Panoramica

Questa piattaforma sperimentale per circuiti di misura e controllo è composta da un circuito di generazione del segnale, un circuito di amplificazione del segnale, un circuito di elaborazione del segnale, un circuito di conversione del rilevamento del segnale, ecc. È adatta per l'insegnamento di materie correlate come strumenti di precisione, tecnologia di misura e controllo e strumenti.

Ⅱ、Moduli funzionali principali

1. Alimentatore stabilizzato in CC:

Sei canali: ±5 V/0,5 A, ±12 V/0,5 A, due canali 0-18 V/0,5 A, tutti con funzione di allarme acustico di protezione da cortocircuito.

2. Generatore di segnali funzionali e frequenzimetro digitale:

La serie è un generatore di segnali basato sulla tecnologia di sintesi digitale diretta (DDS), che utilizza un design FPGA e un alimentatore ad ampio voltaggio da 9 V a 36 V CC. Può emettere onde sinusoidali, onde quadre (il duty cycle può essere regolato dall'1% al 99%), onde triangolari e onde a dente di sega e altre forme d'onda funzionali. L'uscita effettiva massima supera i 10 Vpp, la frequenza varia da 0,01 Hz a 2 MHz e la risoluzione è di 10 MHz. Dispone inoltre di un'uscita sincrona TTL e di molteplici funzioni come contatore e frequenzimetro da 60 MHz. È facile da usare, offre un'elevata stabilità del segnale e il segnale di uscita può regolare l'ampiezza e la polarizzazione CC. Dispone inoltre di una funzione di sweep di frequenza, supporta lo sweep lineare e logaritmico e può impostare arbitrariamente l'intervallo di frequenza e il tempo di sweep. È un'apparecchiatura ideale per appassionati di elettronica, laboratori, linee di produzione, didattica e ricerca scientifica. Può anche essere utilizzato come modulo di supporto per apparecchiature industriali.

(1) Precisione ad alta frequenza: la precisione di frequenza può raggiungere 10-6.

(2) Risoluzione ad alta frequenza: la risoluzione di frequenza a gamma completa è di 10 MHz.

(3) Nessun limite di gamma: la frequenza a gamma completa non è divisa in intervalli e può essere impostata direttamente in digitale.

(4) Elevata precisione della forma d'onda: la forma d'onda in uscita è sintetizzata dal valore di calcolo della funzione, con elevata precisione e bassa distorsione.

(5) Forme d'onda multiple: sinusoide, quadra, triangolare, a dente di sega.

(6) Caratteristiche di sweep: dispone di una funzione di sweep di frequenza, i cui punti di inizio e fine possono essere impostati arbitrariamente.

(7) Caratteristiche di memorizzazione: può memorizzare 10 gruppi di parametri di stato dello strumento impostati dall'utente, che possono essere richiamati e riprodotti in qualsiasi momento.

(8) Modalità di funzionamento: tutte le operazioni principali, display LCD a cristalli liquidi in inglese LCD1602, impostazione digitale diretta o regolazione continua tramite manopola.

(9) Elevata affidabilità: circuito integrato di grandi dimensioni, tecnologia a montaggio superficiale, elevata affidabilità e lunga durata.

(10) Misurazione della frequenza: con funzione di frequenzimetro da 60 MHz integrata, misura della frequenza di segnali interni/esterni.

(11) Canale di uscita: un'uscita principale per la forma d'onda e un'uscita principale sincronizzata a livello TTL.

(12) Forma d'onda in uscita: onda sinusoidale, onda quadra (duty cycle regolabile), onda triangolare, onda a dente di sega ascendente, onda a dente di sega discendente.

(13) Ampiezza in uscita: ≥10 Vp-p (senza carico)

(14) Impedenza di uscita: 0Ω±10%

(15) Intervallo di conteggio: 0-4294967295

(16) Intervallo di misurazione della frequenza: 1Hz~60MHz

3. Voltmetro digitale CC:

Intervallo 0~20V, suddiviso in tre livelli: 200mV, 2V e 20V.

4. Moduli sperimentali completi:

Fornisce circuiti generali, circuiti di amplificazione differenziale, circuiti di confronto a finestra, unità di circuiti di suddivisione dei resistori e altri moduli.

III、 Contenuto sperimentale di questa piattaforma sperimentale di circuiti di misura e controllo

1. Esperimento con amplificatore differenziale

2. Esperimento con amplificatore di segnale

3. Esperimento con circuito di funzionamento del segnale

4. Esperimento con comparatore di tensione

5. Esperimento di suddivisione di fase della catena di resistori

6. Esperimento di modulazione e demodulazione di ampiezza

7. Esperimento con ponte di modulazione di fase

8. Esperimento con circuito di modulazione di larghezza d'impulso

9. Esperimento di modulazione e discriminazione di frequenza

10. Esperimento di modulazione e demodulazione con moltiplicazione a commutazione

11. Esperimento di rivelazione completa con rettificazione di precisione

12. Esperimento di rivelazione a onda intera con commutazione sensibile alla fase

13. Esperimento con circuito inseguitore di tensione

14. Esperimento con inseguitore di tensione CA

15. Esperimento con circuito amplificatore combinato bootstrap

16. Esperimento con circuito amplificatore di soppressione di modo comune elevato di tipo invertente in serie con doppio amplificatore operazionale

17. Esperimento con circuito amplificatore di reiezione di modo comune elevato in serie con doppio amplificatore operazionale

18. Esperimento con amplificatore di reiezione di modo comune elevato a tre amplificatori operazionali Circuito

19. Esperimento di un circuito di modulazione di ampiezza moltiplicativa a commutazione

20. Esperimento di un circuito di modulazione di larghezza d'impulso a variazione di resistenza

21. Esperimento di un circuito di modulazione di larghezza d'impulso a variazione di tensione

22. Esperimento di un circuito di filtro passa-basso attivo del secondo ordine

23. Esperimento di un circuito di filtro passa-alto attivo del secondo ordine

24. Esperimento di un circuito di filtro passa-banda attivo del secondo ordine

25. Esperimento del circuito con filtro elimina banda attivo del secondo ordine

26. Esperimento del circuito con filtro a condensatore di commutazione

27. Esperimento del circuito di suddivisione della catena di resistori

28. Esperimento del circuito ad anello ad aggancio di fase

29. Esperimento del circuito di moltiplicazione di frequenza ad anello ad aggancio di fase

30. Esperimento del circuito a divisione di frequenza

Versione sincrona per PC:

GLCK-2 piattaforma sperimentale di circuiti di misura e controllo
