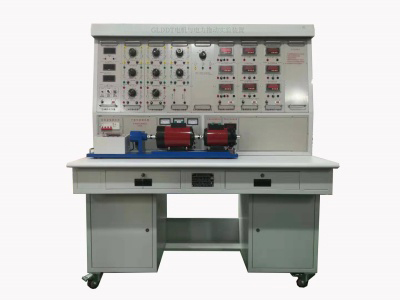

GLDDT Dispositivo sperimentale di trazione elettrica e motore

Ⅰ、Panoramica del prodotto

Il dispositivo sperimentale per motori e trazione elettrica GLDDT è adatto per la ristrutturazione di apparecchiature sperimentali per motori ed elettricità esistenti presso college e università. Fornisce inoltre attrezzature sperimentali ideali per la costruzione o l'ampliamento di laboratori in scuole professionali secondarie, istituti tecnici e professionali, istituti universitari, ecc., e per l'avvio rapido di corsi sperimentali. Offre ottime condizioni per insegnanti e studenti laureati per sviluppare o condurre ricerche scientifiche. Questo dispositivo è dotato di un sistema di protezione individuale completo e affidabile e tutti i terminali sono protetti per garantire la sicurezza sperimentale.

Ⅱ、Parametri tecnici

1. Potenza in ingresso: trifase a quattro fili (o trifase a cinque fili) ~ 380 V ± 10% 50 Hz

2. Ambiente di lavoro: temperatura -10 ℃ ~ +40 ℃, umidità < 85% (25 ℃)

3. Capacità del dispositivo: < 1,5 kVA

4. Peso del motore GLDDT e del dispositivo sperimentale di trazione elettrica: 480 kg

5. Dimensioni: < 1390 mm * 730 mm * 1630 mm

Ⅲ、Pannello di controllo dell'alimentazione

1. Alimentazione CA: fornisce un'alimentazione CA trifase regolabile da 0 a 450 V e un'alimentazione monofase regolabile da 0 a 250 V contemporaneamente.

2. Due alimentatori CC ad alta tensione: forniscono un set di alimentazione di eccitazione da 220 V (0,5 A) e un alimentatore di indotto regolato a regolazione continua da 0~250 V (4 A) (con funzioni di protezione da sovratensione, sovracorrente, surriscaldamento e cortocircuito con ripristino automatico), e sono dotati di un voltmetro digitale CC e di un interruttore.

3. Un set di trasformatori di isolamento trifase; un dispositivo di protezione dalle perdite di tensione; un dispositivo di protezione dalle perdite di corrente.

4. Sistema di protezione dello strumento.

5. Gestore degli esperimenti: con funzioni come l'impostazione dell'ora, l'allarme a tempo, l'interruzione dell'alimentazione e la registrazione di diversi orari di allarme.

IV、 Misuratore intelligente di tensione e corrente CC

1. Voltmetro CC intelligente: con interfaccia di comunicazione, intervallo automatico, installazione in armadio di livello industriale, precisione: livello 0,2, intervallo: 0-500 V.

2. Amperometro CC intelligente 1: con interfaccia di comunicazione, intervallo automatico, armadio industriale, precisione: livello 0,2, intervallo: 0-5000 mA. Unità di visualizzazione: mA.

3. Amperometro CC intelligente 2: con interfaccia di comunicazione, intervallo automatico, armadio industriale, precisione: livello 0,2, intervallo: 0-5000 mA. Unità di visualizzazione: mA.

Ⅴ、 Misuratore intelligente del fattore di potenza

Progettato con DSP dedicato a 24 bit, convertitore AD ad alta precisione a 16 bit e unità MPU ad alta velocità, realizza la modalità di controllo della funzione di dialogo uomo-computer tramite controllo a tastiera e finestra di visualizzazione digitale. Il software adotta idee di progettazione RTOS ed è dotato di software di monitoraggio per PC per migliorare le capacità di analisi. Può misurare contemporaneamente due potenze monofase P1 e P2 e visualizzare la somma delle due potenze tramite un LED a 5 cifre separato (metodo a due contatori per misurare la potenza totale trifase). La precisione della misurazione della potenza è di 1,0, l'intervallo di misurazione del fattore di potenza è 0,3~1,0, l'intervallo di tensione e corrente è di 450 V e 5 A, ed è in grado di identificare automaticamente le proprietà del carico (display induttivo "L", display capacitivo "C", resistenza pura senza display) e di memorizzare i dati di misurazione come riferimento in qualsiasi momento.

VI、 Tavolo sperimentale

Il tavolo sperimentale è costituito da una struttura a spruzzo denso opaco a doppio strato in ferro, mentre il piano di lavoro è un pannello ad alta densità ignifugo, impermeabile e resistente all'usura; è dotato di due ampi cassetti e ante.

VII. Progetti sperimentali

1. Esperimento sul motore a corrente continua

(1) Esperimento sulla conoscenza delle macchine elettriche

(2) Esperimento sul generatore a corrente continua

(3) Esperimento sul motore a corrente continua in derivazione

2. Esperimento sul trasformatore

(1) Esperimento a vuoto e in cortocircuito di un trasformatore monofase

(2) Esperimento a vuoto e in cortocircuito di un trasformatore trifase

(3) Esperimento sul carico di un trasformatore trifase

(4) Esperimento sul gruppo di collegamento di un trasformatore trifase

(5) Esperimento sul funzionamento asimmetrico di un trasformatore trifase

(6) Esperimento sul funzionamento in parallelo di un trasformatore trifase

3. Esperimenti sul motore asincrono

(1) Motore asincrono monofase con avviamento a condensatore

(2) Motore asincrono monofase con avviamento a condensatore

(3) Motore asincrono monofase con avviamento a resistenza

(4) Motore asincrono trifase a doppia velocità

(5) Esperimento di misurazione dei parametri di un motore asincrono trifase a gabbia di scoiattolo

(6) Avviamento e regolazione della velocità di un motore asincrono trifase esperimento

(7) Esperimento sulle caratteristiche di funzionamento del motore asincrono trifase

(8) Funzionamento asimmetrico del motore asincrono trifase a gabbia di scoiattolo

4. Esperimenti sui motori sincroni

(1) Esperimento sulle caratteristiche operative e sulla misurazione dei parametri di un generatore sincrono trifase

(2) Esperimento sul funzionamento sincrono di un generatore sincrono trifase connesso alla rete

(3) Motore sincrono trifase

(4) Cortocircuito improvviso di un generatore sincrono trifase

(5) Funzionamento asimmetrico di un motore sincrono trifase

5. Determinazione delle caratteristiche meccaniche del motore

(1) Caratteristiche meccaniche di un motore a corrente continua ad eccitazione separata in varie condizioni operative

(2) Motore asincrono trifase in condizioni operative

(3) Mappatura della curva M-S di un motore asincrono trifase

6. Esperimento sul motore di controllo

(1) Esperimento sul motore passo-passo

(2) Esperimento sul motore sincronizzato

(3) Esperimento sul trasformatore rotante, alimentatore a media frequenza

(4) Controllo del movimento del motore lineare e componenti sperimentali

(5) Motore sincrono trifase a magneti permanenti e sistema di controllo

(6) Motore a riluttanza commutata e Controllore

(7) Motore brushless CC ad alta tensione e sistema di controllo

(8) Esperimento con servomotore CA

(9) Generatore tachimetrico CA

(10) Generatore tachimetrico CC a magneti permanenti

(11) Esperimento con encoder rotativo

7. Esperimento di controllo dei contatti a relè

(1) Circuito di controllo del motore asincrono trifase con jog e autobloccaggio

(2) Circuito di controllo della rotazione avanti e indietro del motore asincrono trifase

(3) Circuito di controllo dell'avviamento step-down del motore asincrono trifase a gabbia di scoiattolo

(4) Circuito di controllo del consumo energetico del motore asincrono trifase in frenata

Versione sincrona per PC:

GLDDT Dispositivo sperimentale di trazione elettrica e motore
