GL-GD-ZH  Attrezzatura per la formazione sulla tecnologia optoelettronica

Ⅰ、Introduzione al prodotto

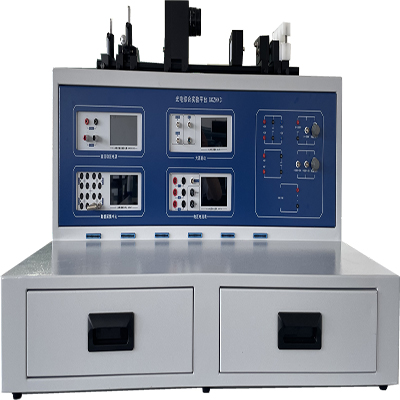

L'attrezzatura per la formazione in tecnologia optoelettronica GL-GD-ZH è composta da un centro di acquisizione dati, un alimentatore regolato in CC CNC, un'unità di condizionamento del segnale del sensore fotoelettrico, vari componenti del sensore fotoelettrico e varie unità circuitali per diverse applicazioni.

Questa piattaforma sperimentale è potente e offre una varietà di moduli di test applicativi. Copre i contenuti del corso sperimentale di base di optoelettronica. Offre esperimenti di test delle caratteristiche di base della tecnologia optoelettronica, principi della tecnologia optoelettronica e progettazione delle applicazioni, test CCD ed esperimenti applicativi, esperimenti di sviluppo di microcomputer a chip singolo, esperimenti di sviluppo di CPLD e altri esperimenti di sviluppo secondario correlati alla tecnologia optoelettronica.

Il contenuto principale del corso sperimentale di base di optoelettronica è la misurazione e l'applicazione tipica del principio dei sensori fotoelettrici e dei loro parametri caratteristici; inoltre, vengono realizzate varie misure senza contatto utilizzando sensori fotoelettrici, il che è ricco di contenuti.

Anche i test CCD e gli esperimenti applicativi sono molto ricchi, inclusi esperimenti sui principi di funzionamento dei CCD a matrice lineare e ad area, esperimenti applicativi che utilizzano i CCD per la rilevazione, esperimenti di elaborazione delle immagini e altri ricchi contenuti sperimentali.

La piattaforma di formazione offre una vasta gamma di moduli e un'ampia possibilità di espansione. Può essere utilizzata come piattaforma per la progettazione di corsi e la laurea per specializzazioni correlate, favorendo la comprensione approfondita delle teorie di base da parte degli studenti, la padronanza completa di competenze complete e l'apprendimento sistematico delle conoscenze acquisite. Offre un'ampia quantità di contenuti didattici sperimentali aperti per rafforzare il progresso della ricerca pratica e dello sviluppo applicativo. Contribuisce a coltivare il pensiero indipendente e innovativo degli studenti e a migliorare le capacità di ricerca scientifica e ingegneristica.

Ⅱ、Conoscenze

Sorgente luminosa a LED, sorgente luminosa a semiconduttore, fotoresistore, fotodiodo, fototransistor, fotocellula al silicio, tubo fotomoltiplicatore, termistore, sensore piroelettrico, fotoaccoppiatore, sensore PSD, sensore fotoelettrico a quattro quadranti, rilevamento fotoelettrico, CCD a matrice lineare, CCD a matrice areata, elaborazione delle immagini, sorgente luminosa a LED

Ⅲ、Corsi coinvolti

Tecnologia optoelettronica, spettroscopia, tecnologia di rilevamento fotoelettrico, luminescenza, tecnologia dei dispositivi fotoelettrici, principio di funzionamento, tecnologia elettronica analogica, microcomputer a chip singolo, CPLD, tecnologia applicativa CCD, elaborazione delle immagini e tecnologia di visualizzazione

Ⅳ、Progetti formativi di questa attrezzatura per la formazione in tecnologia optoelettronica

(I) Esperimento di misura ottica di base

1. Esperimento di misura delle radiazioni

2. Esperimento di misura fotometrica

(Ⅱ) Esperimento di misura delle caratteristiche della sorgente luminosa

1. Esperimento di misura delle caratteristiche della sorgente luminosa a LED

2. Esperimento di misura delle caratteristiche della sorgente luminosa laser a semiconduttore

3. Esperimento di misura delle caratteristiche della sorgente luminosa laser a fibra

(Ⅲ) Esperimento di misura delle caratteristiche del fotorilevatore

1. Esperimento di misura delle caratteristiche di base del fotoresistore

2. Esperimento di misura delle caratteristiche di base del fotodiodo

3. Esperimento di misura delle caratteristiche di base del fototransistor

4. Esperimento di misura delle caratteristiche di base delle fotocellule al silicio

5. Esperimento di misura delle caratteristiche di base dei fotodiodi APD

6. Esperimento di misura delle caratteristiche di base dei fotodiodi PIN

7. Esperimento di misura delle caratteristiche di base dei fotodiodi sensibili al colore

8. Esperimento di misura delle caratteristiche di base dei tubi fotomoltiplicatori e di generazione e rilevamento di luce debole

9. Esperimento di verifica delle caratteristiche delle celle solari

10. Esperimento di verifica delle caratteristiche di Termistori

(Ⅳ) Esperimento sul principio e l'applicazione dei dispositivi di imaging

1. Esperimento sul principio e l'applicazione del CCD lineare in bianco e nero

2. Esperimento completo sul CCD a colori

(Ⅴ) Esperimento completo sul principio e l'applicazione progettuale del rilevamento fotoelettrico

1. Esperimento sulla progettazione di un azionamento per sorgenti luminose a LED (lampada autocontrollata, bassa potenza, alta potenza, tre colori primari)

2. Esperimento sulla progettazione applicativa di fotoresistori (lampada a luce controllata, interruttore a luce controllata, uccello elettronico)

3. Esperimento sulla progettazione applicativa di fotocellule al silicio (misuratore di potenza ottica, misuratore di illuminamento)

4. Esperimento sulla progettazione di modulazione e demodulazione di sorgenti luminose

5. Esperimento sulla progettazione di un allarme fotoelettrico

6. Esperimento sulla progettazione di un telecomando a infrarossi

7. Esperimento sulla progettazione applicativa di un sensore a quattro quadranti

8. Esperimento sulla progettazione di un'applicazione di un interruttore ad accoppiamento fotoelettrico (contachilometri, tachimetro)

9. Esperimento sulla progettazione di un'applicazione PSD

10. Esperimento sulla progettazione di un'applicazione di un sensore piroelettrico

11. Esperimento sulla progettazione di un rilevatore fotoelettrico per la misurazione della distanza

12. Esperimento sulla progettazione di un riconoscimento del colore

13. Esperimento sulla progettazione di un'applicazione di celle solari

14. Esperimento sulla progettazione di un termometro digitale

15. Progettazione di un termometro a infrarossi Esperimento

16. Esperimento di progettazione di rilevatori di fumo in fibra ottica

17. Esperimento di sistema di misura dello spostamento in fibra ottica

18. Esperimento di progettazione di un sistema di pesatura a micropiegatura in fibra ottica

19. Esperimento di applicazione completa con microcomputer a chip singolo

20. Esperimento di applicazione completa con CPLD

Versione sincrona per PC:

GL-GD-ZH Attrezzatura per la formazione sulla tecnologia optoelettronica
