GL-GF-2 piattaforma sperimentale di ingegneria per la generazione di energia solare fotovoltaica

Ⅰ、Panoramica del prodotto

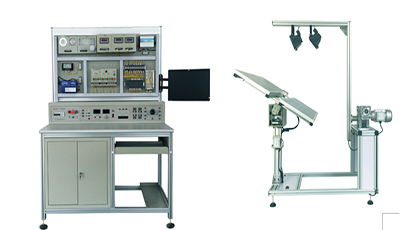

La piattaforma sperimentale di ingegneria per la generazione di energia solare fotovoltaica GL-GF-2 è composta da due parti: "Sistema applicativo completo per la tecnologia solare fotovoltaica" e "Modulo a celle solari". È specificamente progettata per soddisfare le esigenze didattiche sperimentali relative all'applicazione e alla progettazione di sistemi di generazione di energia solare fotovoltaica per nuovi corsi di laurea in ambito energetico presso università e istituti di formazione professionale. Questo sistema presenta le seguenti caratteristiche:

Ⅱ、Composizione del sistema

1. I pannelli solari possono realizzare combinazioni in parallelo e in serie di più gruppi di pannelli fotovoltaici e utilizzare connettori e cavi rapidi per ottenere la combinazione. È dotato di pannelli fotovoltaici in silicio policristallino, con una potenza singola di 30 W, una tensione a circuito aperto di 17,5 V e una corrente di picco di 1,75 V, per un totale di 4 pannelli.

2. Unità di inseguimento automatico, dotata di un meccanismo di inseguimento monoasse, un set di sensori di luce con alimentazione a 24 V CC e uscita PNP o NPN e un set di driver per motori, azionati da motori a 24 V CC; Per il controllo viene utilizzato un PLC Siemens SR20 e 4 lampade alogene ad alta potenza simulano la luce diurna. La luminosità può essere regolata in continuo per simulare le variazioni di illuminazione diurna.

3. Il luxmetro, con funzione di comunicazione Modbus, può realizzare la comunicazione bus con gli strumenti industriali dotati dell'apparecchiatura per raccogliere dati sul sistema informatico host.

4. 2 amperometri CC, 2 voltmetri CC, 1 voltmetro CA, 2 amperometri CA, 1 set di sensori di temperatura e umidità, con funzione di comunicazione Modbus; tutti i dati possono essere caricati e raccolti sul sistema informatico host tramite il bus.

5. Batteria, dotata di 4 gruppi di batterie da 12 V/8 AH, che possono realizzare la combinazione in serie e in parallelo di batterie, dotata di 1 caricabatterie e di un guscio combinato per un facile posizionamento delle batterie.

6. 1 set di computer, dotato di software di avvio per la programmazione PLC e software di configurazione del controllo di forza.

7. Modulo inverter solare, ingresso di alimentazione 12V CC, potenza di uscita massima 100W, tensione di uscita 220V CA.

8. Regolatore solare, tensione di ingresso massima 30V, utilizzabile con batteria al piombo da 12V, con funzione di uscita di carico CC, in grado di realizzare un'uscita di controllo temporizzato.

9. Carico: dotato di una ventola di carico CC da 12V, una lampada a LED, una lampada a incandescenza; una ventola di carico CA, una lampada a LED, una lampada a incandescenza; una resistenza regolabile ad alta potenza 100W/100R e una resistenza fissa 10R/100W.

III、 Progetti sperimentali di questa piattaforma sperimentale per la generazione di energia solare fotovoltaica

(I) Esperimento sulle caratteristiche dei pannelli solari

1. Esperimento di prova della tensione a circuito aperto dei pannelli solari

2. Esperimento di prova della corrente di cortocircuito dei pannelli solari

3. Esperimento di prova della caratteristica I-V dei pannelli solari

4. Esperimento di calcolo della potenza di uscita dei pannelli solari

5. Esperimento di misura dell'efficienza di conversione dei pannelli solari

6. Esperimento sulla relazione tra tensione a circuito aperto e funzione di intensità luminosa relativa

7. Esperimento sulla relazione tra corrente di cortocircuito e funzione di intensità luminosa relativa

8. Esperimento di prova della caratteristica F-V dei pannelli solari

9. Esperimento di prova della caratteristica volt-ampere al buio dei pannelli solari

10. Esperimento di prova della caratteristica di uscita dei moduli solari

11. Esperimento di prova della tensione a circuito aperto in serie di pannelli solari

12. Esperimento di prova della corrente di cortocircuito in serie di pannelli solari

13. Esperimento di prova della tensione a circuito aperto in parallelo di pannelli solari

14. Esperimento di prova della corrente di cortocircuito in parallelo di pannelli solari

15. Esperimento di prova della caratteristica di carico

(Ⅱ) Esperimento di inseguimento automatico solare

1. Esperimento sul principio del sistema di inseguimento solare

2. Esperimento solare sul principio di inseguimento della luce solare e sensore di posizionamento

3. Esperimento sull'impatto ambientale sulla conversione fotovoltaica

4. Esperimento sul funzionamento del controller di inseguimento

5. Formazione sul cablaggio dell'attuatore di trasmissione

6. Esperimento sul controllo del tracciamento della luce solare

7. Esperimento sul controllo del tempo di inseguimento della luce solare

8. Esperimento sul monitoraggio ambientale dei moduli a celle solari

(III) Esperimento sul controller della batteria solare

1. Esperimento sul controllo della carica della batteria solare

2. Esperimento sulla protezione del controller durante la carica e la scarica

3. Esperimento sul test di tensione e corrente della batteria

4. Esperimento sul controllo dell'afflusso e dell'uscita della corrente della batteria

5. Esperimento sulla misurazione della temperatura ambiente del controller

6. Esperimento sul controllo del tempo di uscita del controller per il controllo della luce

(Ⅳ) Esperimento sull'applicazione dell'energia solare

1. Esperimento sul ventilatore solare CA e CC

2. Esperimento sul lampione solare

3. Esperimento sulla spia luminosa solare

4. Esperimento sul caricabatterie solare

(Ⅴ) Esperimento sull'inverter solare fotovoltaico

1. Esperimento sull'analisi del principio di funzionamento dell'inverter

2. Esperimento sul test di tensione e corrente di uscita

3. Esperimento sulla potenza di uscita Stima

4. Esperimento sul test dell'intervallo di tensione in ingresso

5. Esperimento sul calcolo dell'efficienza di conversione
