Piattaforma di formazione integrata per la teoria e la pratica del sistema di gestione della batteria (BMS)

Ⅰ、Parametri principali

Tipo di veicolo: autovettura elettrica pura

Temperatura di esercizio: -20℃～50℃

Peso della macchina: 250 kg

Dimensioni: 2200 mm × 1800 mm × 1500 mm

Ⅱ、Caratteristiche prestazionali

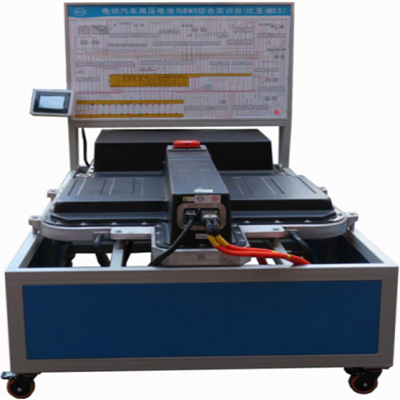

1. Piattaforma di formazione integrata per teoria e pratica sul sistema di gestione della batteria (BMS)

si basa sul sistema BMS (gestione della batteria) dei veicoli elettrici puri a nuova energia. È in grado di monitorare dinamicamente la tensione di ogni singola batteria, stimare dinamicamente la capacità del pacco batteria, monitorare dinamicamente la temperatura del pacco batteria e rilevare dinamicamente tutte le informazioni sul pacco batteria;

2. La piattaforma di formazione utilizza il sistema di gestione della batteria dei veicoli elettrici puri a nuova energia. È stata attentamente sviluppata per soddisfare le esigenze didattiche dei veicoli elettrici puri a nuova energia. Questa piattaforma di formazione è dotata di un pannello di rilevamento del funzionamento, un supporto mobile, un set completo di sistema di gestione della batteria BMS, un gruppo batteria di alimentazione, ecc.;

3. Il pannello didattico è dotato di schemi circuitali a colori completi di ciascun sistema. Gli studenti possono confrontare intuitivamente il pannello di rilevamento del display e il sistema di gestione della batteria del veicolo elettrico puro, comprendere e analizzare il principio di funzionamento del sistema di gestione della batteria e aiutare gli insegnanti a spiegare le conoscenze del sistema in modo più intuitivo;

4. Il coperchio antipolvere della batteria di alimentazione viene rimosso dalla tecnologia originale dell'auto e il guscio della batteria di alimentazione viene modellato in modo trasparente mediante la tecnologia di stampaggio a caldo utilizzando una lastra acrilica ad alta trasparenza, che è completamente in linea con il layout originale dell'auto. Il design dell'illuminazione interna del coperchio acrilico ad alta trasparenza consente di comprendere intuitivamente la struttura interna, il layout e il metodo di collegamento del pacco batteria. Il coperchio acrilico ad alta trasparenza può essere utilizzato per l'insegnamento dei principi, con la premessa di garantire la sicurezza;

5. Il pannello didattico è dotato di nomi dei componenti, terminali per computer, dispositivi di visualizzazione dinamica, ecc. e un multimetro e un oscilloscopio possono essere utilizzati per rilevare la resistenza, la tensione, la frequenza e la forma d'onda di ciascun componente elettrico; è comodo per gli insegnanti spiegare e misurare in modo più intuitivo;

6. Il telaio è realizzato con profili in lega di alluminio di alta qualità ed è dotato di una piattaforma operativa per posizionare utensili, materiali e altri oggetti per un insegnamento pratico;

7. Dotato di manuale dell'attrezzatura, il cui contenuto include la manutenzione giornaliera dell'attrezzatura, informazioni sulla manutenzione, informazioni sulla risoluzione dei guasti, specifiche operative, procedure operative, precauzioni operative, ecc.;

8. Viene utilizzato un sistema di risoluzione dei guasti meccanico nascosto, che può essere impostato tramite terminali di collegamento a U. Può simulare efficacemente vari fenomeni in caso di guasto del sistema, migliorare la capacità di giudizio degli studenti e proteggere efficacemente l'efficienza dell'uso dell'attrezzatura;

III、Progetti di formazione sulla piattaforma di formazione integrata per teoria e pratica del sistema di gestione della batteria (BMS)

1. È possibile comprendere intuitivamente la struttura interna, il layout e il metodo di connessione del pacco batteria. Il guscio trasparente può essere utilizzato per l'insegnamento dei principi fondamentali, con la premessa di garantire la sicurezza;

2. Analisi dinamica dei dati, diagnosi dei guasti e risoluzione dei problemi del sistema di gestione della batteria (BMS);

3. Analisi dei dati statici, diagnosi dei guasti e risoluzione dei problemi del sistema di gestione della batteria (BMS);

4. Analisi dei dati del protocollo CAN, diagnosi dei guasti e risoluzione dei problemi del sistema di gestione della batteria (BMS);

5. Analisi dei dati delle singole celle, diagnosi dei guasti e risoluzione dei problemi del sistema di gestione della batteria (BMS);

6. Analisi dei dati di raggruppamento delle batterie di potenza, diagnosi dei guasti e risoluzione dei problemi;

7. Formazione pratica sui metodi di collegamento e scollegamento dei connettori ad alta e bassa tensione dei pacchi batteria di potenza;

8. Comprendere la struttura e il principio di funzionamento del sistema di alimentazione a batteria;

9. Comprendere la funzione di lettura dei dati in tempo reale del BMS, come la lettura dei dati di tensione, temperatura e SOC della batteria di potenza e l'analisi dello stato di funzionamento;

10. Comprendere la gestione dei comandi e dell'alimentazione, la gestione termica, il bilanciamento della potenza online e altre funzioni del BMS per la batteria di potenza in funzione del motore;

11. Padroneggiare i metodi di carica e scarica delle batterie di potenza;

12. Comprendere le variazioni dei dati durante la ricarica della batteria;

13. Padroneggiare la diagnosi dei guasti dei moduli batteria;

14. Apprendere le variazioni dei dati delle batterie e il principio di risposta del BMS;

15. Padroneggiare i metodi di manutenzione e rilevamento dei sistemi di batterie;

Versione sincrona per PC:

Piattaforma di formazione integrata per la teoria e la pratica del sistema di gestione della batteria (BMS)
