Piattaforma di formazione completa per l'applicazione e il rilevamento di sensori industriali【GLCG-RB】

Questa piattaforma di formazione completa per l'applicazione e il rilevamento di sensori industriali utilizza il PLC come unità di controllo principale, in combinazione con sensori industriali per la didattica. Gli studenti possono installare e mettere a punto i circuiti dei sensori in un sito di debug industriale simile, il che consente loro di comprendere in modo vivido e approfondito l'uso e il rilevamento di vari sensori in siti industriali. Può essere utilizzata per una didattica innovativa, può essere utilizzata per migliorare l'insegnamento dei sensori e può allenare le capacità di selezione delle applicazioni, analisi dei guasti e diagnosi dei sensori industriali da parte degli studenti.

Invia richiesta

Descrizione

GLCG-RB piattaforma di formazione completa per l'applicazione e il rilevamento di sensori industriali

Ⅰ、Panoramica dell'apparecchiatura

Questa piattaforma di formazione completa per l'applicazione e il rilevamento di sensori industriali utilizza il PLC come nucleo dell'unità di controllo principale e sensori industriali per l'insegnamento. Gli studenti possono installare e mettere a punto i circuiti dei sensori in siti di debug industriale simili, il che consente loro di comprendere in modo vivido e approfondito l'uso e il rilevamento di vari sensori in siti industriali. Può essere utilizzato per l'insegnamento innovativo, può essere utilizzato per migliorare l'insegnamento dei sensori e può formare gli studenti nella selezione dei sensori industriali per l'applicazione, l'analisi dei guasti e la diagnosi.

Questo banco sperimentale utilizza profili in alluminio industriale per costruire un banco di formazione. La funzione adotta un design di modellazione, basato principalmente su una varietà di piccoli scenari applicativi, e ogni modello può essere installato in modo flessibile sul banco. È composto da moduli come sensori digitali integrati, sensori analogici, sensori intelligenti, unità di controllo elettrico e banchi base per apparecchiature. I sensori di ciascun modulo utilizzano sensori di livello industriale, che possono formare un piccolo sistema indipendente. La connessione tra il sensore e il PLC, la porta di cablaggio può essere collegata al pannello tramite un connettore rapido per un facile utilizzo.

Ⅱ、Caratteristiche del dispositivo

1. Elevata completezza. Integra molteplici progetti sperimentali, come l'insegnamento di base dei PLC, la comprensione e l'utilizzo di sensori industriali.

2. Elevata adattabilità. La profondità e l'ampiezza dell'esperimento possono essere adattate in modo flessibile in base alle esigenze, e la divulgazione e il miglioramento possono essere combinati organicamente in base all'avanzamento dell'insegnamento.

3. Elevata coerenza. I dispositivi sperimentali sono ragionevolmente selezionati e completamente equipaggiati, in modo che i risultati di più gruppi di esperimenti abbiano una buona uniformità, il che è utile per gli insegnanti per organizzare e guidare l'insegnamento sperimentale.

4. Elevata intuitività. Questo dispositivo adotta una forma strutturale che combina l'insieme e il modulo. I compiti di ciascun modulo sperimentale sono chiari e il funzionamento e la manutenzione sono semplici.

5. Elevata scalabilità. Questo dispositivo può completare la progettazione di progetti sperimentali completi e innovativi in base alle esigenze effettive di scenari di vita reale o di scenari industriali.

III、 Composizione dell'attrezzatura

1. Banco di lavoro per l'addestramento

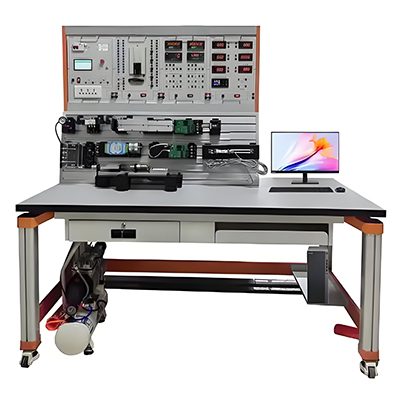

Questa piattaforma di addestramento completa per l'applicazione e il rilevamento di sensori industriali è realizzata principalmente con profili in alluminio industriale e il tavolo è dotato di normali scanalature a T, che forniscono una piattaforma di posizionamento per l'installazione regolabile dei componenti funzionali. Le ruote sono installate nella parte inferiore del banco di lavoro per facilitare lo spostamento e il fissaggio della postazione di lavoro; le dimensioni complessive di un singolo banco di lavoro sono circa 1600 mm di lunghezza × 950 mm di larghezza × 850 mm di altezza. Ogni set di attrezzatura è dotato di due computer che soddisfano i requisiti.

2. Unità di controllo elettrico

① Scheda di acquisizione dati:

Può raccogliere punti di ingresso e uscita del segnale analogico digitale. Il software di supporto ha le seguenti funzioni: acquisizione in tempo reale di dati sperimentali, elaborazione e analisi dinamica o statica dei dati.

② Controllore programmabile:

Configurato con PLC Siemens serie 1200, CPU1214C DC/DC/DC: alimentazione: DC 20,4-28,8 V, area di memorizzazione dati programmabile: memoria programma 150 KB; dotato di modulo di comunicazione seriale CM1241.

(1) Comunicazione: ProfiNET.

(2) Ingressi digitali, uscite, ingressi analogici, contatore ad alta velocità: 14 DI ingresso DC 24 V; 10 DQ uscita transistor 24 V DC; 2 AI ingresso analogico 0-10 V DC; supporta fino a 6 contatori ad alta velocità.

(3) Numero di porte: 1 porta Ethernet.

(4) Protocolli: protocollo di trasmissione TCP/IP, comunicazione di sicurezza utente aperta, comunicazione S7, server Web, OPC UA: server DA e altri metodi di comunicazione.

③ Interfaccia uomo-macchina:

Configurato con touch screen resistivo MCGS, adattabile all'ambiente industriale e compatibile con l'uso dei guanti.

(1) Dimensioni: schermo LCD TFT da 7 pollici;

(2) Risoluzione: 800*480;

(3) Interfaccia seriale: RS232*1; RS485*1; supporta il protocollo Modbus RTU;

(4) Porta Ethernet: 10/100M adattiva, supporta il protocollo Modbus TCP;

④Software di elaborazione video e immagini:

I dati raccolti dal sensore visivo e dal sensore di immagine possono essere elaborati e analizzati tramite software. Può eseguire varie operazioni come denoising e filtraggio, correzione del colore, correzione geometrica, rilevamento dei bordi, analisi delle texture, ecc. sull'immagine originale.

⑤Sensori industriali:

Include una varietà di sensori industriali, come sensori di illuminazione, sensori di temperatura e umidità, sensori piroelettrici a infrarossi, sensori di gas combustibili, sensori di fumo, sensori fotoelettrici, sensori Hall, encoder, moduli di lettura/scrittura RFID, sensori di marcatura colorata, sensori visivi, sensori di flusso, sensori di livello dell'acqua, sensori di impronte digitali, sensori di prossimità metallici e altre apparecchiature di rilevamento.

Oggetti di controllo:

Dotati di una varietà di oggetti attuatori, come luci rosse, verdi, gialle e di altri colori, motori passo-passo (inclusi i controller), moduli di rilevamento della temperatura, piccole pompe idrauliche, ecc., come componenti principali del sistema di controllo, convertendo le istruzioni di controllo in azioni fisiche effettive per la regolazione dinamica e il controllo adattivo del sistema di controllo.

Ⅳ、Esperimenti di riferimento

1. Esperimento di illuminamento

2. Esperimento di temperatura

3. Esperimento di umidità

4. Esperimento di allarme a infrarossi

5. Esperimento di allarme per gas combustibili

6. Esperimento di allarme antifumo

7. Caratteristiche e applicazioni dei sensori fotoelettrici

8. Caratteristiche e applicazioni dei sensori a induzione magnetica

9. Caratteristiche e applicazioni dei sensori induttivi

10. Applicazione degli encoder

11. Applicazione della tecnologia RFID
