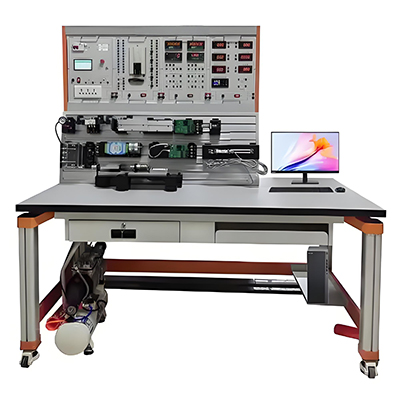

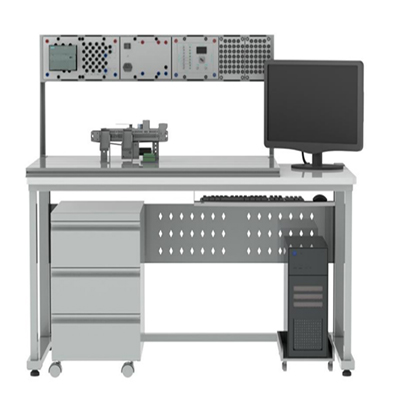

GLCG-RD banco di prova per applicazioni e rilevamento di sensori industriali

Ⅰ、Panoramica generale

Il banco prova per applicazioni e rilevamento di sensori industriali GLCG-RD è un'apparecchiatura didattica sperimentale avanzata per la sensoristica. L'insegnamento dei sensori industriali viene svolto tramite un modello autoprogettato e sensori industriali. I punti di rilevamento del segnale sull'apparecchiatura sono generati interamente dal funzionamento effettivo dell'oggetto di controllo industriale. Gli studenti possono installare e testare il circuito del sensore presso un sito di debug industriale analogo, in modo da acquisire una conoscenza approfondita dell'uso e del rilevamento di vari sensori in ambito industriale. Si tratta di un'apparecchiatura didattica innovativa in grado di formare gli studenti nella selezione delle applicazioni, nell'analisi dei guasti e nella diagnosi dei sensori industriali.

1. Il corpo del tavolo adotta una struttura a spruzzo denso opaco a doppio strato in ferro e il piano di lavoro è costituito da un pannello ad alta densità ignifugo, impermeabile e resistente all'usura;

2. Una piastra in alluminio da 900*720 mm è posizionata sulla parte superiore del piano di lavoro per posizionare oggetti e moduli di addestramento fissi per i sensori, un aspetto elegante e generoso;

3. La parte superiore del tavolo di addestramento è l'area di posizionamento dei box di addestramento. Il box di addestramento è dotato di un sistema a scatto, comodo per la sostituzione e lo spostamento. I moduli del box di addestramento possono essere aggiunti o rimossi in base alle esigenze del cliente;

4. Sotto il tavolo di addestramento è presente un mobiletto con serratura per riporre utensili e materiali;

5. I sensori configurati e i modelli sperimentali sono simili a quelli industriali e soddisfano i requisiti di formazione della competizione di meccatronica della World Skills Competition.

6. I sensori sono nuovi sensori di aziende rinomate. Pur garantendo la qualità, la tecnologia non rimarrà indietro nel tempo.

7. Configurare il box di alimentazione CC, uscita di potenza 24 V/4,5 A; protezione da cortocircuito e sovraccarico; design a scatto, smontaggio e sostituzione rapidi;

8. Configurare il PLC Siemens serie 1200, CPU1215C con ingressi/uscite integrati CC/CC/CC: 14 DI ingresso CC 24 V; 10 DQ uscita transistor 24 V CC; 2 AI ingresso analogico 0-10 V CC; Uscita analogica 2AQ 0-20 mA CC; alimentazione: CC 20,4-28,8 V, area di archiviazione dati programmabile: 125 KB; 1 cavo Ethernet industriale Siemens, lunghezza ≥4 m;

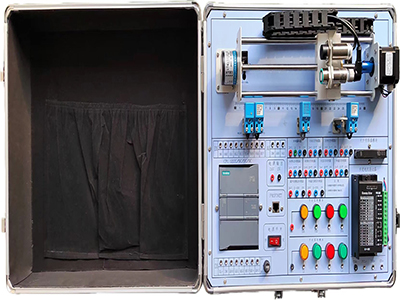

9. Configurazione del box di simulazione PLC: include ingresso switch a 8 vie, uscita switch a 8 vie, ingresso analogico a 2 vie e uscita analogica a 2 vie, configurazione del display LCD per visualizzare le dimensioni dell'ingresso e dell'uscita analogica;

10. Configurazione del software di programmazione originale, Siemens TIA Portal V16.

II、 Configurazione di questa applicazione di sensori industriali e banco di prova per il rilevamento

1. Sensore induttivo: composto da staffa del sensore, sensore, unità di interfaccia; distanza di rilevamento: 4 mm ± 10%; oggetto di rilevamento: metallo magnetico; frequenza di risposta ≥500 Hz;

2. Sensore capacitivo: composto da staffa del sensore, sensore, unità di interfaccia; distanza di rilevamento: 1~16 mm; oggetto di rilevamento: conduttore neutro;

3. Sensore fotoelettrico: dotato di sensore a riflessione a specchio, sensore fotoelettrico opposto, sensore fotoelettrico diffuso, fissato su una base a smontaggio rapido, può essere collegato a una scheda sperimentale in lega di alluminio e a un cavo con spina di sicurezza. Tensione di esercizio: 10-30 V CC; tipo di luce: luce rossa; funzione di avvio: contatto normalmente aperto (PNP);

4. Sensore a fibra ottica: composizione strutturale: composto da staffa del sensore, sonda del sensore a fibra ottica, amplificatore a fibra ottica, unità di interfaccia. Uscita: può essere commutata tramite cablaggio o interruttore per selezionare ON quando la luce è accesa/ON quando la luce è spenta; dotato di protezione da cortocircuito; tempo di risposta: minimo 200 µs, massimo 5000 µs, quattro livelli di tempo di risposta regolabili entro l'intervallo; dotato di funzione di regolazione fine della sensibilità;

5. Sensore di tacca colorata: composto da staffa del sensore, sonda e amplificatore del sensore e unità di interfaccia. Distanza di rilevamento: 10±3 mm; Uscita 1 (OUT): ① Protezione da cortocircuito: integrata (reset automatico); ② Azione dell'uscita: In modalità colore: ON quando la luce è accesa/ON quando non è accesa (impostato automaticamente durante l'apprendimento), in modalità colore: ON quando coerente/ON quando incoerente (impostato durante l'apprendimento); Uscita 2 (inversione OUT): ① Protezione da cortocircuito: presente (reset automatico); ② Azione dell'uscita: Funzionamento inverso dell'uscita 1; Tempo di risposta: ≤45 µs in modalità colore, ≤150 µs in modalità colore; Dotato di display digitale a LED rossi a 4 cifre; Metodo di impostazione della sensibilità: In modalità colore: apprendimento a 2 punti/apprendimento completamente automatico, in modalità colore: apprendimento a 1 punto; Dotato di funzione di regolazione fine della sensibilità;

6. Sensore magnetoresistivo: Il sensore di prossimità magnetoresistivo è fissato su una base a sgancio rapido per l'uso su schede sperimentali in lega di alluminio. Tensione di lavoro: 10 – 30 V CC; Funzione di avvio: Contatto normalmente aperto (PNP); Corrente di uscita: 200 mA; Previene cortocircuiti, sovraccarichi e inversioni di polarità.

7. Modulo sensore di smistamento materiali

Funzione: Attraverso l'acquisizione di segnali da più sensori e la programmazione PLC, il motore di riduzione CC e il modulo di bloccaggio vengono controllati per realizzare la smistamento in base al colore e al materiale; controllando l'estensione e la retrazione del cilindro, l'alimentazione viene controllata.

Composizione strutturale: modulo elettrico di smistamento materiali, motore di riduzione CC, sensore a fibra ottica, sensore fotoelettrico, materiali sperimentali, silo, grande piastra in alluminio, maniglia, profilo in alluminio, nastro trasportatore, struttura di tensionamento, cilindro a doppio effetto, elettrovalvola, interruttore di prossimità e altri dati tecnici.

III、 Contenuto sperimentale:

1. Esperimento con sensore induttivo

2. Esperimento con sensore capacitivo

3. Esperimento con sensore fotoelettrico

4. Esperimento con sensore a fibra ottica

5. Esperimento con sensore a tacche colorate

6. Esperimento con sensore magnetoresistivo

7. Collegamento del circuito elettrico

8. Esperimento di controllo del nastro trasportatore

9. Esperimento di controllo dell'alimentazione

10. Esperimento di controllo della selezione dei materiali

11. Esperimento di controllo completo dell'alimentazione e della selezione
