GLCG4.0 piattaforma di formazione per la linea di produzione di produzione intelligente

La piattaforma di formazione per linee di produzione intelligenti GLCG4.0 è composta da sei postazioni di lavoro indipendenti ma strettamente connesse. Si tratta di un tipico prodotto di meccatronica e automazione, adatto per l'insegnamento e la formazione in settori correlati come produzione meccanica e automazione, meccatronica, ingegneria elettrica e automazione, ingegneria di controllo, tecnologia di misura e controllo, controllo computerizzato e controllo automatico. È situata in prossimità del sito di produzione industriale ed è appositamente progettata per l'insegnamento pratico, rafforzando diverse competenze pratiche di controllo e ingegneria.

Ⅰ、Panoramica del prodotto

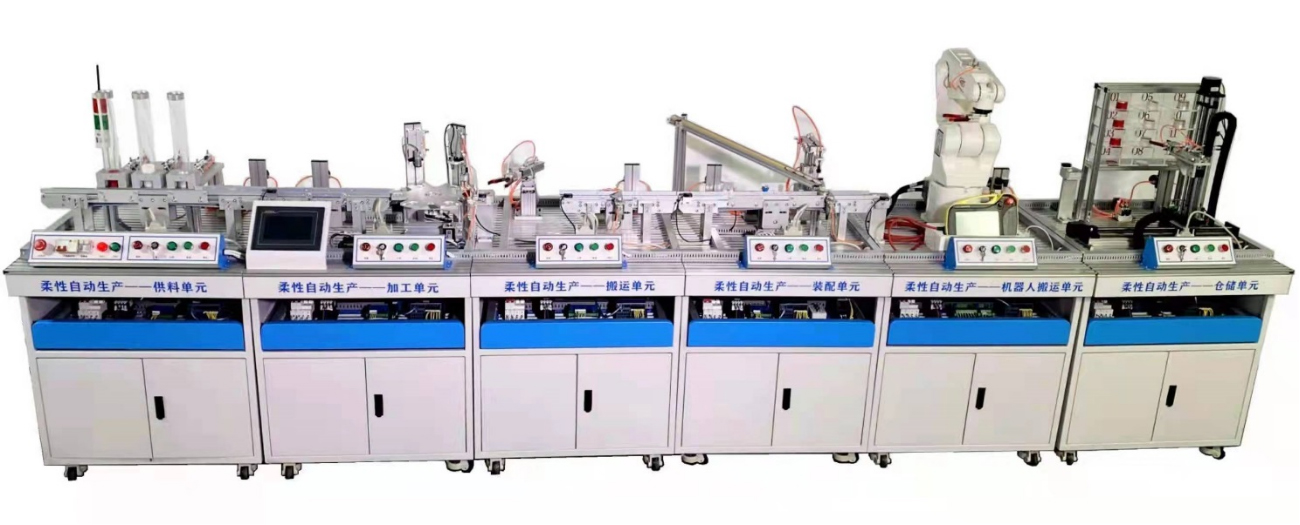

Questa piattaforma di formazione per linee di produzione intelligenti è composta da sei stazioni, ovvero: unità di alimentazione, unità di elaborazione, unità di movimentazione, unità di assemblaggio, unità robot, unità di stoccaggio, ecc. Il sistema di controllo può essere gestito da PLC Mitsubishi o Siemens, che offrono un'elevata flessibilità, ovvero ogni stazione dispone di un set di sistemi di controllo PLC per il controllo indipendente. Dopo il completamento di una singola formazione, si aggiungono due stazioni adiacenti, tre stazioni... fino a quando tutte le stazioni possono essere collegate tra loro per apprendere la progettazione, l'installazione, la programmazione, il debug e il funzionamento dell'intera macchina di sistemi complessi.

La piattaforma include una varietà di tecnologie di controllo come pneumatica, azionamento e controllo motore, PLC, sensori, ecc. nel corso di laurea in meccatronica, ed è adatta a studenti di corsi di laurea correlati per svolgere attività di ingegneria, progettazione di corsi e formazione per ingegneri e personale tecnico che hanno appena iniziato a lavorare.

II、Indicatori tecnici:

1. Alimentazione in ingresso: monofase a tre fili ~ 220 V ± 10% 50 Hz

2. Ambiente di lavoro: temperatura -10 °C ~ +40 °C umidità relativa ≤85% (25 °C) altitudine <4000 m

3. Capacità del dispositivo: <2,5 kVA

4. Dimensioni della piattaforma di formazione: 4500 mm × 850 mm × 1500 mm, ogni componente è lavorato in lega di alluminio di alta qualità e acciaio inossidabile e l'aspetto è antigraffio.

5. Le dimensioni di un banco da lavoro a postazione singola non sono inferiori a: 750 mm × 850 mm × 1500 mm

III、 Composizione del sistema:

(I) Unità di alimentazione

L'unità è composta da 3 gruppi di meccanismi di alimentazione e alberi di trasporto, responsabili della spinta di materiali diversi. La piastra a griglia a cassetto è dotata di elettrodomestici, maniglie integrate su entrambi i lati della base e 4 ruote universali per un facile spostamento. Dispone di un ambiente operativo di simulazione 3D, con una corrispondenza uno a uno tra il modello e l'oggetto reale. Può essere collegato in tempo reale tramite il software di programmazione ufficiale del marchio PLC che supporta l'oggetto reale e può realizzare online il monitoraggio in tempo reale, il debug, il download, l'upload e altre funzioni del programma, nonché eseguire operazioni online come il debug virtuale e la simulazione.

1. Host del controllore programmabile Mitsubishi FX3U-48MR 1

2. Scheda di isolamento relè a 4 vie 1

3. Morsettiera sensori a 10 vie 1

4. Meccanismo di alimentazione 3 set di scivolo di caduta, cilindro di spinta del materiale, interruttore magnetico, ecc.

5. Albero di trasporto 1 set di motore a corrente continua, nastro trasportatore, ecc.

6. Componenti pneumatici 1 set di valvola di regolazione della pressione del processore della sorgente d'aria, elettrovalvola, collettore, ecc.

7. Interruttore 1 per PLC della stazione a sei unità, touch screen, gateway per lo scambio di informazioni

8. Alimentatore PDU a 8 vie 1 per stazione a sei unità e pompa dell'aria

(II) Unità di elaborazione

Questa unità è composta da una tavola rotante di elaborazione, una perforazione simulata, un test simulato, un cilindro di rotazione e un asse di trasporto, ed è responsabile della lavorazione simulata di diversi materiali. La piastra a rete a cassetto è installata con elettrodomestici, con maniglie integrate su entrambi i lati della base e 4 ruote universali per un facile spostamento. Dispone di un ambiente operativo di simulazione 3D e il modello viene confrontato con l'oggetto reale con un rapporto uno a uno. Può essere connesso in tempo reale tramite il software di programmazione ufficiale del marchio PLC che supporta l'oggetto reale e può realizzare monitoraggio online in tempo reale, debug, download, upload e altre funzioni del programma, nonché eseguire operazioni online come il debug virtuale e la simulazione.

1. Controller programmabile Mitsubishi FX3U-48MR host 1 pz

2. Touch screen 1 pz. Touch screen TPC7062 da 7 pollici, con staffa di montaggio

3. Morsettiera sensori a 10 vie 1 pz

4. Asse di trasporto 1 set di motore CC, sensore fotoelettrico, ecc.

5. Simulazione di foratura 1 set di cilindro, 2 interruttori magnetici, motore CC, ecc.

6. Simulazione di rilevamento 1 set di cilindro, 2 interruttori magnetici, sensore capacitivo, ecc.

7. Cilindro oscillante 1 set di cilindro, 2 interruttori magnetici, ecc.

8. Tavola girevole di lavorazione 1 set di motore passo-passo, sensore di limite di origine, ecc.

9. Componenti pneumatici 1 set di valvola di regolazione della pressione del processore della sorgente d'aria, elettrovalvola, collettore, ecc.

(III) Unità di movimentazione

Questa unità è composta da un braccio meccanico pneumatico, un punto di raccolta del materiale e un asse di trasporto, ed è responsabile della movimentazione dei materiali. La piastra a griglia a cassetto è dotata di elettrodomestici, maniglie integrate su entrambi i lati della base e 4 ruote universali per facilitarne lo spostamento. Dispone di un ambiente operativo di simulazione 3D e il modello viene confrontato con l'oggetto reale con un rapporto uno a uno. Può essere connessa in tempo reale tramite il software di programmazione ufficiale del marchio PLC che supporta l'oggetto reale e può realizzare online il monitoraggio in tempo reale, il debug, il download, l'upload e altre funzioni del programma, nonché eseguire operazioni online come il debug virtuale e la simulazione.

1. Host del controllore programmabile Mitsubishi FX3U-48MR 1 pz

2. Morsettiera sensori a 10 vie 1 pz

3. Asse di trasporto 1 set motore CC, sensore fotoelettrico, cilindro di rotazione, ecc.

4. Punto di recupero della stazione di lavorazione 1 set tavolo di recupero, sensore fotoelettrico, ecc.

5. Braccio robotico 1 set cilindro di sollevamento, cilindro telescopico, cilindro rotante, cilindro di serraggio e relativo sensore di finecorsa, ecc.

6. Componenti pneumatici 1 set valvola di regolazione della pressione del processore ad aria compressa, elettrovalvola, collettore, ecc.

(IV) Unità di assemblaggio

Questa unità è composta da un braccio meccanico pneumatico, uno scivolo di tranciatura e un albero di trasporto, ed è responsabile dell'assemblaggio di due materiali. La piastra a rete a cassetto è installata con elettrodomestici, con maniglie integrate su entrambi i lati della base e 4 ruote universali per un facile spostamento. Dispone di un ambiente operativo di simulazione 3D e il modello viene confrontato con l'oggetto reale con un rapporto uno a uno. Può essere collegato in tempo reale tramite il software di programmazione ufficiale del marchio PLC che supporta l'oggetto reale e può realizzare monitoraggio online in tempo reale, debug, download, upload e altre funzioni del programma, nonché eseguire operazioni online come il debug virtuale e la simulazione.

1. Host del controllore programmabile Mitsubishi FX3U-48MR 1

2. Interruttore di controllo della velocità 1

3. Convertitore di frequenza 1 V20

4. Morsettiera sensore a 10 vie 1

5. Asse di trasporto 1 set motore CC, sensore fotoelettrico, sensore di tacca colorata, sensore di induttanza, cilindro di rotazione, ecc.

6. Scivolo di chiusura 1 set

7. Braccio robotico 1 set cilindro di sollevamento, cilindro telescopico, ventosa, ecc.

8. Componenti pneumatici 1 set valvola di regolazione della pressione del processore della fonte d'aria, elettrovalvola, collettore, ecc.

(V) Unità di movimentazione robotizzata

Questa unità è composta da un punto di raccolta del materiale e da un robot industriale a sei assi, responsabile della movimentazione dei materiali. La piastra a rete a cassetto è installata con elettrodomestici, con maniglie integrate su entrambi i lati della base e 4 ruote universali per un facile spostamento. Dispone di un ambiente operativo di simulazione 3D e il modello viene abbinato all'oggetto reale con un rapporto uno a uno. Può essere collegato in tempo reale tramite il software di programmazione ufficiale del marchio PLC che supporta l'oggetto reale e può realizzare monitoraggio online in tempo reale, debug, download, upload e altre funzioni del programma, nonché eseguire operazioni online come il debug virtuale e la simulazione.

1. Tavolo di prelievo materiali 1 sensore fotoelettrico, staffa, ecc.

2. Robot a sei assi 1 set di teaching pendant, corpo del robot, controller del robot

3. Unità di ispezione visiva 1 set di staffe di montaggio per telecamera, 1 telecamera, obiettivo industriale ad alta definizione da almeno 3 milioni di pixel

4. Sorgente luminosa 1 sorgente luminosa a LED con luminosità regolabile

5. Programma visivo 1 set

6. Componente pneumatico 1 set

(VI) Unità di stoccaggio

Questa unità è composta da un manipolatore di movimentazione sugli assi XY, un punto di raccolta materiali e un magazzino 4x3, responsabile dello stoccaggio dei prodotti. La piastra a griglia a cassetto è dotata di elettrodomestici, maniglie integrate su entrambi i lati della base e 4 ruote universali per un facile spostamento. Dispone di un ambiente operativo di simulazione 3D, con una corrispondenza uno a uno tra il modello e l'oggetto reale. Può essere collegato in tempo reale tramite il software di programmazione ufficiale del marchio PLC che supporta l'oggetto reale e può realizzare monitoraggio online in tempo reale, debug, download, upload e altre funzioni del programma, nonché eseguire operazioni online come il debug virtuale e la simulazione.

1. Host del controllore programmabile Mitsubishi FX3U-48MR 1 pz

2. Morsettiera sensori a 10 vie 1 pz

3. Tavolo di prelievo materiali 1 set di sensori fotoelettrici, staffe, ecc.

4. Unità di magazzino 1 set di quattro file e tre colonne, può contenere quattro materiali rossi, bianchi e metallici ciascuno.

5. Assi di movimento 1 set di moduli di movimento asse X, asse Y e corrispondenti 6 sensori di finecorsa

6. Componenti pneumatici 1 set di valvola di regolazione della pressione del processore della sorgente d'aria, elettrovalvola, collettore, ecc.
