GLW-2A Scatola sperimentale per l'Internet delle cose

Ⅰ、 Introduzione all'apparecchiatura

GLW-2A Internet of Things Experiment Box è un'apparecchiatura didattica e formativa per studenti di informatica, informatica e Internet of Things. È composta principalmente da una scheda madre, un kit di sensori, un kit a chip singolo, un kit di attuatori, un kit di identificazione automatica, un computer, un tavolo operatorio, un kit di cavi per la formazione sullo sviluppo di applicazioni di reti di sensori, uno switch, un router, una piattaforma cloud, strumenti di sviluppo e una guida alla formazione.

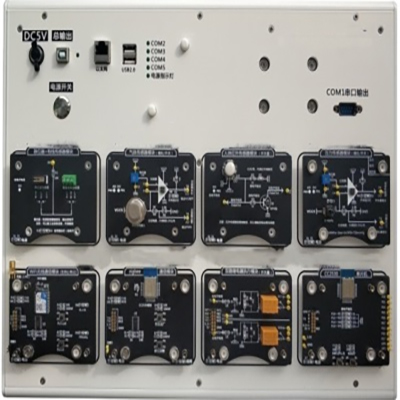

La scatola sperimentale è dotata di una scheda madre ad alte prestazioni e di un'interfaccia di espansione, e offre una varietà di moduli Internet of Things e moduli sensore tra cui scegliere. La scheda madre e il modulo sono progettati con un metodo di connessione ad aspirazione magnetica non fissa. Possono essere adsorbiti direttamente nello slot corrispondente della piattaforma sperimentale per l'utilizzo senza cablaggio aggiuntivo. Lo slot della scheda madre e il modulo didattico utilizzano contatti di sonda elastici per fornire alimentazione e trasmissione del segnale. Gli studenti possono collegare i moduli in modo arbitrario per gli esperimenti, completare le conoscenze di base dell'Internet of Things e condurre complessi esperimenti di rete multi-modulo, e vantano un'elevata espandibilità.

Questa scatola sperimentale è ricca di risorse e offre decine di esperimenti didattici. Può completare la formazione sperimentale di molti corsi, come tecnologia dei microcomputer a chip singolo, sistemi embedded, tecnologia RFID, tecnologia ZigBee, tecnologia di identificazione a radiofrequenza, tecnologia di comunicazione wireless, tecnologia Internet, tecnologia dei sensori, acquisizione dati, reti di sensori wireless, sviluppo di applicazioni per l'Internet delle Cose, sviluppo di terminali intelligenti, progettazione di circuiti, tecnologia dei circuiti integrati e tecnologia delle applicazioni elettroniche. Il corso sperimentale fornisce risorse software e hardware aperte, concentrandosi sullo sviluppo delle capacità pratiche degli studenti, e può essere utilizzato per l'insegnamento, la ricerca scientifica, la progettazione di laurea e altri argomenti correlati all'Internet delle Cose.

II、 Caratteristiche del box sperimentale

Il box sperimentale per l'Internet delle Cose GLW-2A fornisce alimentatori comuni come 3,3 V, 5 V e 12 V, con una corrente massima di 10 A, in grado di soddisfare tutte le esigenze di alimentazione; fornisce interfacce comuni come porta seriale, porta USB ed Ethernet. Il box sperimentale è compatibile ed espandibile, il che lo rende comodo per gli aggiornamenti secondari. È possibile aggiornare il box acquistando accessori, con un conseguente risparmio sui costi.

1. Grazie all'alimentatore integrato, il box sperimentale necessita solo di un cavo di alimentazione, il che lo rende facile da usare;

2. Fornisce interfaccia USB, interfaccia di download J-link, interfaccia di download CC-debug e interfaccia seriale per una facile espansione;

3. HUB USB integrato, tramite 1 HUB USB, espande 8 interfacce USB; durante la trasmissione dei dati, il modulo Internet of Things non necessita di collegare un cavo dati separato;

4. Dispone di 8 slot universali per moduli sperimentali, protezione integrata dai cortocircuiti e supporta 8 esperimenti di collegamento dei moduli. Può eseguire applicazioni complete multi-modulo sulla base dell'apprendimento di un singolo punto di conoscenza e può completare vari esperimenti di rete complessi come esperimenti di reti di sensori wireless;

5. Fornisce un pulsante di reset della scheda madre e un pulsante di reset del simulatore ZigBee. In caso di problemi di comunicazione e debug della simulazione, è sufficiente premere il pulsante di reset per ripristinare lo stato iniziale;

6. Interfaccia di acquisizione dello strumento virtuale integrata (strumento di acquisizione dello strumento virtuale opzionale) per facilitare l'analisi dei dati negli esperimenti Internet of Things;

7. Ogni terminale COM corrisponde a una spia luminosa (gialla); quando i moduli COM1-COM4 funzionano normalmente, la spia è sempre accesa, mentre è presente anche una spia di funzionamento della scheda madre (blu). Quando la piattaforma sperimentale funziona normalmente, la spia è sempre accesa;

8. Grazie all'utilizzo di un modulo magneticamente rimovibile, è facile da aggiornare e, una volta disponibile un nuovo modulo, può essere collegato senza problemi;

9. La scatola sperimentale è divisa in due strati. Lo strato superiore è la piastra inferiore principale, che adotta una struttura integrata e può essere combinata con moduli a piacimento; lo strato inferiore adotta una struttura divisoria, che può essere utilizzata per riporre moduli e strumenti sperimentali;

10. Ampia gamma di argomenti

La scatola sperimentale copre la formazione sperimentale in molte discipline come la tecnologia dei sensori, la tecnologia integrata, l'ingegneria dell'Internet delle Cose, l'identificazione automatica, l'ingegneria delle comunicazioni elettroniche e l'automazione.

III、Configurazione della scatola sperimentale:

1. Sensori: possono fornire luce, fumo, gas, pressione atmosferica, PM2.5, ultrasuoni, temperatura e umidità, temperatura e umidità del suolo, recinzione a infrarossi, magnete per porta, infrarossi umani, relè, misurazione della temperatura a infrarossi, driver per motore CC, attuatore per motore passo-passo, sensore di accelerazione a tre assi e altri sensori;

2. Moduli magnetici staccabili: possono fornire 51 moduli microcomputer a chip singolo, moduli LoRa, moduli STM32, moduli RFID, moduli di esecuzione LED, moduli ZigBee, moduli Arduino UNO, moduli 4G, moduli NB-IOT, moduli WiFi, moduli di controllo remoto a infrarossi, moduli di comunicazione a banda stretta, moduli di comunicazione di routing edge IPV6 e altri moduli sperimentali IoT;

3. Gateway intelligente: questo gateway è un prodotto sviluppato internamente con un touchscreen da 7 pollici, che utilizza sistemi Linux/Android e supporta il software del computer host.

Versione sincrona per PC:
