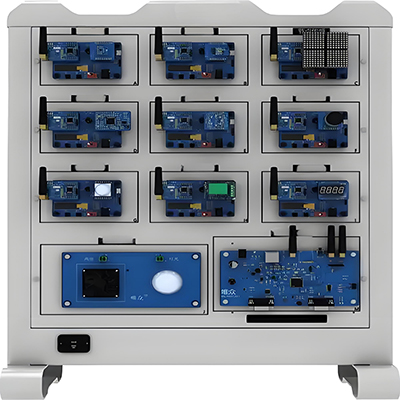

GLW-2B Attrezzatura per l'allenamento dell'Internet delle cose

L'attrezzatura didattica GLW-2B per l'Internet delle Cose è un'attrezzatura didattica e formativa per studenti di informatica, informatica e Internet delle Cose. È composta principalmente da un kit di formazione per lo sviluppo di applicazioni di reti di sensori, un kit per serie di sensori, un kit per serie di chip singoli, un kit per serie di attuatori, un kit di identificazione automatica, un computer, un tavolo operatorio, un kit di formazione per lo sviluppo di applicazioni di reti di sensori, un pacchetto di cavi, uno switch, un router, una piattaforma cloud, strumenti di sviluppo e una guida didattica. È dotata di una scheda madre ad alte prestazioni e di un'interfaccia di espansione, e offre una varietà di moduli per l'Internet delle Cose e moduli sensore tra cui scegliere. Gli studenti possono collegare liberamente i moduli per gli esperimenti, completare le conoscenze di base dell'Internet delle Cose e condurre complessi esperimenti di rete multimodulo.

Questa attrezzatura didattica è ricca di risorse e offre decine di esperimenti didattici. Può completare la formazione sperimentale di molti corsi, come tecnologia dei microcomputer a chip singolo, sistemi embedded, tecnologia RFID, tecnologia ZigBee, tecnologia di identificazione a radiofrequenza, tecnologia di comunicazione wireless, tecnologia Internet, tecnologia dei sensori, tecnologia delle sottoapplicazioni di dati, ecc. L'esperimento del corso fornisce risorse software e hardware aperte, concentrandosi sullo sviluppo delle capacità pratiche degli studenti, e può realizzare attività di insegnamento, ricerca scientifica, progettazione di laurea e altri argomenti correlati all'Internet delle Cose.

I、Kit di formazione per lo sviluppo di applicazioni per reti di sensori

(I) Piattaforma sperimentale per lo sviluppo di applicazioni per reti di sensori

1. Questa apparecchiatura di formazione per l'Internet delle Cose fornisce una varietà di interfacce di uscita di potenza indipendenti con diversi livelli di tensione di sicurezza;

2. Per facilitare l'operatività dell'esperimento e i successivi aggiornamenti tecnologici correlati, la piattaforma e il modulo adottano un metodo di connessione ad aspirazione magnetica non fissa;

3. Per garantire la compatibilità del corso di base sui sensori IoT, del corso sui microcomputer a chip singolo e del corso di identificazione automatica, il kit della serie di sensori, il kit della serie di microcomputer a chip singolo e il kit della serie di identificazione automatica possono essere utilizzati per l'insegnamento e la formazione sulla piattaforma sperimentale di sviluppo di applicazioni per reti di sensori;

(Ⅱ) Piattaforma cloud IoT

1. Può realizzare la gestione delle impostazioni della modalità scena domestica, il controllo intelligente del sistema di illuminazione, il controllo intelligente dell'ambiente domestico, l'allarme di sicurezza intelligente e altre funzioni;

2. Può accedere alla piattaforma cloud tramite PC, terminale mobile intelligente, gateway intelligente e altri dispositivi nella rete WAN;

3. Supporta la configurazione del tempo di polling heartbeat tra la piattaforma cloud e il gateway.

4. Supporta temperatura, umidità, temperatura dell'acqua, anidride carbonica, luce, velocità del vento, pressione atmosferica, qualità dell'aria, gas combustibile, fiamma, sensore di radiazione infrarossa, ecc.;

5. Supporta schemi di configurazione dei nodi IoT manuali e predefiniti.

(III) Modulo coordinatore ZigBee

1. Applicabile ad applicazioni a 2,4 GHz, IEEE 802.15.4.ZigBee e RF4CE;

2. Supporta il protocollo ZigBee2007/ZigBee2007 PRO;

(IV) Parte hardware

1. Modulo ZigBee

1) Applicabile ad applicazioni a 2,4 GHz, IEEE 802.15.4.ZigBee e RF4CE;

2) Supporta il protocollo ZigBee2007/ZigBee2007 PRO;

2. Modulo di controllo master M3 (CAN/485)

1) Supporta il protocollo di comunicazione seriale standardizzato ISO;

2) Connesso al bus fisico tramite il chip di interfaccia del transceiver CAN;

3) Velocità di trasmissione ≥10 Mbps;

3. Modulo NB-IoT

1) Cortex-M3 integrato (32 bit), frequenza principale supportata da 32 kHz a 32 MHz, ≥64 K di FLASH, ≥16 K di RAM, ≥4 K di EEPROM, supporto ADC (12 bit) ≥ 24 canali;

2) Supporto delle bande di frequenza B8 (900 MHz), B5 (850 MHz);

3) Supporto dei comandi AT: 3GPP TR 45.820 e altri comandi AT estesi;

4. Modulo LoRa

1) Banda di frequenza di lavoro wireless: 401-510 MHz;

2) Potenza di trasmissione wireless: Max. 19 ± 1 dBm, sensibilità di ricezione: -136 ± 1 dBm (a 250 bps);

5. Modulo di comunicazione Bluetooth

1) Utilizza chip con standard Bluetooth 4.0 e versioni successive;

2) Frequenza radio: ≥2,4 GHz;

6. Modulo di comunicazione Wi-Fi

1) Conforme agli standard IEEE 802.11b/g/n;

2) Distanza di trasmissione: oltre 50 metri in ambienti chiusi, oltre 100 metri in ambienti aperti;

7. Base multifunzione

Utilizzabile con moduli sperimentali NB-IOT e LoRa;

8. Gateway Internet of Things

1) Frequenza principale del processore ≥580 MHz. Integra controller DDR2, interfaccia controller SPI, controller PCI-E, scheda TF e altre interfacce e dispone di ampie risorse hardware, che possono essere utilizzate come CPU ad alte prestazioni per prodotti di fascia alta;

2) Interfaccia Ethernet: il gateway integra Ethernet adattiva 10/100, conforme alle specifiche IEEE802.3 e IEEE802.3u;

3) WIFI:

a. Conforme agli standard IEEE 802.11b/g/n;

b. Supporta il routing wireless completo a 2,4G 300MHz;

c. Supporta la crittografia dei dati WEP/TKIP/AES;

d. Distanza di trasmissione: circa 50 metri in ambienti chiusi in un tipico ambiente visivo. Circa 100 metri all'aperto;

4) Altre interfacce: con interfaccia di alimentazione; slot per scheda TF; interfaccia RS-232 ≥ 4; interfaccia RS-485 ≥ 2;

9. Modulo relè

1) Relè di controllo bidirezionale;

10. Modulo sensore fotosensibile:

1) Spettro fotosensibile: 880~1050 nm;

11. Sensore di gas combustibili:

1) Intervallo di misura: 500~10000 ppm;

12. Sensore di qualità dell'aria:

1) Sensibilità (tasso di variazione della resistenza del sensore): 0,15~0,5;

13. Specifiche del modulo sensore di temperatura e umidità:

1) Umidità: 0~100% RH, temperatura: -40~+123,8℃;

14. Specifiche del modulo sensore di frequenza cardiaca:

1) Funzioni integrate di cardiofrequenzimetro e pulsossimetro;

15. Sensore piroelettrico a infrarossi:

1) Campo di rilevamento: angolo del cono inferiore a 120 gradi, entro 7 metri;

16. Modulo sensore sonoro:

1) Sensibilità: -48～66 dB;

17. Modulo sensore di fiamma:

1) Lunghezza d'onda di rilevamento: 700～1100 nm;

2) Distanza di rilevamento: superiore a 1,5 m;

Ⅱ、 kit sensore

(Ⅰ) Modulo sensore di temperatura/luce

1. Supporta esperimenti con sensori a termistore/fotoresistore;

2. Supporta la visualizzazione dinamica in tempo reale della curva caratteristica della temperatura NTC;

3. Supporta la funzione di regolazione del potenziometro di controllo della temperatura;

(Ⅱ) Modulo sensore a infrarossi

1. Supporta esperimenti con sensori a controradiazione infrarossa e a riflessione diffusa infrarossa;

2. Supporta almeno 4 indicatori luminosi rossi e verdi;

3. Lunghezza d'onda: inferiore a 940 nm; Angolo di visione: non superiore a 35 gradi;

(III) Modulo sensore sonoro

1. Supporta esperimenti con sensori sonori;

2. Supporta almeno 1 uscita digitale;

3. Supporta segnali di amplificazione sonora e uscite analogiche di controllo sonoro;

(Ⅳ) Modulo sensore di pesatura

1. Supporta esperimenti con sensori di pesatura a deformazione resistiva a ponte intero;

2. Intervallo: 25; Sensibilità: 0,7±0,03 mV/v;

3. Supporta 1 funzione di uscita analogica;

(Ⅴ) Modulo sensore di umidità

1. Supporta esperimenti con sensori di umidità capacitivi;

2. Supporta l'uscita del segnale a impulsi del valore di umidità;

3. Intervallo: 1% -99%; Tempo di recupero: inferiore o uguale a 10 s; Tempo di risposta: inferiore o uguale a 5 s;

(VI) Modulo sensore di gas

1. Supporta esperimenti con sensori di gas a semiconduttore serie MQ;

2. Gas di rilevamento: gas combustibile, fumo; Concentrazione di rilevamento: 300-10000 ppm (gas combustibile);

(VII) Modulo sensore a ultrasuoni

1. Intervallo di prova: 2 cm~180 cm;

2. Con funzione di misurazione attivata dal livello, supporta la misurazione tramite trigger di comando della porta seriale;

III、Kit di microcomputer a chip singolo

(I) Modulo di sviluppo per microcomputer a chip singolo

1. CPU: CPU 8051 potenziata, singolo ciclo di clock/macchina, 8-12 volte più veloce di un 8051 standard;

2. Memoria FLASH on-chip da 2,24 KB, tempi di cancellazione e scrittura non inferiori a 100.000 volte;

3. RAM di archiviazione on-chip da 1024 B; EEPROM interna da 13 KB; Ingresso AD a 4 canali integrato;

4. ISP/IAP, programmabile in-system/in-application, non richiede emulatore o programmatore; supporta il download dal bus RS485

(Ⅱ) Modulo di espansione logica

1. Supporta l'espansione del bus MCU e la funzione di decodifica degli indirizzi;

2. Supporta i tipi di interfaccia bus: 74HC373.74HC245.74HC244.74HC138;

3. Supporta i tipi di espansione delle porte logiche: 74HC00, 74HC02;

(III) Modulo di espansione funzionale

1. Unità di espansione SRAM

(1) Tecnologia CMOS a basso consumo, 256 KB di memoria, supporto per lettura e scrittura di byte e modalità di lettura e scrittura di pagine;

(2) Comunicazione bus SPI, clock massimo di lettura e scrittura: 20 MHz;

2. Unità di espansione EEPROM

(1) Struttura interna: 16384 byte di memoria;

(2) Interfaccia seriale I2C a due fili, velocità di comunicazione 1 MHz;

(3) I pin di ingresso sono filtrati dal trigger di Schmitt per sopprimere il rumore;

3. Unità di espansione FLASH

(1) Capacità di archiviazione di 8 MB;

(2) Durata di oltre 100.000 cancellazioni;

4. Modulo RTC;

(1) Supporta il conteggio di secondi, minuti, ore, giorni, settimane, mesi e anni basato su un cristallo da 32,768 KHz;

(2) Comunicazione bus I2C, velocità fino a 10 MHz;

(3) Supporta uscite programmabili: 32,768 KHz, 1024 Hz, 32 Hz, 1 Hz;

5. Unità di espansione per pilotaggio digitale a valvole

(1) Supporta l'integrazione di due serie 74HC595 per pilotare un circuito di pilotaggio digitale a valvole a otto segmenti;

(2) Modalità di comunicazione: bus seriale SPI standard;

6. Unità di espansione AD/DA

(1) Supporta la modalità di comunicazione: bus seriale I2C, velocità 10 MHz;

(2) Indirizzamento tramite almeno 3 pin di indirizzo hardware;

(3) Almeno 4 ingressi analogici possono essere programmati come ingressi single-ended o differenziali, con selezione automatica incrementale del canale;

(Ⅳ) Modulo display

1. Schermo LCD: supporta display a matrice di punti 128X64, retroilluminazione a LED a basso consumo;

2. Memoria integrata di almeno 4K bit;

3. Supporta la modalità di comunicazione bus 6800;

(Ⅴ) Modulo stampante

1. Supporta stampante termica ad alta velocità da 58 mm di larghezza, con una durata di stampa non inferiore a 50 km;

2. Stampa ad alta velocità: la velocità di stampa non è inferiore a (18 linee/secondo);

3. Supporta grafica e stampa di codici a barre multipli;

IV、Kit serie attuatori

(Ⅰ) Modulo relè

1. Due relè di controllo da 5 V;

2. Supporta specifiche relè 7 A-240 V CA; 10 A-24 V CC; 10 A-110 V CA;

(Ⅱ) Modulo indicatore

1. Supporta portalampada a vite E27 standard tipo 86 con scatola inferiore;

2. Supporta illuminazione a LED CC 12 V;

(Ⅲ) Modulo ventola

Supporta ventola di raffreddamento CC 12 V;

(Ⅳ) Modulo motore passo-passo

Supporta motore passo-passo bifase a quattro fili CC 5 V;

(Ⅴ) Modulo motore CC

Supporta motoriduttore CC 5V.

V、Kit di identificazione automatica

(Ⅰ) Modulo di sviluppo radiofrequenza HF

1. Il modulo RFID ad alta frequenza è realizzato con dispositivi discreti per mostrare il principio del circuito RFID ad alta frequenza;

2. Supporta le specifiche dell'interfaccia UnionPay e le specifiche del protocollo EMV;

(Ⅱ) Modulo radiofrequenza NFC

1. Il modulo RFID ad alta frequenza è realizzato con dispositivi discreti per mostrare il principio del circuito RFID ad alta frequenza;

2. Supporta la modalità lettore NFC;

3. Supporta la verifica della chiave dei tag delle carte e supporta l'autenticazione delle password A e B;

4. La lettura e la scrittura dei dati supportano i formati esadecimali e non esadecimali;

(Ⅲ) Modulo radiofrequenza LF

1. Supporta la lettura UID delle carte con tag RFID a bassa frequenza;

2. Il modulo RFID a bassa frequenza è realizzato con dispositivi discreti per illustrare il principio del circuito RFID a bassa frequenza;

3. Supporta la lettura e la scrittura di dati con numero di blocco di schede tag RFID a bassa frequenza, supportando la selezione della lettura e scrittura di blocchi di dati;

4. La lettura e la scrittura dei dati supportano formati esadecimali e non esadecimali;

(Ⅳ) Modulo a radiofrequenza UHF

1. Il modulo RFID UHF è realizzato con dispositivi discreti, illustrando il principio del circuito RFID UHF;

2. Il circuito RF è progettato con un amplificatore PA e la potenza non è inferiore a 26 dB;

3. Supporta la lettura UID dei tag RFID UHF;

4. Supporta la selezione della memoria dei tag RFID UHF, la memoria include memoria riservata, memoria EPC, memoria TID e memoria utente opzionale;

(Ⅴ) Modulo di lettura di codici a barre

1. Il modulo utilizza un chip di decodifica hardware per codici QR (pacchetto QFN64);

2. La frequenza principale del chip di decodifica può essere configurata a 4, 6, 8 e 10 volte la frequenza dell'oscillatore a cristallo;

3. Precisione di lettura: ≥ 3 mil; sorgente luminosa fornita: LED (617,5 nm - 633,5 nm);

(VI) Modulo core M3

1. Supporta processore Cortex-M3 a 32 bit, 72 MHz (MAX);

2. Supporta 128 KB di Flash, 20 KB di SRAM.

Versione sincrona per PC:
