GL-SY-02 scatola per esperimenti con sensori medici

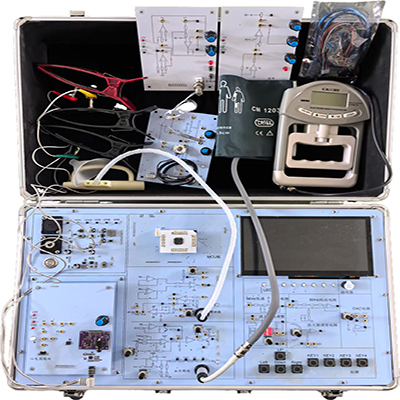

Il box sperimentale per sensori medicali GL-SY-02 combina la scheda madre del box sperimentale con vari moduli di test indipendenti in modo ordinato per esperimenti di misurazione in base alle esigenze di utilizzo di istituti di medicina e università. Il layout del circuito stampato del box sperimentale per sensori medicali è ragionevole e intuitivo, oltre che estremamente pratico. I moduli sono facili da usare e organizzare, soddisfacendo i diversi requisiti sperimentali della misurazione dei sensori biomedici, della progettazione di sistemi di microcomputer medicali, dell'analisi dei segnali medicali e dell'elaborazione delle immagini, ecc. Può coltivare le capacità applicative degli studenti in campi dell'ingegneria medica come la tecnologia elettronica, la tecnologia di rilevamento ed elaborazione dei segnali e la tecnologia dell'intelligenza artificiale.

Ⅰ、Configurazione dettagliata

(I) Modulo di funzione polmonare

Funzione: Può misurare la capacità vitale, la capacità vitale forzata, il flusso espiratorio, ecc.

1. Errore di ripetibilità: ≤0,1%;

2. È possibile selezionare un filtro passa-basso di secondo ordine a 10 Hz;

3. Intervallo di misura: 0-10 KPa;

4. Precisione: 0,25%.

(II) Modulo temperatura

Funzione: Equivalente a un monitor, in grado di monitorare le variazioni della temperatura corporea del paziente in tempo reale.

1. Corrente costante che ne garantisce la stabilità;

2. Filtro passa-basso opzionale di secondo ordine da 10 Hz;

3. Il sensore è collegabile e previene i transitori di alta tensione;

4. Intervallo 0-100 °C. Errore: <2,5%. Tempo di stabilizzazione: 30 s.

(III) Modulo ossigeno nel sangue

Funzione: Equivalente a un ossimetro medicale, in grado di misurare la frequenza cardiaca e la saturazione di ossigeno nel sangue.

1. Ingrandimento regolabile;

2. Con filtro passa-basso di secondo ordine da 10 Hz;

3. Il sensore è collegabile e previene i transitori di alta tensione;

4. Luce infrarossa a lunghezza d'onda di 940 nm/luce rossa a lunghezza d'onda di 660 nm, intervallo di prova: 70%-100%.

(IV) Modulo a impulsi

Funzione: Equivalente a un monitor, può misurare la frequenza del polso, la pressione sistolica, la pressione diastolica, ecc.

1. Il segnale pre-stadio viene amplificato 7 volte e l'amplificazione post-stadio è regolabile;

2. Ha un filtro passa-basso di secondo ordine a 10 Hz;

3. Può prevenire i transitori di alta tensione;

4. Intervallo di misura: 0-50 g, livello di precisione: 5%, errore di ripetibilità: ≤3%.

(V) Modulo ECG

Funzione: Equivalente a un elettrocardiografo, può misurare la frequenza cardiaca, l'ampiezza dell'onda P, l'ampiezza dell'onda R, l'ampiezza dell'onda T, il tempo P-R, il tempo QRS, il tempo Q-T, il tempo dell'onda T.

1. Amplificazione pre-stadio 30 volte superiore e amplificazione post-stadio regolabile;

2. Dispone di un filtro passa-basso di secondo ordine da 10 Hz.

(VI) Modulo pressione sanguigna

Funzione: Misura le variazioni della pressione sanguigna nell'arteria tramite l'analisi delle caratteristiche della forma d'onda.

1. Valore di pressione 60-110 mmHg; 90-190 mmHg;

2. Precisione: ≤3%.

(VII) Modulo forza di presa

Funzione: Attraverso la forza di presa umana, è possibile eseguire esercizi di riabilitazione e test di forza delle dita.

1. Intervallo di presa: 300-500 N;

2. Uscita: segnale 0-5 V, 0-10 V, 4-20 mA;

3. Auto-recupero elastico.

Ⅱ、 Progetti sperimentali

(I) Progetti sperimentali di acquisizione di segnali fisiologici

1. Esperimento sulla funzionalità polmonare; acquisizione del segnale, condizionamento, computer o microcomputer a chip singolo per calcolo ed elaborazione, e visualizzazione dei risultati;

2. Esperimento sulla temperatura; acquisizione del segnale, condizionamento, computer o microcomputer a chip singolo per calcolo ed elaborazione, e visualizzazione dei risultati;

3. Esperimento sull'ossigeno nel sangue; acquisizione del segnale, condizionamento, computer o microcomputer a chip singolo per calcolo ed elaborazione, e visualizzazione dei risultati;

4. Esperimento sulla velocità dell'onda di polso; acquisizione del segnale, condizionamento, computer o microcomputer a chip singolo per calcolo ed elaborazione, e visualizzazione dei risultati;

5. Esperimento ECG; acquisizione del segnale, condizionamento, computer o microcomputer a chip singolo per calcolo ed elaborazione, e visualizzazione dei risultati;

6. Esperimento sulla pressione sanguigna; Acquisizione del segnale, computer o microcomputer a chip singolo per il calcolo e l'elaborazione, e visualizzazione dei risultati;

7. Esperimento sulla forza di presa; acquisizione del segnale, condizionamento, computer o microcomputer a chip singolo per il calcolo e l'elaborazione, e visualizzazione dei risultati;

(II) Progetto di esperimento circuitale

1. Regolazione e impostazione del guadagno dell'amplificatore operazionale;

2. Impostazione del filtro passa-basso e della frequenza di taglio del circuito notch;

3. Circuito di generazione di onde quadre, sinusoidali e triangolari;

4. Circuito di regolazione dello zero;

5. Programmazione e download su microcomputer a chip singolo:

1) Esperimento I/O;

2) Controllo LED;

3) Controllo buzzer;

4) Impostazione e controllo della conversione A/D;

5) Controllo dell'uscita della conversione D/A.

Questo box sperimentale con sensore medico può essere applicato alla medicina di base, alla medicina clinica, alla medicina per immagini e ad altri settori specialistici.

Versione sincrona per PC:

GL-SY-02 scatola per esperimenti con sensori medici
