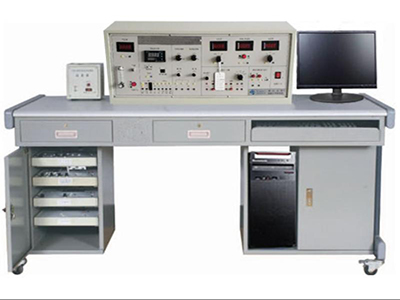

GL-SY banco di prova per sensori medici

Il banco prova per sensori medicali GL-SY è un nuovo prodotto che soddisfa le esigenze di ingegneria biomedica, medicina e altri settori specialistici. Questo banco prova per sensori medicali è utilizzato principalmente per l'insegnamento sperimentale di corsi come "Principi dei sensori medicali e tecnologia di rilevamento" presso università e facoltà di medicina.

I、Composizione del prodotto

Il banco prova per sensori medicali GL-SY è composto da cinque parti: la console principale, i sensori e i relativi moduli sperimentali, il sistema di acquisizione dati e il tavolo sperimentale.

1. Parte della console principale:

Fornisce un alimentatore regolato in CC altamente stabile e strumenti di visualizzazione per tensione, frequenza, velocità e altri parametri.

2. Parte del sensore e del modulo sperimentale:

Il rilevamento del segnale biologico di questo banco prova per sensori medicali soddisfa i requisiti di sicurezza degli strumenti medicali e la corrente di dispersione di ciascun sensore di rilevamento verso il corpo umano è inferiore a 10 µA. L'acquisizione dei segnali biologici viene raccolta ed elaborata dal sistema di acquisizione dati versione V10.2.

Ⅱ、Configurazione del sensore

1. Sensore del suono cardiaco 0,1-1500 Hz, descrizione della curva del suono cardiaco

2. Risposta in frequenza del sensore del battito cardiaco 0,1-1000 Hz, descrizione della curva dell'elettrocardiogramma, sensibilità 1 mV/cm

3. Sensore del polso: rilevamento in tempo reale di vari impulsi, descrizione della curva del polso

4. Sensore dell'onda respiratoria: risposta in tempo reale alla forma d'onda respiratoria del misuratore di frequenza respiratoria, rapporto respiratorio

5. Sensore di misurazione della pressione sanguigna: intervallo di misurazione: 50-300 mmHg

6. Sensore della temperatura corporea: intervallo di misurazione: 35℃-43℃

7. Sensore di deformazione resistiva 0-500 g (200) precisione ±0,5%

8. Sensore capacitivo: intervallo di misurazione: ±2,5 mm precisione ±3%

9. Sensore di spostamento Hall: intervallo di misurazione: ±1 mm precisione ±2%

10. Sensore di spostamento a correnti parassite: intervallo di misurazione: 1 mm precisione: ±2%

11. Sensore di temperatura integrato, temperatura ambiente -120°C

12. Resistenza al platino Pt100, temperatura normale -200°C

13. Resistenza in rame Cu50, temperatura normale -150°C

14. Termocoppia tipo K, temperatura normale -200°C

15. Termocoppia tipo E, temperatura normale -200°C

16. Sensore di gas 50-2000 ppm

17. Sensore di umidità 10-95% RH

18. Compensatore estremità fredda termocoppia

19. Termocoppia tipo K

20. Fonte di riscaldamento <150°C (regolabile)

III、 Modulo sensore

1. Modulo di misurazione del suono cardiaco

2. Modulo di misurazione del battito cardiaco

3. Modulo di misurazione del polso

4. Modulo di misurazione del flusso respiratorio

5. Modulo di misurazione dell'onda respiratoria

6. Modello di esperimento di tipo deformazione resistiva

7. Modello di esperimento con sensore capacitivo

8. Modello di esperimento con sensore Hall

9. Modello di esperimento con spostamento di correnti parassite

10. Modello di esperimento con sensore di temperatura

Ⅳ、 Elementi sperimentali

1. Esperimento di misurazione della differenza di pressione respiratoria

2. Esperimento di misurazione della pressione sanguigna

3. Esperimento di misurazione del tono cardiaco

4. Esperimento di misurazione del polso

5. Esperimento sulla caratteristica di spostamento del sensore capacitivo Esperimento sulla caratteristica di spostamento del sensore Hall sotto eccitazione CC

6. Esperimento sulla caratteristica di spostamento del sensore di correnti parassite

7. Materiale dell'oggetto di prova per esperimento elettrico sull'influenza delle caratteristiche dei sensori di correnti parassite

8. Esperimento sull'influenza dell'area del corpo misurato sulle caratteristiche dei sensori di correnti parassite

9. Esperimento sulle caratteristiche di temperatura dei sensori di temperatura integrati

10. Esperimento sulle caratteristiche di temperatura dei resistori al platino

11. Esperimento sulle caratteristiche di temperatura dei resistori in rame

12. Esperimento sulla misura della temperatura delle termocoppie di tipo K

13. Esperimento sulla misura della temperatura delle termocoppie di tipo E

14. Esperimento sulla compensazione della temperatura dell'estremità fredda di Termocoppie

15. Esperimento di principio sui sensori di gas sensibili all'alcol

16. Esperimento sui sensori di umidità

17. Esperimento sulle prestazioni del ponte a braccio singolo di estensimetri a lamina metallica

18. Esperimento sulle prestazioni del mezzo ponte di estensimetri a lamina metallica

19. Esperimento sulle prestazioni del ponte intero di estensimetri a lamina metallica

20. Esperimento comparativo sulle prestazioni di estensimetri a foglio metallico a braccio singolo, a mezzo ponte e a ponte intero

21. Esperimento sull'influenza della temperatura sugli estensimetri a lamina metallica

22. Applicazione dell'esperimento su scala elettronica a ponte intero in corrente continua

Versione sincrona per PC:
