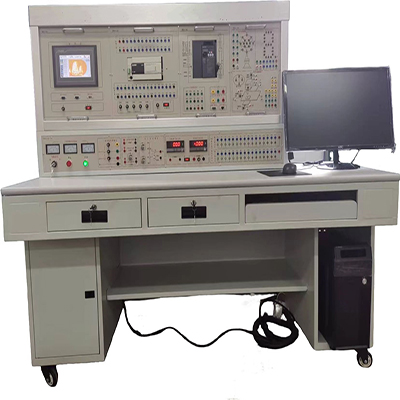

GLPLC-2B Piattaforma di formazione PLC

Ⅰ、Configurazione di base

Questa piattaforma di formazione PLC è composta da un computer host, un tavolo di formazione, un componente host di formazione, un modulo di formazione (inclusa una vasta gamma di oggetti di formazione per la simulazione di apparecchiature industriali), ecc. Può insegnare agli studenti a mettere in pratica le istruzioni di base del PLC e a comprenderne approfonditamente il principio di funzionamento. Può simulare molteplici scenari applicativi pratici del PLC, come il controllo dei semafori, il controllo di un ascensore a tre piani, ecc., per aiutare gli studenti a combinare le conoscenze teoriche con le operazioni pratiche.

1. Unità di controllo dell'alimentazione CA

Fornisce un set di alimentatori trifase a quattro fili da 380 V e monofase da 220 V, controllati dall'interruttore di avvio/arresto e dotati di protezione tramite fusibile, protezione dalle perdite, ecc. Allo stesso tempo, dispone di indicazione e reset dell'allarme di perdita e visualizzazione della tensione CA.

2. Alimentatore CC, misuratore di tensione/corrente CC, uscita logica e indicazione, ecc.

Tensione CC: uscita regolabile da 0 a 10 V; corrente CC: uscita regolabile da 4 a 20 mA; Misuratore di tensione/corrente digitale CC; intervallo di misura della tensione 0~200 V, precisione 0,5 livelli; intervallo di misura della corrente 0~200 mA, precisione 0,5 livelli; dotato inoltre di uscita a livello logico (a impulsi, autobloccante), indicazione di livello logico, tubo digitale a LED, indicatore di direzione, carillon, relè CC 24 V, presa di conversione del segnale.

3. Componenti di formazione host

Configurato con Siemens S7-1214, modulo di espansione uscite SM 1223 DI8×24VDC/DQ 8×RLY, modulo di ingresso/uscita analogico SM1234, switch Ethernet, scheda di segnale di supporto, guida sperimentale, programma sperimentale e cavo di programmazione della comunicazione.

4. Componente di formazione per il controllo analogico tipo PLC-03 1

Impostazione del modulo di formazione per la lampada ad acqua, nastro trasportatore a porta, ecc. Tutti gli interruttori e le spie luminose vengono utilizzati per simulare vari stati e il pannello viene stampato direttamente con gli schemi del progetto sperimentale e i diagrammi di simulazione.

5. Componente di formazione sul controllo di simulazione tipo PLC-04 2

Impostazione del modulo di formazione sulla gru portuale e del modulo di formazione sul semaforo dell'incrocio; tutti utilizzano interruttori e spie luminose per simulare vari stati; il pannello viene stampato direttamente con gli schemi del progetto sperimentale e i diagrammi di simulazione.

6. Componente di formazione sul controllo di simulazione tipo PLC-05 3

Impostazione di moduli come ascensori a tre piani; tutti utilizzano interruttori e spie luminose per simulare vari stati; il pannello viene stampato direttamente con gli schemi del progetto sperimentale e i diagrammi di simulazione.

7. Componente di formazione sul controllo di simulazione tipo PLC-06 4

Impostazione dei moduli di formazione sul centro di lavoro, ingressi e uscite digitali e Tianta Light; il pannello viene stampato direttamente con gli schemi del progetto sperimentale e i diagrammi di simulazione.

8. Componente di formazione con touch screen tipo PLC-11

Touch screen a colori da 7 pollici (TPS7062KX), dotato di cavo di programmazione per il download delle comunicazioni, touch screen e cavo di comunicazione PLC, software di configurazione di sviluppo; contattore CA; relè intermedio; contatto ausiliario; relè termico; pulsante (potenza elevata); arresto di emergenza; interruttore di marcia; Relè temporizzato.

9. Guida motore PLC-20, sistema di misurazione della velocità con encoder ottico e tachimetro digitale/sistema frenante

Include motore asincrono trifase a gabbia di scoiattolo: 380 V/△, velocità inferiore a 1500 giri/min, potenza inferiore a 100 W, sistema di misurazione della velocità con encoder ottico (dotato di encoder fotoelettrico Omron 1024), tachimetro digitale e guida in acciaio inossidabile per il fissaggio del motore. La guida in acciaio inossidabile ha una buona planarità, che può garantire che la concentricità tra il motore e l'encoder non superi ±5 fili e il motore ha una bassa rumorosità durante il funzionamento; ha un segnale di feedback in tensione; ha anche un'uscita del segnale di codifica fotoelettrica, inclusi due canali A e B.

10. Modulo di controllo elettrico

11. Linea di collegamento sperimentale

In base alle caratteristiche dei diversi progetti sperimentali, sono presenti due diverse linee di collegamento sperimentali. La parte a corrente forte adotta una linea di collegamento a spina a pistola con struttura a guaina ad alta affidabilità (non vi è alcun rischio di scossa elettrica), mentre il filo di rame privo di ossigeno è trasformato in un filo multifilare sottilissimo per ottenere un'estrema morbidezza. È rivestito con uno strato isolante in cloruro di polivinile nitrilico, che presenta i vantaggi di morbidezza, elevata resistenza alla pressione, elevata resistenza, anti-indurimento e buona tenacità. La spina adotta un pezzo di rame solido con una scheggia di rame leggero al berillio, che garantisce sicurezza e affidabilità nel contatto; la parte a corrente debole adotta una linea di collegamento a struttura esposta in rame leggero al berillio elastico. Entrambi i fili possono essere abbinati solo alla presa del foro interno corrispondente e non possono essere mescolati, il che migliora notevolmente la sicurezza e la razionalità dell'esperimento.

12. Software di configurazione

Fornisce software TIA Portal, software di simulazione MCGS, software sperimentale, ecc.

13. Computer

CPU i5/8G DDR4/240G SSD, dotata di sistema operativo originale e software TIA Portal.

14. Protezione di sicurezza

1) L'uscita di alimentazione CA trifase è dotata di doppie funzioni di protezione da sovracorrente e cortocircuito per circuiti elettronici e fusibili. Quando la corrente di uscita è superiore a 3A, l'alimentatore può essere scollegato e verrà emessa una segnalazione di allarme;

2) Il tavolo sperimentale utilizza tre tipi di cavi sperimentali, che non possono essere collegati tra loro. Per correnti forti vengono utilizzati cavi sperimentali di sicurezza completamente in plastica, per correnti deboli vengono utilizzati cavi sperimentali in metallo nudo (il diametro effettivo del nucleo in rame è maggiore del cavo per correnti forti) e il foro di osservazione utilizza cavi sperimentali da 2# per evitare che gli studenti colleghino accidentalmente correnti forti a punti deboli;

3) Gli alimentatori CA e CC di questa piattaforma di formazione PLC sono dotati di funzione di protezione da sovracorrente.

Ⅱ、Progetti sperimentali completati

(Ⅰ) Contenuti di base

1. Esercizi completi di programmazione PLC con istruzioni di base

2. Modulo di formazione sulla luce fluente

3. Modulo di formazione sul nastro trasportatore

4. Modulo di formazione sulla gru

5. Modulo di formazione sui semafori degli incroci

6. Ascensore a tre piani e altri moduli

7. Centro di lavoro

8. Ingressi e uscite digitali

9. Modulo di formazione sulla torre luminosa

(Ⅱ) Esperimento applicativo

1. Controllo di avanzamento a impulsi e autobloccante del motore asincrono trifase

2. Controllo di interblocco del motore asincrono trifase in avanti e indietro

3. Motore asincrono trifase con controllo di avanzamento e indietro ritardato

4. Motore asincrono trifase con controllo automatico di finecorsa

5. Motore asincrono trifase Controllo di avvio con commutazione Y/△

6. Controllo di avvio con commutazione Y/△ del motore asincrono trifase basato su PLC

(Ⅲ) Esperimento su modello fisico

1. Controllo azionamento motore passo-passo

2. Controllo velocità motore CC

3. Controllo PID della temperatura

(IV)PLC, formazione completa sulle competenze applicative tramite touch screen

1. Controllo multivelocità basato sul controllo digitale PLC

2. Regolazione della velocità a frequenza variabile in anello aperto basata sul controllo analogico PLC

3. Esercizi di programmazione di base basati sul controllo touch screen

4. Controllo LED basato sul controllo touch screen

5. Controllo PID della temperatura basato sul controllo touch screen

6. Controllo della comunicazione tramite PLC e touch screen
