piattaforma sperimentale elettrica ed elettronica【GLCG-DG-1】

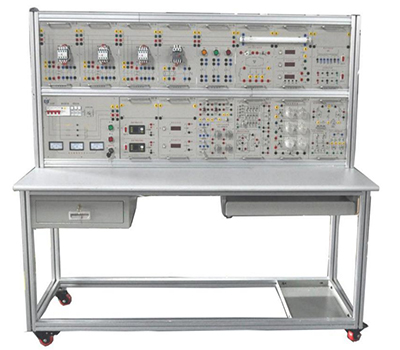

La piattaforma sperimentale elettrica ed elettronica GLDG-1 è una nuova generazione di apparecchiature sperimentali che privilegia sia la sperimentazione che la gestione, la praticità e l'innovazione. L'apparecchiatura ha un aspetto generale gradevole e una struttura compatta. Grazie alla collaborazione di vari moduli sperimentali, può completare gli esperimenti di diversi corsi, come "Fondamenti di Elettricità", "Tecnologia Elettrica", "Tecnologia Elettronica Analogica" e "Tecnologia Elettronica Digitale".

Invia richiesta
Descrizione


              GLDG-1 piattaforma sperimentale elettrica ed elettronica


Ⅰ、Panoramica

La piattaforma sperimentale elettrica ed elettronica GLDG-1 è una nuova generazione di apparecchiature sperimentali che enfatizza sia la sperimentazione che la gestione, la praticità e l'innovazione. L'aspetto generale dell'apparecchiatura è gradevole e la struttura è compatta. Grazie alla collaborazione di vari moduli sperimentali, può completare gli esperimenti di diversi corsi come "Fondamenti di Elettricità", "Tecnologia Elettrica", "Tecnologia Elettronica Analogica" e "Tecnologia Elettronica Digitale". Questo banco sperimentale elettrico ed elettronico soddisfa pienamente le esigenze degli schemi didattici delle materie sopra menzionate.

Ⅱ、Condizioni tecniche

1. Alimentazione di lavoro: trifase a quattro fili (o trifase a cinque fili) 380 V ± 5%, frequenza 50 Hz

2. Potenza in ingresso: 1,5 kVA

3. Dimensioni della piattaforma sperimentale elettrica ed elettronica GLDG-1: 1560 mm x 700 mm x 1500 mm

4. Resistenza di isolamento: ≥ 5 MΩ

5. Misure di protezione: sistema di protezione affidabile per la sicurezza

Ⅲ、Configurazione del sistema

1. Componenti GDS

Alimentatore stabilizzato in corrente e tensione CC regolabili

Alimentatore stabilizzato in tensione regolabile da 0 a 30 V in uscita con protezione da cortocircuito e funzione di visualizzazione digitale dell'uscita. Alimentatore stabilizzato in corrente da 0 a 500 mA in uscita. Dispone di protezione da circuito aperto, indicazione di corrente costante e funzioni di visualizzazione della corrente di uscita.

2. Generatore di segnali completamente intelligente

Tre forme d'onda in uscita: onda sinusoidale, onda quadra e onda triangolare. Intervallo di frequenza di uscita 1 Hz-1 MHz. Ampiezza di uscita 0~20 Vp~P. Dispone di segnale di uscita convenzionale, attenuazione 20 dB/40 dB e funzioni di scansione. Adotta il principio del test di frequenza digitale a precisione uniforme e dispone di una funzione di misurazione della frequenza esterna. Intervallo di frequenza: 1 Hz~10 MHz.

3. Alimentatore CC, voltmetro

Misuratore intelligente di tensione e corrente CC. Valore di misura visualizzato a virgola mobile a quattro cifre. Commutazione automatica dell'intervallo interno, intervallo di tensione: 0~250 V; intervallo di corrente: 0~5 A, precisione di misura superiore a 0,5 livelli. Dispone di allarme di superamento dell'intervallo e funzioni di comunicazione con il computer.

4. Misuratore CA multifunzione

Fornisce due misuratori CA multifunzione intelligenti. Intervallo di tensione: 0~500 V; intervallo di corrente: 0~A. Misura tensione, corrente, potenza, fattore di potenza e fase, con misurazione del valore effettivo e display digitale. Precisione: 0,5 livelli.

IV、 Progetti sperimentali

1. Progetti di formazione di base in ingegneria elettrica

(1) Utilizzo di strumenti elettrici di base e calcolo degli errori di misura

(2) Metodi per ridurre gli errori di misura degli strumenti

(3) Legge di Ohm

(4) Verifica del principio di sovrapposizione e diagnosi dei guasti

(5) Verifica delle leggi di Kirchhoff della tensione e della corrente e diagnosi dei guasti

(6) Verifica del teorema di Thevenin e diagnosi dei guasti

(7) Verifica del teorema di Norton e diagnosi dei guasti

(8) Trasformazione equivalente del generatore di tensione e del generatore di corrente

(9) Ispezione dei guasti nei circuiti a resistenza in corrente continua

(10) Teorema di omogeneità

(11) Teorema di sostituzione

(12) Carica e scarica dei condensatori

(13) Determinazione delle condizioni di trasferimento di potenza massima

(14) Studio del teorema di reciprocità

(15) Studio di una rete lineare passiva a due porte

(16) Determinazione del potenziale Tensione e disegno del diagramma del potenziale del circuito

(17) Misura e mappatura delle caratteristiche volt-ampere di elementi circuitali lineari e non lineari noti

(18) Misura e mappatura delle caratteristiche volt-ampere di elementi circuitali lineari e non lineari sconosciuti

(19) Risposta del circuito RC del primo ordine

(20) Studio della risposta dinamica del circuito del secondo ordine

(21) Studio del circuito risonante in serie RLC

(22) Verifica delle caratteristiche di impedenza degli elementi RLC

(23) Circuito CA in serie RLC e circuito CA in parallelo

(24) Elementi LC in circuito CC e circuito CA Caratteristiche del circuito

(25) Collegamento del circuito della lampada fluorescente e miglioramento del fattore di potenza

(26) Misura del fattore di potenza e della sequenza di fase

(27) Misura dei parametri equivalenti del circuito CA utilizzando il metodo dei tre metri

(28) Misura della tensione del circuito CA trifase

(29) Misura della corrente del circuito CA trifase

(30) Misura della potenza del circuito trifase

(31) Determinazione dei parametri del trasformatore monofase e identificazione della polarità degli avvolgimenti

(32) Circuito di accoppiamento a mutua induttanza

(33) Determinazione dell'estremità omonima della bobina a mutua induttanza

(34) Installazione e utilizzo del wattmetro monofase

2. Progetto di formazione su circuiti di simulazione

(1) Utilizzo di strumenti elettronici comuni

(2) Identificazione e rilevamento di diodi a cristallo

(3) Identificazione e rilevamento di triodi a cristallo

(4) Amplificatore a singolo tubo a transistor con emettitore comune

(5) Circuito amplificatore a tubo a effetto di campo

(6) Circuito amplificatore a retroazione negativa

(7) Circuito amplificatore differenziale

(8) Inseguitore di emettitore

(9) Amplificatore a collettore comune

(10) Amplificatore a base comune

(11) Amplificatore a due stadi accoppiato resistore-condensatore

(12) Collegamento di base degli amplificatori operazionali

(13) Amplificatore operazionale integrato amplificatore proporzionale in fase

(14) Amplificatore operazionale integrato amplificatore proporzionale invertente

(15) Circuito di addizione di amplificatore operazionale integrato

(16) Circuito di sottrazione di amplificatore operazionale integrato

(17) Circuito di integrazione di amplificatore operazionale integrato

(18) Circuito differenziale di amplificatore operazionale integrato

(19) Inseguitore di tensione

(20) Tensione Comparatore

(21) Oscillatore sinusoidale a ponte RC

(22) Generatore di onda quadra

(23) Generatore di onda triangolare

(24) Generatore di onda a dente di sega

(25) Comparatore a passaggio per lo zero

(26) Comparatore a finestra

(27) Circuito di regolazione dello zero dell'amplificatore operazionale integrato

(28) Circuito di protezione per collegamento errato della polarità di alimentazione

(29) Circuito di protezione del limite di ingresso

(30) Circuito di protezione del limite di uscita

(31) Amplificatore di potenza OTL

(32) Oscillatore sinusoidale RC e amplificatore di selezione della frequenza

(33) Circuito raddrizzatore controllato da tiristori

(34) Circuito di raddrizzamento e filtraggio a onda intera monofase

(35) Circuito di raddrizzamento e filtraggio a onda intera monofase

(36) Circuito di raddrizzamento e filtraggio a ponte monofase

(37) Circuito regolatore di tensione a diodo Zener e relativo principio di regolazione della tensione

(38) Circuito integrato a tensione fissa a tre terminali Regolatore

(39) Regolatore di tensione integrato regolabile con uscita di alimentazione positiva

(40) Circuito regolatore di tensione a transistor in serie

3. Progetti di formazione sui circuiti digitali

(1) Caratteristiche di commutazione del diodo a cristallo

(2) Caratteristiche di commutazione del transistor a cristallo

(3) Limitatore a diodo

(4) Limitatore a transistor

(5) Clamper a diodo

(6) Porta logica integrata TTL

(7) Test della funzione logica della porta AND integrata

(8) Test della funzione logica del circuito della porta NOT integrata

(9) Test della funzione logica del circuito della porta OR integrata

(10) Test della funzione logica della porta NAND integrata

(11) Test del circuito della porta CMOS

(12) Test delle caratteristiche di uscita del circuito TTL e del circuito CMOS

(13) Collegamento e pilotaggio del circuito logico integrato

(14) Circuito logico combinatorio

(15) Mezzo sommatore

(16) Sommatore completo

(17) Decodificatore

(18) Test della funzione logica del decodificatore

(19) Test della funzione logica del selettore dati

(20) Selettore dati quattro a uno

(21) Selettore dati otto a uno

(22) Test della funzione logica del trigger integrato

(23) Flip-flop RS di base

(24) Flip-flop JK

(25) Flip-flop D

(26) Flip-flop CMOS

(27) Conteggio, decodifica e visualizzazione

(28) Contatore e sue applicazioni

(29) Test della funzione logica del contatore decimale reversibile

(30) Contatore sommatore binario

(31) Contatore sommatore decimale

(32) Test della funzione logica del registro a scorrimento

(33) Registro a scorrimento e sue applicazioni

(34) Distributore di impulsi e sue applicazioni

(35) Circuito con base tempi 555

(36) Flip-flop monostabile

(37) Multivibratore

(38) Trigger di Schmitt
