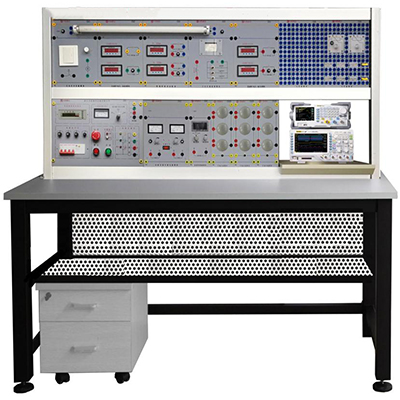

GLCG-DG-2A attrezzature elettriche ed elettroniche per l'allenamento

Ⅰ、 Panoramica

L'apparecchiatura di formazione elettrica ed elettronica di tipo aperto GLCG-DG-2A è una nuova generazione di apparecchiature sperimentali avanzate lanciata dalla nostra azienda. Questa apparecchiatura di formazione tiene pienamente conto della situazione attuale e delle tendenze di sviluppo dell'insegnamento pratico e combina esperimenti virtuali e reali, di verifica, completi, innovativi, aperti e autonomi per migliorare le capacità pratiche e di innovazione degli studenti. Il prodotto è ben progettato, stabile e affidabile nelle prestazioni ed è più adatto ai clienti per una configurazione e una selezione flessibili in base alle caratteristiche delle proprie scuole e corsi.

Ⅱ、Indicatori tecnici e prestazionali

Questa apparecchiatura include i seguenti componenti: modulo di alimentazione, modulo strumento di prova, tester multifunzionale per componenti elettrici ed elettronici, modulo per esperimenti di base sui circuiti, modulo per esperimenti su circuiti CA, circuiti magnetici e trasformatori, modulo per esperimenti elettrici a bassa tensione, modulo per esperimenti su circuiti analogici e modulo per esperimenti su circuiti digitali, ed è dotata di cavi di collegamento sperimentali corrispondenti.

1. Alimentazione: standard trifase a cinque fili CA 380 V ± 10%, 50 Hz; Capacità del dispositivo: ≤1,5 kVA

2. Modulo di alimentazione

Fornisce alimentazione CA trifase regolabile da 0 a 450 V e può anche ottenere alimentazione monofase regolabile da 0 a 250 V (dotato di un regolatore di tensione auto-accoppiante con collegamento assiale trifase). L'uscita di alimentazione CA regolabile è dotata di tecnologia di protezione da sovracorrente, che può proteggere automaticamente da sovracorrenti fase-fase, linea-linea e cortocircuito diretto. L'alimentazione trifase passa attraverso l'interruttore a chiave e il contattore al trasformatore di isolamento, quindi attraverso l'uscita del regolatore di tensione trifase, in modo che l'uscita sia isolata dalla rete elettrica, il che svolge una certa funzione protettiva per la sicurezza personale; sono necessari dispositivi di protezione dalle perdite di tensione e di corrente per la protezione dalle perdite.

3. Modulo strumento di prova

(1) Misuratore multifunzione monofase intelligente a cinque cifre

Corrente CA: 0,0000~5,0000 A; Tensione CA: 0,0000~500,00 V, precisione di misura di 0,5 livelli, dispositivo di commutazione automatica a gamma completa. Il misuratore visualizza inizialmente la potenza attiva. Premendo i pulsanti sul pannello, è possibile visualizzare parametri quali tensione CA, corrente CA, potenza attiva monofase, potenza reattiva monofase, fattore di potenza, frequenza, caratteristiche del carico (R\L\C), ecc.

(2) Voltmetro digitale CA intelligente a cinque cifre

Display digitale a LED ad alta visibilità a cinque cifre, intervallo di misura: 0,0000~500,00 V, con commutazione automatica della marcia, impostazione arbitraria dell'intervallo e funzione di cambio marcia manuale. L'intervallo può essere impostato arbitrariamente nell'intervallo 0~500,00 V per garantire la precisione della misurazione, con allarme di superamento dell'intervallo, indicazione LED e protezione. L'intervallo manuale è inizialmente impostato su 2 V, 20 V, 200 V, 500 V. La precisione di misura è di 0,5 livelli. È progettato con un chip di misurazione digitale DSP dedicato e tecnologia a microprocessore, ed è dotato di protezione contro lo spegnimento e circuito watchdog.

(3) Amperometro digitale CA intelligente a cinque cifre

Display digitale a LED ad alta visibilità a cinque cifre, intervallo di misura: 0,0000~5,0000 A, con cambio marcia automatico, impostazione arbitraria dell'intervallo e funzione di cambio marcia manuale. L'intervallo può essere impostato arbitrariamente nell'intervallo 0~5,0000 A per garantire la precisione della misurazione, con allarme di superamento dell'intervallo, indicazione LED e protezione. L'intervallo manuale è inizialmente impostato su 200 mA, 2 A, 5 A. La precisione della misurazione è di 0,5 livelli. È progettato con un chip di misurazione digitale DSP dedicato e tecnologia a microprocessore, con protezione contro lo spegnimento e circuito watchdog.

(4) Voltmetro CC intelligente a cinque cifre

Display digitale a LED ad alta visibilità a cinque cifre. Intervallo di misura: 0,0000~500,00 V, con cambio marcia automatico, impostazione arbitraria dell'intervallo e funzione di cambio marcia manuale. L'intervallo può essere impostato arbitrariamente nell'intervallo 0~500,00 V per garantire la precisione della misurazione, con allarme di superamento dell'intervallo, indicazione LED e protezione. L'intervallo manuale è inizialmente impostato su 2 V, 20 V, 200 V e 500 V. La precisione della misurazione è di 0,5. È progettato con un chip di misurazione digitale DSP dedicato e tecnologia a microprocessore, ed è dotato di protezione contro lo spegnimento e di un circuito watchdog.

(5) Amperometro CC intelligente a cinque cifre

Display digitale a LED ad alta visibilità a cinque cifre. Intervallo di misura: 0,0000~2000,0 mA, con cambio marcia automatico, impostazione arbitraria dell'intervallo e funzione di cambio marcia manuale. L'intervallo può essere impostato arbitrariamente tra 0 e 2000,00 mA per garantire la precisione della misurazione, con allarme di superamento del limite massimo, indicazione LED e protezione. L'intervallo manuale è inizialmente impostato su 20 mA, 200 mA e 2000 mA. La precisione della misurazione è di 0,5. È progettato con un chip di misurazione digitale DSP dedicato e tecnologia a microprocessore, ed è dotato di protezione contro lo spegnimento e di un circuito watchdog.

4. Modulo di alimentazione CC a tensione costante e corrente costante

Utilizza un indicatore digitale o uno strumento a tre cifre e mezzo per visualizzare la tensione e la corrente di uscita, può emettere due gruppi di sorgenti di tensione costante regolabili indipendenti da 0-30 V/1 A e un gruppo di sorgenti di corrente costante regolabili indipendenti da 0-200 mA, tutti con funzioni di protezione da sovraccarico, cortocircuito e autoripristino. La sorgente di tensione costante regolabile è regolabile in continuo senza gradi e l'uscita è dotata di protezione da cortocircuito a lungo termine e funzione di autoripristino. La sorgente di corrente costante regolabile è suddivisa in tre gradi di 2 mA, 20 mA e 200 mA, con una potenza di uscita massima di 15 W a partire da 0 mA, con una precisione di regolazione dell'1%, stabilità del carico ≤5×10-4, velocità di variazione nominale ≤5×10-4, con funzioni di protezione da circuito aperto e cortocircuito in uscita.

5. Modulo base per esperimenti sui circuiti

Tutti i moduli base per esperimenti sui circuiti adottano un design a blocchi costruttivi. I blocchi costitutivi sono dotati di resistori, potenziometri, condensatori, induttori, circuiti integrati, connettori, prese di prova, ponti di cortocircuito e altri dispositivi, nonché moduli di componenti di collegamento e test, che possono eseguire i seguenti esperimenti di base sui circuiti:

1) Misurazione e analisi degli errori di strumenti elettrici di uso comune;

2) Metodi di riduzione degli errori ed ampliamento del range degli strumenti;

3) Mappatura delle caratteristiche volt-ampere degli elementi circuitali e misura delle caratteristiche esterne dell'alimentatore;

4) Ricerca su sorgenti di tensione, sorgenti di corrente e loro trasformazioni equivalenti di alimentazione;

5) Esperimento sulla legge di Kirchhoff e sul principio di sovrapposizione;

6) Esperimento sul teorema di Thevenin e sul teorema di Norton;

7) Studio delle caratteristiche di sorgenti controllate;

8) Determinazione delle caratteristiche di impedenza dei componenti R, L, C;

9) Test di risposta di circuiti del primo e del secondo ordine;

10) Studio di circuiti risonanti in serie R, L, C;

11) Studio di una rete passiva a due porte.

6. Modulo sperimentale per circuiti CA, circuiti magnetici e trasformatori

Dotato di resistori, condensatori, induttori, lampadine, lampade fluorescenti, interruttori, reattori, avviatori, induttori mutui per circuiti magnetici, trasformatori, connettori, prese di prova, ponti di cortocircuito e altri dispositivi e componenti per la connessione e il collaudo dei circuiti, è possibile eseguire i seguenti esperimenti sui circuiti CA:

1) Ricerca sui fasori di circuiti CA sinusoidali stazionari;

2) Misura di tensione e corrente di circuiti CA trifase;

3) Misura di potenza di circuiti trifase;

4) Misura della sequenza di fase di circuiti trifase;

5) Applicazione di trasformatori;

6) Ricerca su circuiti a mutua induttanza, ecc.

7. Modulo sperimentale elettrico a bassa tensione

Dotato di contattori CA, relè termici, pulsanti, connettori, prese di prova, ponti di cortocircuito, circuiti principali a tiristori trifase, circuiti di trigger a tiristori trifase, moduli sperimentali per il controllo della velocità del motore e altri componenti o gruppi, è possibile eseguire i seguenti esperimenti di elettronica di potenza ed elettrica a bassa tensione:

1) Controllo a impulsi e autobloccante di motori asincroni trifase a gabbia di scoiattolo;

2) Controllo avanti e indietro di motori asincroni trifase a gabbia di scoiattolo.

8. Generatore di forme d'onda arbitrarie DDS

(1) Potenziometri digitali di frequenza e ampiezza regolabili in continuo, senza tasto di selezione della banda di frequenza e tasto di attenuazione.

(2) Display a cristalli liquidi TFT a colori da 3,2 pollici ad alta luminosità, che visualizza simultaneamente forme d'onda di uscita a doppio canale. Frequenza di uscita: 0,0000~10 MHz, la risoluzione di frequenza minima può raggiungere 10 μHz: ampiezza di uscita 0~20 VP-P, la risoluzione di ampiezza minima può raggiungere 10 mV.

(3) Tipo di segnale: onda sinusoidale, onda triangolare, onda quadra, onda rettangolare, onda a dente di sega, onda arbitraria, ecc.:

(4) Parametri regolabili: regolazione del duty cycle, regolazione dell'attenuazione, regolazione della polarizzazione CC da -100% a +100%, regolazione della differenza di fase, regolazione della frequenza, regolazione dell'ampiezza, ecc.:

(5) Con misurazione della frequenza, misurazione del periodo, misurazione della larghezza di impulso positiva e negativa, misurazione del duty cycle e funzioni di conteggio:

(6) Con funzione di comunicazione, protocollo di comunicazione completamente aperto, può essere controllato da PC e può modificare forme d'onda arbitrarie sul PC e scaricarle sulla forma d'onda di uscita dello strumento.

9. Modulo per esperimenti su circuiti analogici

Dotato di dispositivi elettronici, moduli di espansione sperimentali, connettori, prese di prova, ponti di cortocircuito, circuiti integrati per circuiti analogici e altri componenti, può eseguire i seguenti esperimenti su circuiti elettronici:

1) Amplificatore a singolo tubo a transistor emettitore comune;

2) Amplificatore a tubo a effetto di campo;

3) Amplificatore a feedback negativo;

4) Inseguitore di emettitore;

5) Amplificatore differenziale;

6) Test dell'indice dell'amplificatore operazionale integrato;

7) Applicazione di base dell'amplificatore operazionale integrato (I) - circuito operazionale analogico;

8) Applicazione di base dell'amplificatore operazionale integrato (II) - elaborazione del segnale (filtro attivo);

9) Applicazione di base dell'amplificatore operazionale integrato (III) - elaborazione del segnale (comparatore di tensione);

10) Applicazione di base dell'amplificatore operazionale integrato (IV) - elaborazione del segnale (generatore di forme d'onda);

11) Oscillatore sinusoidale RC;

12) Oscillatore sinusoidale LC;

13) Assemblaggio e debugging del generatore di segnali funzionali;

14) Oscillatore controllato in tensione;

15) Amplificatore di potenza a bassa frequenza (I) - amplificatore di potenza OTL;

16) Amplificatore di potenza a bassa frequenza (II) - amplificatore di potenza integrato;

17) Alimentatore stabilizzato in CC (I) - alimentatore stabilizzato a transistor in serie;

18) Alimentatore stabilizzato in CC (II) - regolatore di tensione integrato;

19) Circuito raddrizzatore controllato a tiristori;

20) Esperimento applicativo - circuito di monitoraggio e controllo della temperatura.

10. Modulo per esperimenti su circuiti digitali

Dotato di dispositivi elettronici, moduli di espansione sperimentali, connettori, prese di prova, ponti di cortocircuito, supporto per circuiti integrati digitali e altri componenti, può eseguire i seguenti esperimenti su circuiti elettronici:

1) Caratteristiche di commutazione dei transistor, limitatori e morsetti;

2) Test di funzionalità e parametri logici di porte logiche integrate TTL;

3) Test di funzionalità e parametri logici di porte logiche integrate CMOS;

4) Test e applicazione di funzioni di porte TS e OC;

5) Determinazione delle prestazioni e dei parametri di diverse serie di chip TTL;

6) Test di capacità di pilotaggio di circuiti di gate;

7) Esperimento e analisi di penne logiche;

8) Esperimento di interconnessione TTL e CMOS;

9) Circuito logico combinatorio e sue applicazioni;

10) Analisi e progettazione di circuiti logici combinatori;

11) Avventura competitiva;

12) Trigger

13) Applicazione del trigger;

14) Registro e sue applicazioni;

15) Test e applicazioni del circuito di temporizzazione;

16) Circuito di distribuzione degli impulsi sequenziali e degli impulsi;

17) Contatore integrato;

18) Decodificatore e selettore dati;

19) Circuito di visualizzazione del conteggio e della decodifica;

20) Timer integrato 555 e sue applicazioni;

21) Generatore di forme d'onda e trigger monostabile;

22) Trigger di Schmitt e sue applicazioni;

23) Interruttore analogico multicanale e sue applicazioni;

11. Specifiche del tavolo sperimentale: 1600 mm*800 mm*1460 mm

12. Cavo di collegamento sperimentale

L'apparecchiatura elettrica ed elettronica di tipo aperto GLCG-DG-2A adotta un cavo di collegamento con spina con struttura a guaina ad alta affidabilità (nessun rischio di scossa elettrica); il filo di rame privo di ossigeno viene utilizzato per disegnare un filo multifilare sottile come un capello, ricoperto da uno strato isolante in cloruro di polivinile nitrilico; la spina adotta parti in rame massiccio con schegge di rame leggero al berillio, che garantiscono un contatto sicuro e affidabile.

III、Progetti sperimentali

(I) Esperimenti elettrici di base

1. Utilizzo di strumenti elettrici di base e calcolo degli errori di misura

2. Metodi per ridurre gli errori di misura degli strumenti

3. Misura e mappatura delle caratteristiche voltampere-volt di elementi circuitali lineari e non lineari

4. Determinazione di potenziale e tensione e disegno dei diagrammi di potenziale del circuito

5. Verifica delle leggi di Kirchhoff e diagnosi dei guasti

6. Verifica del teorema di sovrapposizione e diagnosi dei guasti

7. Trasformazione equivalente di un generatore di tensione e di un generatore di corrente

8. Verifica del teorema di Thevenin

9. Verifica del teorema di Norton

10. Test di rete a due bipoli

11. Verifica del teorema di reciprocità

12. Studio sperimentale di generatori controllati VCCS, VCVS, CCVS, CCCS

13. Osservazione e misura di segnali elettrici tipici

14. Test della risposta di un circuito RC del primo ordine

15. Studio della dinamica del secondo ordine Risposta del circuito

16. Verifica delle caratteristiche di impedenza degli elementi R, L, C

17. Verifica delle caratteristiche di una rete RC di selezione di frequenza in serie e in parallelo

18. Ricerca R, L, C su circuiti risonanti in serie

19. Utilizzo del metodo dei tre metri per misurare i parametri equivalenti dei circuiti CA

20. Ricerca sulle grandezze di fase dei circuiti CA sinusoidali in regime stazionario (esperimento per migliorare il fattore di potenza delle lampade fluorescenti)

21. Esperimento di mutua induttanza

22. Verifica delle caratteristiche dei trasformatori monofase con nucleo in ferro

23. Misura di tensione e corrente di circuiti CA trifase

24. Misura di potenza di circuiti trifase

25. Calibrazione di contatori di wattora monofase

26. Misura del fattore di potenza e della sequenza delle fasi

(II) Esperimento su circuito analogico

1. Utilizzo di strumenti elettronici comuni (vedere l'appendice sperimentale per il principio e l'uso dell'oscilloscopio)

2. Amplificatore a transistor a emettitore comune a singolo tubo

3. Amplificatore a tubo a effetto di campo

4. Amplificatore a retroazione negativa

5. Inseguitore di emettitore

6. Amplificatore differenziale

7. Test dell'indice dell'amplificatore operazionale integrato

8. Applicazione di base dell'amplificatore operazionale integrato I - circuito operazionale analogico

9. Applicazione di base dell'amplificatore operazionale integrato II - elaborazione del segnale (filtro attivo)

10. Applicazione di base dell'amplificatore operazionale integrato III - elaborazione del segnale (comparatore di tensione)

11. Applicazione di base dell'amplificatore operazionale integrato IV - elaborazione del segnale (generatore di forme d'onda)

12. Oscillatore sinusoidale RC

13. Oscillatore controllato in tensione

14. Amplificatore di potenza a bassa frequenza I - amplificatore di potenza OTL

15. Amplificatore di potenza a bassa frequenza II - amplificatore di potenza integrato

16. Alimentatore stabilizzato in CC II - regolatore di tensione integrato

17. Controllato da tiristori Circuito raddrizzatore

(III) Esperimento su circuito digitale

1. Caratteristiche di commutazione del transistor, limitatore e Clamp

2. Test di funzioni logiche e parametri di una porta logica integrata TTL

3. Test di funzioni logiche e parametri di una porta logica integrata CMOS

4. Collegamento e pilotaggio di un circuito logico integrato

5. Progettazione e test di un circuito logico combinatorio

6. Decodificatore e sue applicazioni

7. Selettore dati e sue applicazioni

8. Trigger e sue applicazioni

9. Contatore e sue applicazioni

10. Registro a scorrimento e sue applicazioni

11. Distributore di impulsi e sue applicazioni

12. Utilizzo di un circuito di gate per generare un segnale a impulsi - multivibratore autoeccitato

13. Trigger monostabile e trigger di Schmitt - circuito di ritardo dell'impulso e di modellazione della forma d'onda

14. Circuito con base tempi 555 e sue applicazioni

15. Convertitore D/A e A/D

(IV) Esperimento di trazione elettrica

1. Controllo di avanzamento a impulsi e autobloccante di un motore asincrono trifase Circuito

2. Circuito di controllo avanti e indietro per motori asincroni trifase

3. Circuito di controllo dell'avviamento step-down Y-Δ per motori asincroni trifase

4. Controllo del consumo energetico della frenata per motori asincroni trifase

5. Controllo della sequenza di avviamento per motori asincroni trifase
