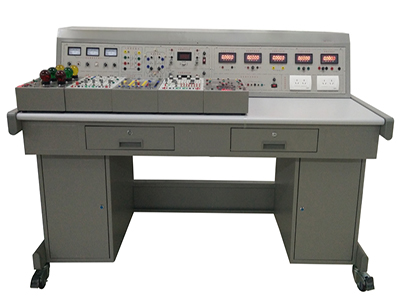

GL-DG-T  Banco di prova elettrico ed elettronico

Ⅰ、 Panoramica

Il banco prova elettrico ed elettronico GL-DG-T può completare i progetti di formazione pratica di diversi corsi, come analisi dei circuiti, principi dei circuiti, tecnologia elettrica e tecnologia elettronica. Può soddisfare i requisiti di insegnamento della formazione pratica attraverso la formazione pratica sui componenti. La piattaforma sperimentale è dotata di un sistema completo di protezione per la sicurezza personale e delle apparecchiature, fornisce un sistema di protezione intelligente dell'alimentazione e dispone di funzioni di protezione da perdite, sovracorrenti, cortocircuiti e altre. La piattaforma adotta una struttura modulare nel suo complesso. L'alimentatore e la strumentazione adottano tutti una struttura a scatola sospesa indipendente. Le attività di ciascun modulo di formazione sono chiare e il funzionamento e la manutenzione sono semplici. È inoltre comodo per le scuole scegliere diverse configurazioni di formazione in base alle proprie esigenze didattiche, che possono essere facilmente ampliate e aggiornate in seguito.

Ⅱ、Configurazione del dispositivo

Questo banco di prova elettrico ed elettronico è composto principalmente da un pannello di controllo per strumenti di potenza, un tavolo da laboratorio, una scatola da laboratorio, ecc.

(I) Pannello di controllo e alimentazione DG-01

Il pannello di controllo è realizzato in ferro con struttura a spruzzo denso opaco a doppio strato e pannello in alluminio, che fornisce alimentazione CA, alimentatore CC stabilizzato, sorgente di corrente costante, vari strumenti di prova e dispositivi sperimentali per l'esperimento.

1. Pannello di controllo principale

(1) Alimentatore CA trifase 0~450 V e monofase 0~250 V a regolazione continua, dotato di un regolatore di tensione trifase a collegamento assiale, con una specifica di 1,5 kVA/0~450 V, che supera molti dei difetti dei regolatori di tensione monofase con struttura a catena o a ingranaggi. L'uscita di potenza CA regolabile è dotata di tecnologia di protezione da sovracorrente, che può proteggere automaticamente da sovracorrenti e cortocircuiti diretti tra fasi e linee, superando i problemi causati dalla sostituzione dei fusibili. È dotato di tre voltmetri CA a lancetta, che possono indicare rispettivamente la tensione di rete trifase e la tensione di uscita di regolazione della tensione trifase tramite interruttori di commutazione.

(2) Per la sperimentazione viene fornito un tubo fluorescente da 220 V/30 W. Le quattro estremità del tubo sono collegate ai terminali del pannello, il che è comodo per la sperimentazione. Le quattro estremità del filamento della lampada sono collegate tramite un fusibile rapido per uso sperimentale, per evitare danni al filamento.

2. Scheda di alimentazione CC

(1) Fornisce un set di sorgenti di corrente costante da 0~500 mA a regolazione continua, regolabili su tre livelli, con una precisione di regolazione dell'1‰, stabilità del carico ≤5×10-4, velocità di variazione nominale ≤5×10-4, dotato di un milliamperometro CC con display digitale per indicare la corrente di uscita e funzioni di protezione da circuito aperto e cortocircuito in uscita.

(2) Fornisce due alimentatori stabilizzati in tensione regolabili da 0,0~30 V/1 A, a partire da 0 V, dotati di un voltmetro CC con display digitale per indicare il valore della tensione di uscita e di funzioni di protezione da cortocircuito e ripristino automatico.

(3) Fornisce quattro uscite di alimentazione CC fisse: ±12 V, ±5 V, ciascuna con funzioni di protezione da cortocircuito, sovracorrente e ripristino automatico.

3. Scheda funzionale dello strumento

(1) Voltmetro CC intelligente a cinque cifre (di livello industriale) 1 pz

Progettato con chip di misurazione digitale DSP dedicato e tecnologia a microprocessore, è dotato di protezione contro lo spegnimento e circuito watchdog. Display digitale a LED ad alta visibilità a cinque cifre, con intervallo automatico, intervallo di misura: tensione 0,0000~100,00 V. La precisione di misura è di 0,5 livelli. Dispone di interfaccia di comunicazione RS-485, allarme di superamento dell'intervallo, indicazione LED e protezione. Il pannello strumenti è dotato di 4 pulsanti di programmazione a membrana, che realizzano la funzione di dialogo uomo-computer tramite il controllo tramite tasti e il display digitale, e possono comodamente commutare il display e impostare la programmazione dei parametri dello strumento in loco, garantendo un'elevata flessibilità.

(2) Milliamperometro CC intelligente a cinque cifre (di livello industriale) 1 pz

Progettato con chip di misurazione digitale DSP dedicato e tecnologia a microprocessore, è dotato di protezione contro lo spegnimento e circuito watchdog. Display digitale a LED ad alta visibilità a cinque cifre, con intervallo automatico, campo di misura: 0,0000~1000,00 mA. Precisione di misura di 0,5 livelli. Dispone di interfaccia di comunicazione RS-485, allarme di superamento del limite massimo, indicazione LED e protezione. Il pannello strumenti è dotato di 4 pulsanti di programmazione rivestiti in pellicola, che realizzano la funzione di dialogo uomo-computer tramite il controllo tramite tasti e il display digitale. Può comodamente commutare il display e impostare la programmazione dei parametri dello strumento in loco, garantendo un'elevata flessibilità.

(II) Tavolo sperimentale DG-02

Il tavolo sperimentale adotta una struttura in ferro a doppio strato opaco e denso, mentre il piano di lavoro è realizzato in pannello ad alta densità ignifugo, impermeabile e resistente all'usura. La struttura è solida e la forma è gradevole. Sono presenti due cassetti (con serratura) a sinistra e a destra del tavolo, e un ripiano rimovibile per riporre gli oscilloscopi a destra. Il mobiletto sotto il piano di lavoro può essere utilizzato per riporre scatole sperimentali, strumenti e materiali. Il tavolo sperimentale è inoltre dotato di quattro ruote e quattro meccanismi di regolazione fissi, facili da spostare e fissare, il che favorisce la disposizione e l'adattamento del laboratorio.

(III) Tavolo sperimentale

1. Esperimento circuitale di base (II)

Completare gli esperimenti sul principio di sovrapposizione, la legge di Kirchhoff, il teorema di Thévenin, il teorema di Norton e la rete a due porte, il teorema di reciprocità.

2. Esperimento di base sui circuiti (III)

Completare gli esperimenti con sorgente controllata, giratore e convertitore di impedenza negativa e utilizzare simboli di rete standard per i grafici.

3. Esperimento di base sui circuiti (IV)

Completare i circuiti dinamici del primo e del secondo ordine e osservare la traiettoria dello stato del circuito.

4. Esperimento sui circuiti digitali

Fornire centinaia di zoccoli con bloccaggio anti-sovrapposizione ad alta affidabilità, zoccoli integrati a blocco round-foot ad alta affidabilità, tubi di rame lunghi argentati affidabili e componenti fissi, ecc.

5. Esperimento sui circuiti analogici

Fornire più zoccoli con bloccaggio anti-sovrapposizione ad alta affidabilità, zoccoli integrati a blocco round-foot ad alta affidabilità, tubi di rame lunghi argentati affidabili, milliamperometri CC a puntatore e componenti fissi.

6. Controllo dei contatti relè (I)

Fornire un contattore CA (tensione bobina 220 V), un relè termico e una lampadina simulata, e tre pulsanti luminosi (uno giallo, uno verde e uno rosso).

7. Controllo dei contatti relè (II)

Fornire due contattori CA (tensione bobina 220 V), un relè monofase (ritardo all'accensione, tensione bobina 220 V) e un trasformatore di potenza di frenatura ad alto consumo energetico, un diodo raddrizzatore, un resistore, ecc.

8. Motore trifase a gabbia di scoiattolo DJQ20-1 (△380 V)

I tre avvolgimenti del motore sono stati condotti e il cablaggio è pratico.

9. Cavo di collegamento sperimentale: in base alle caratteristiche dei diversi progetti sperimentali, sono stati installati due diversi cavi di collegamento sperimentali. La parte a corrente forte utilizza un cavo di collegamento con struttura a guaina ad alta affidabilità (non vi è alcun rischio di scossa elettrica); la parte a corrente debole utilizza un cavo di collegamento con struttura esposta in rame leggero al berillio elastico. Entrambi i fili possono essere abbinati solo alla corrispondente presa interna e non possono essere mischiati, il che migliora notevolmente la sicurezza e la razionalità dell'esperimento.

III、 Principali vantaggi e sistema di protezione di sicurezza del dispositivo

1. Ingresso di alimentazione trifase a quattro fili (o trifase a cinque fili), la potenza totale è controllata da un interruttore a chiave trifase.

2. L'alimentazione del pannello di controllo è controllata dal contattore tramite i pulsanti di avvio e arresto.

3. L'alimentatore CA trifase è regolabile in continuo da 0 a 450 V, mentre l'alimentatore CA monofase è regolabile in continuo da 0 a 250 V. È dotato di un regolatore di tensione autoaccoppiante con collegamento assiale trifase (1,5 kVA), che può soddisfare al meglio i requisiti degli esperimenti didattici.

4. Lo schermo è dotato di un dispositivo di protezione dalle perdite di tensione. In caso di perdite nel pannello di controllo o di elevata potenza in uscita, il dispositivo emette un allarme e interrompe l'alimentazione principale per garantire la sicurezza del processo sperimentale.

5. Lo schermo è dotato di una serie di dispositivi di protezione contro le perdite di corrente. In caso di perdite nel pannello di controllo, la corrente di dispersione supera un certo valore e l'alimentazione viene interrotta.

6. Il lato secondario del regolatore di tensione trifase sullo schermo è dotato di una serie di dispositivi di protezione da sovracorrente. In caso di cortocircuito dell'uscita del regolatore di tensione o di carico eccessivo, la corrente supera il valore impostato e il sistema emette un allarme e interrompe l'alimentazione principale.

7. Lo strumento di misura è ad alta precisione, adotta la digitalizzazione, l'intelligenza artificiale e la modalità di dialogo uomo-computer, in linea con la direzione di sviluppo dei moderni strumenti di misura. Diversi alimentatori e strumenti dispongono di funzioni di protezione affidabili.

8. I cavi e le prese di collegamento sperimentali adottano diverse strutture, che sono sicure, affidabili e prevengono le scosse elettriche.

IV、 Contenuti del corso:

(I) Formazione elettrica di base

1. Identificazione e test dei resistori

2. Identificazione e test dei condensatori

3. Verifica della legge di Ohm

4. Verifica della legge di Kirchhoff su corrente e tensione

5. Verifica del principio di sovrapposizione

6. Verifica del teorema di Thevenin

7. Verifica del teorema di Norton

8. Esperimento sulla rete a due porte

9. Esperimento sul teorema di reciprocità

10. Studio sperimentale con sorgente controllata VCVS, VCCS, CCVS, CCCS

11. Test di risposta di circuiti RC del primo e del secondo ordine

12. Osservazione della traiettoria dello stato del circuito

13. Convertitore di impedenza negativa e sua applicazione

14. Giratore e sua applicazione

15. Motore asincrono trifase a gabbia di scoiattolo

16. Controllo di avanzamento a impulsi e autobloccante del motore asincrono trifase

17. Marcia avanti e indietro del motore asincrono trifase Controllo

18. Controllo di avviamento step-down Y-Δ di un motore asincrono trifase

19. Controllo di frenatura del motore asincrono trifase in base al consumo energetico

(II) Formazione sui circuiti analogici

1. Utilizzo di strumenti elettronici comuni

2. Identificazione e test dei diodi

3. Costruzione e test della conduzione dei tiristori

4. Identificazione dei pin dei transistor

5. Amplificatore a valvola singola a emettitore comune/amplificatore a retroazione negativa

6. Inseguitore di emettitore

7. Rete di selezione della frequenza RC serie-parallelo

8. Amplificatore differenziale

9. Amplificatore di potenza OTL

10. Oscillatore LC

11. Test dei parametri di base dell'amplificatore operazionale integrato

12. Filtro attivo dell'amplificatore operazionale integrato

13. Circuito comparatore di tensione dell'amplificatore operazionale integrato

14. Amplificatore di potenza integrato

15. Regolatore di tensione integrato

(III) Formazione sui circuiti digitali

1. Misurazione del circuito di gate

2. Progettazione e implementazione del circuito di gate

3. Caratteristiche e applicazioni del trigger monostabile e dell'effetto Schmitt Trigger

4. Circuito integrato con base dei tempi 555 e sue applicazioni

5. Contatore integrato e sue applicazioni

6. Trigger e sue applicazioni

7. Utilizzo di un multivibratore autoeccitato

8. Contatore e sue applicazioni

9. Convertitore D/A e A/D

10. Test di funzioni logiche e parametri di una porta logica integrata TTL

11. Collegamento e pilotaggio di un circuito logico integrato TTL

12. Progettazione e test di un circuito logico combinatorio

13. Encoder e sue applicazioni

14. Decoder e sue applicazioni

15. Progettazione di una segreteria telefonica multicanale per quiz
