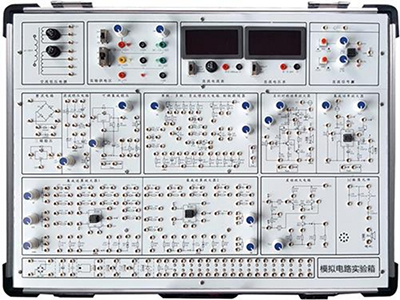

GLMD-1 Scatola per esperimenti su circuiti analogici

Ⅰ、Indicatori tecnici

1. Questo box per esperimenti su circuiti analogici adotta una struttura a scheda madre più modulo, che può completare il programma di insegnamento sperimentale e i requisiti di insegnamento sperimentale di "Tecnologia Elettronica Analogica" in college e università;

2. Sorgente del segnale della funzione DDS: onda sinusoidale (0-100 kHz), onda quadra e onda triangolare (0-50 kHz), segnale musicale; tensione Vpp: 0-10 V;

3. Pannello del modulo analogico, schema del circuito contrassegnato;

4. Alimentatore fisso stabilizzato: +12 V (1 A), -12 V (1 A), +5 V (2 A);

5. 2 alimentatori regolabili: regolazione regolabile da -5 V a +5 V;

6. Area di sviluppo indipendente standard, in grado di progettare e sviluppare vari circuiti;

7. Moduli standard

① Modulo circuito amplificatore a transistor: circuito amplificatore completo a stadio singolo, circuito amplificatore a due stadi, circuito amplificatore a feedback negativo, esperimento con inseguitore di emettitore; polarizzazione, feedback, carico regolabili;

② Modulo amplificatore differenziale: amplificazione completa in modo differenziale a doppia estremità, amplificazione in modo differenziale a singola estremità, esperimento di soppressione di modo comune a doppia estremità; zero regolabile;

③Modulo amplificatore operazionale: sommatoria proporzionale completa, circuito di calcolo, confronto di tensione, esperimento di filtro passa-basso attivo passa-alto e blocca-banda; esperimento di amplificatore di potenza integrato;

④Modulo di conversione di forma d'onda: esperimento di generazione di onda quadra, onda rettangolare regolabile, onda triangolare, onda a dente di sega; esperimento di oscillatore sinusoidale RC a circuito integrato, oscillatore sinusoidale RC, oscillatore LC e amplificatore di selezione di frequenza; circuito di conversione di onda quadra e onda triangolare, circuito di conversione di tensione-corrente, esperimento di circuito di conversione di tensione-frequenza;

⑤ Modulo amplificatore di potenza e regolatore di tensione: filtro raddrizzatore, regolatore di tensione integrato, regolatore di tensione serie-parallelo, amplificatore di potenza simmetrico complementare;

⑥Modulo sorgente di segnale, conversione di tensione e attenuazione: genera vari segnali necessari per l'esperimento, genera tensione CC variabile e attenua il segnale CA;

Ⅱ、 Contenuto sperimentale del box per esperimenti sui circuiti analogici

1. Circuito amplificatore monostadio

2. Circuito amplificatore a due stadi

3. Circuito amplificatore a retroazione negativa

4. Inseguitore di emettitore

5. Circuito amplificatore differenziale

6. Circuito di somma proporzionale

7. Circuito integrale e differenziale

8. Circuito di generazione di forme d'onda

9. Filtro attivo

10. Comparatore di tensione

11. Oscillatore sinusoidale RC a circuito integrato

12. Amplificatore di potenza integrato

13. Circuito di conversione corrente/tensione

14. Circuito di conversione tensione/frequenza

15. Circuito di conversione di forme d'onda

16. Amplificatore di potenza simmetrico complementare

17. Filtro di rettifica e circuito regolatore di tensione in parallelo

18. Circuito regolatore di tensione in serie

19. Circuito regolatore di tensione integrato

Versione sincrona per PC:

GLMD-1 Scatola per esperimenti su circuiti analogici
