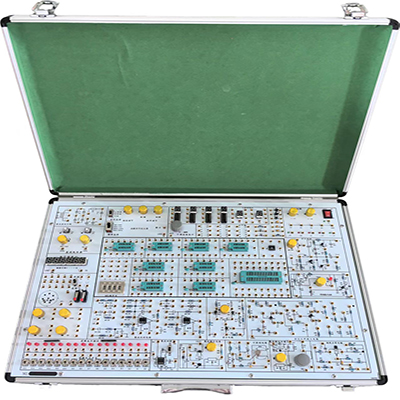

GLSM-01 Scatola completa per esperimenti su circuiti digitali e analogici

Ⅰ、Panoramica dell'apparecchiatura

GLSM-01, box completo per esperimenti su circuiti digitali e analogici, è utilizzato principalmente per esperimenti su circuiti digitali e analogici in elettronica. Adotta una struttura modulare e ogni modulo è indipendente dagli altri. Combinando diversi componenti in ciascuna area, è possibile realizzare una varietà di circuiti sperimentali. La parte anteriore del modello sperimentale è stampata con uno schema elettrico, mentre la parte posteriore è dotata di dispositivi. Ogni punto da testare nel circuito sperimentale è dotato di un foro di prova. È facile da usare, affidabile nei contatti, di lunga durata e ad alta efficienza. L'unità sperimentale principale è completata da moduli sperimentali corrispondenti. I moduli di espansione sperimentali possono essere selezionati in base alle diverse esigenze per completare i contenuti sperimentali correlati, in grado di soddisfare le esigenze dell'insegnamento sperimentale del corso.

Ⅱ、Configurazione dell'apparecchiatura

1. Alimentazione: Ingresso: CA 220 V ± 10%, 50 Hz, Uscita: CC: + 5 V, I ≥ 1 A, CC: ± 12 V, I ≥ 0,2 A, CC: - 5 V ～ -12 V regolabile, I ≥ 0,2 A, CC: + 5 V ～ + 27 V regolabile, I ≥ 0,2 A, ogni uscita è dotata di protezione da sovracorrente e funzione di ripristino automatico, CA V: 7,5 V × 2; CA I ≥ 0,15 A.

2. Sorgente del segnale CC: doppio canale - 0,5 V ～ + 0,5 V; - 5 V ～ + 5 V a due velocità regolabili in continuo.

3. Generatore di funzioni: frequenza di uscita: 2Hz～90KHz, onda quadra in uscita a quattro velocità (0～20V), onda triangolare (0～15V), onda sinusoidale (0～10V).

4. 2 set di circuiti manuali a impulso singolo (con antirimbalzo): ogni set può emettere impulsi positivi e negativi contemporaneamente e l'ampiezza dell'impulso è a livello TTL.

5. 10 sorgenti di impulsi a frequenza fissa, uscita a livello TTL: 1Hz, 10Hz, 100Hz, 1KHz, 10KHz, 100KHz, 500KHz, 1MHz, 5MHz, 10MHz;

6. Display LED digitale: (1) LED0~LED3 è costituito da tubi LED digitali a catodo comune a sette segmenti a 4 cifre e decodificatori binario-decimali (2) LED4~LED5, codici a segmenti a sette segmenti a due cifre a.b.c.d.e.f.g.h sono collegati al jack tramite resistori.

7. Interruttore di ingresso a livello logico a 12 bit: può immettere il livello basso "0" e il livello alto "1" (logica positiva).

8. Spia luminosa di livello logico a 12 bit: la spia è accesa per il livello alto "1" e la spia è spenta per il livello basso "0".

9. 1 set di quadranti in codice BCD, in grado di generare quattro set di segnali digitali in codice BCD.

10. Frequenzimetro digitale a quattro cifre: intervallo di misurazione 0~1 MHz, utilizzato per misurare onde quadre, triangolari e sinusoidali.

11. Altoparlante e circuito di pilotaggio. Si tratta di un dispositivo che genera suoni per l'ora, la sveglia e la musica.

12. Gruppo potenziometri: 1K, 10K, 100K, 1M ciascuno.

13. Area sperimentale aperta (libreria componenti): fornisce 9 zoccoli di bloccaggio (3 a 14 pin, 5 a 16 pin), un altro zoccolo di bloccaggio a 40 pin e 1 zoccolo per circuiti integrati a foro rotondo a 8 pin. Fornisce componenti come resistori, condensatori, diodi, triodi e regolatori di tensione a tre terminali.

14. Circuito del modulo sperimentale: (1) Circuito di rettificazione e filtraggio (2) Circuito regolatore di tensione in serie (3) Circuito regolatore di tensione regolabile (4) Amplificatore di potenza (5) Circuito amplificatore operazionale integrato.

15. Tutti i jack di ingresso e uscita del segnale sono placcati in oro, non ossidabili, non scoloribili e con un buon contatto.

16. Scatola sperimentale in lega di alluminio, scheda ignifuga, robusta e durevole, dallo stile elegante e generoso.

17. Dimensioni: 530 mm × 360 mm × 100 mm.

18. Sistema di acquisizione digitale:

III、Progetti sperimentali di questo kit completo per esperimenti su circuiti digitali e analogici

(I) Esperimento analogico

1. Pratica di utilizzo di strumenti elettronici comuni, utilizzo di un multimetro per testare i parametri di diodi e transistor

2. Circuito amplificatore monostadio

3. Circuito amplificatore a due stadi

4. Circuito amplificatore a retroazione negativa

5. Inseguitore di emettitore

6. Circuito amplificatore differenziale

7. Test dei parametri dell'amplificatore operazionale integrato

8. Circuito di sommatoria proporzionale

9. Circuito integrale e differenziale

10. Circuito di generazione di forme d'onda

11. Filtro attivo

12. Comparatore di tensione

13. Oscillatore sinusoidale RC a circuito integrato

14. Amplificatore di potenza integrato

15. Filtro raddrizzatore e circuito regolatore di tensione in parallelo

16. Circuito regolatore di tensione in serie

17. Regolatore di tensione integrato

18. Oscillatore sinusoidale RC

19. Oscillatore LC e amplificatore di selezione di frequenza

20. Conversione corrente/tensione Circuito

21. Circuito di conversione tensione/frequenza

22. Amplificatore di potenza simmetrico complementare

23. Circuito di conversione della forma d'onda

24. Esperimento con tubo a effetto di campo

25. Esperimento completo del circuito sperimentale SCR

26. Progettazione e debug di un multimetro composto da amplificatore operazionale.

(II) Esperimento di elettronica digitale

1. Funzione logica del circuito a gate e test

2. Esperimento sul circuito logico combinatorio (mezzo sommatore, sommatore completo e operazione logica)

3. Esperimento sul trigger (I) R-S, D, JK

4. Esperimento sul trigger (II) Trigger di uscita a tre stati, latch

5. Test e ricerca sul circuito di temporizzazione

6. Esperimento sul contatore e registro integrati

7. Esperimento sul decodificatore e selettore di dati

8. Esperimento sul generatore di forme d'onda e trigger monostabile

9. Esperimento sul circuito con base dei tempi 555

Gli esperimenti opzionali includono quanto segue:

10. Esperimento sulle caratteristiche di commutazione dei transistor, limitatore e clamp

11. Esperimento sul test dei parametri del circuito a gate TTL

12. Esperimento sul test del circuito a gate CMOS

13. Esperimento sul circuito di conversione A/D analogico-digitale

14. Esperimento sul circuito di conversione D/A digitale-analogico

15. Esperimento sull'applicazione del circuito di temporizzazione

16. Esperimento sul circuito di decisione di priorità a quattro vie

17. Macchina per risposte a quiz esperimento
