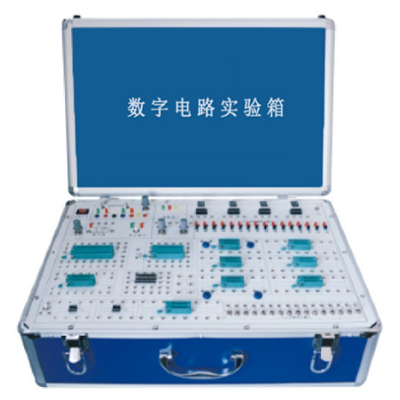

GLSD-1 Scatola per esperimenti di circuiti digitali

I、Panoramica dell'apparecchiatura

La scatola sperimentale per circuiti digitali GLSD-1 è utilizzata principalmente per esperimenti sui circuiti digitali in elettronica. Adotta una struttura modulare e ogni modulo è indipendente l'uno dall'altro. Combinando diversi componenti in ciascuna area, è possibile realizzare una varietà di circuiti sperimentali. La parte anteriore del modello sperimentale è stampata con uno schema elettrico e la parte posteriore è dotata di dispositivi. Ogni punto da testare nel circuito sperimentale è dotato di un foro di prova. È facile da usare, affidabile nei contatti, ha una lunga durata e un'elevata efficienza. L'unità sperimentale principale è completata da un modulo sperimentale corrispondente. Il modulo di espansione sperimentale può essere selezionato in base alle diverse esigenze per completare il contenuto sperimentale pertinente, in grado di soddisfare le esigenze dell'insegnamento sperimentale dei corsi sui circuiti digitali.

Questo prodotto è adatto a studenti universitari, studenti universitari e studenti di istituti professionali che offrono lezioni sperimentali su corsi correlati come "Tecnologia elettronica digitale" e "Circuito a impulsi". È adatto anche per lo sviluppo di prodotti e la ricerca scientifica.

Ⅱ、Configurazione dell'apparecchiatura

1. Alimentazione: presa di corrente standard a tre porte: collegata direttamente alla rete elettrica esterna 220 V CA, la corrente 220 V CA viene convertita in ±15 V/0,5 A, ±5 V/0,5 A tramite l'unità di conversione di potenza all'interno del box sperimentale, tutte dotate di protezione da cortocircuito e sovraccarico, funzione di ripristino automatico, collegate al pannello principale del box sperimentale.

2. Pannello dell'apparecchiatura: la scheda madre è realizzata in un circuito stampato spesso 2 mm, con simboli grafici dei componenti e relative connessioni stampati sul lato anteriore, circuiti stampati sul retro e componenti correlati saldati.

3. Sorgente del segnale: fornisce un set di sorgenti del segnale di clock; sorgente del segnale di clock regolabile (bassa frequenza, alta frequenza); sorgente a singolo impulso: uscita a impulsi positivi e negativi.

4. Ingresso logico e circuito di visualizzazione:

fornisce un display di decodifica decimale a quattro cifre, un set di quadranti, un interruttore di livello logico a sedici cifre e un indicatore di livello logico a sedici cifre.

5. Socket per chip e connettore multiuso:

Lo zoccolo per chip viene utilizzato per collegare i chip a innesto diretto più comunemente utilizzati e ogni pin è collegato a un foro universale per una facile connessione con altri dispositivi. Connettore multiuso, che può collegare in modo flessibile condensatori, resistori, transistor e altri dispositivi.

66 gruppi di zoccoli per chip a 14 pin, 5 gruppi di zoccoli per chip a 16 pin, 3 gruppi di zoccoli per chip a 20 pin (possibilità di collegare sia i connettori larghi che quelli stretti),

2 gruppi di zoccoli per chip a 40 pin.

6. Altri dispositivi: potenziometri regolabili con manopola da 10K, 100K, 1M, indicatore di allarme a LED e buzzer, oscillatore passivo a cristallo da 32768 Hz, 4 MHz, 6 MHz, 12 MHz ciascuno.

7. Altro: 1 set di cavi sperimentali, adatti alle esigenze sperimentali e con margine, 1 guida sperimentale.

III、Progetti sperimentali del Digital Circuit Experiment Box

1. Caratteristiche di commutazione dei transistor, limitatori e morsetti

2. Test di funzioni e parametri logici di una porta logica integrata TTL

3. Test di funzioni e parametri logici di una porta logica integrata CMOS

4. Collegamento e pilotaggio di circuiti logici integrati

5. Progettazione e test di circuiti logici combinatori

6. Decodificatore e sue applicazioni

7. Selettore di dati e sue applicazioni

8. Trigger e sue applicazioni

9. Contatore e sue applicazioni

10. Registro a scorrimento e sue applicazioni

11. Distributore di impulsi e sue applicazioni

12. Utilizzo di un circuito di gate per generare un segnale impulsivo - multivibratore autoeccitato

13. Trigger monostabile e trigger di Schmitt - circuito di ritardo degli impulsi e modellazione della forma d'onda

14. Circuito con base dei tempi 555 e sue applicazioni

15. Convertitori D/A e A/D

16. Dispositivo di risposta a quiz - esperimento completo

17. Cronometro elettronico - esperimento completo

18. Voltmetro digitale CC a tre cifre e mezzo - esperimento completo

19. Frequenzimetro digitale - esperimento completo

20. Macchina da tiro alla fune - esperimento completo

21. Memoria ad accesso casuale 2114A e sua applicazione - esperimento completo
