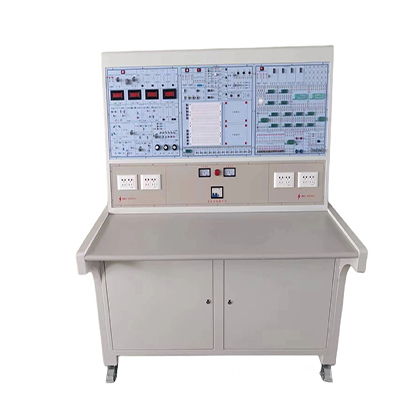

GLSM-02 attrezzature di allenamento digitali e analogiche

Ⅰ、Introduzione all'apparecchiatura

Questa attrezzatura per l'addestramento digitale e analogico adotta una struttura modulare. Ogni modulo è indipendente l'uno dall'altro e consente di condurre esperimenti su circuiti digitali, analogici e integrati. La parte anteriore del modello sperimentale è stampata con uno schema elettrico e la parte posteriore è dotata di dispositivi. Ogni punto da testare nel circuito sperimentale è dotato di un foro di prova. È facile da usare, affidabile nei contatti, di lunga durata e ad alta efficienza. L'unità sperimentale principale è completata da un modulo sperimentale corrispondente. Il modulo di espansione sperimentale può essere selezionato in base alle diverse esigenze per completare il contenuto sperimentale pertinente.

1. Banco da lavoro

1.1 Dimensioni 1400*700*1450 mm. L'intera struttura è realizzata in lamiera d'acciaio di alta qualità, con un armadietto chiuso a chiave a mezza altezza sotto il tavolo e la superficie esterna è spruzzata con materiale epossidico poliplastico per garantire che l'intera macchina sia robusta, durevole ed esteticamente gradevole. La parte inferiore del tavolo è dotata di una ruota universale con freno, adatta sia per lo spostamento che per il fissaggio, e comoda per regolare il posizionamento dell'apparecchiatura. Il piano di lavoro è realizzato in pannello di fibra ad alta densità da 25 mm di spessore con pannello ignifugo all'esterno e sigillatura dei bordi in PVC. Il piano di lavoro è resistente all'usura, al calore, alle macchie, al fuoco, ai batteri, alla muffa, antistatico e facile da pulire.

1.2 Alimentazione: AC 220 V ± 10%, 50/60 Hz, circuito nominale 5 A, dotato di interruttore di protezione dalle perdite. Temperatura ambiente -50 ℃ ~ 40 ℃, umidità relativa ≤ 85% RH (25 ℃).

1.3 La scheda madre è realizzata in circuito stampato da 2 mm di spessore, con simboli grafici dei componenti e relative connessioni stampati sul lato anteriore, circuiti stampati sul retro e componenti correlati saldati.

1.4 Il tavolo sperimentale è dotato di 4 set di prese doppie, utilizzabili per l'alimentazione di strumenti e misuratori.

2. Modulo circuito digitale, 1 set

2.1 Alimentatori ±15 V/0,5 A, ±5 V/0,5 A, 1 set ciascuno con protezione da cortocircuito e sovraccarico, funzione di ripristino automatico, collegati al pannello principale dell'esperimento elettrico digitale.

2.2 2 set di moduli di uscita per segnali a impulso singolo.

2.3 1 set di sorgenti di impulsi a frequenza regolabile in continuo, la frequenza può essere regolata in modo approssimativo e preciso.

2.4 La sorgente di impulsi a frequenza fissa può emettere 1 set di frequenze da 1 MHz, 100 kHz, 10 kHz, 1 kHz, 100 Hz, 10 Hz, 1 Hz.

2.5 1 set di buzzer attivi (con circuito di pilotaggio).

2.6 1 set di indicatori di livello logico a 16 vie.

2.7 1 set di uscite a livello logico a 16 vie.

2.8 2 set di uscite a livello logico con interruttore di codifica BCD.

2.9 4 set di circuiti di visualizzazione digitale a LED con decodifica BCD, alimentatore con interruttore indipendente.

2.10 Dispositivi discreti: 1 resistore/potenziometro regolabile da 10 kΩ, 100 kΩ, 1 mΩ ciascuno; 1 oscillatore a cristallo passivo da 12 MHz, 6 MHz, 4 MHz, 32,768 kHz ciascuno; 2 condensatori da 22 pF, 10 nF, 100 nF ciascuno; 3 diodi 1N4148.

2.11 6 zoccoli per circuiti integrati con bloccaggio DIP14; 5 zoccoli per circuiti integrati con bloccaggio DIP16; 3 zoccoli per circuiti integrati con bloccaggio DIP20 (entrambi larghi e stretti); 2 zoccoli per circuiti integrati DIP40 con bloccaggio (larghi e stretti).

2.12 1 set di zoccoli universali per la conversione di dispositivi discreti, inseribili con resistori, condensatori, transistor e altri dispositivi.

3. Modulo per circuito analogico, 1 set

3.1 Dotato di ±12 V/0,5 A, ±5 V/1 A, ogni set è dotato di protezione da cortocircuito e sovraccarico, funzione di ripristino automatico, collegato al pannello principale dell'esperimento analogico.

3.2 Posizionatore/resistore regolabile 100 Ω (1), 220 Ω (1), 470 Ω (1), 4,7 kΩ (1), 1 kΩ (1), 10 kΩ (2), 20 kΩ (2), 51 kΩ (1), 68 kΩ (1), 100 kΩ (1), 47 kΩ (1, multigiro).

3.3 Zoccoli per circuiti integrati con bloccaggio DIP14 1; 2 zoccoli per circuiti integrati con bloccaggio DIP8.

3.4 Altoparlante 1 8Ω/0,5W.

3.5 Unità sperimentale 1LM317 1 set, unità sperimentale 1LM7805 1 set, unità raddrizzatore 14007, 1 condensatore da 470uF, 1 da 10uF, 1 diodo regolatore di tensione.

3.6 1 fotodiodo, 1 fototransistor, 1 microfono, 1 fotoresistore 5516, 2 1N4148, 1 resistore da 300R/5W, 1 LED rosso, 1 LED verde, 1 buzzer attivo da 5V, 2 diodi regolatori di tensione 1N4618, 3 amplificatori operazionali OP07C, 1 amplificatore operazionale uA741, 2 set di jack di conversione a transistor.

3.7 2 set di prese per moduli di espansione.

3.8 1 set di unità sperimentali gratuite.

3.9 1 set di sorgenti di segnale a bassa frequenza, in grado di emettere onde sinusoidali, quadrate e triangolari, con frequenza e ampiezza regolabili, e l'uscita può essere attenuata di -20 dB.

3.10 2 set di sorgenti di segnale in tensione continua, in grado di emettere 0～±5 V e 0～±0,5 V in due modalità.

4. 1 set di cavi sperimentali, in grado di soddisfare i requisiti sperimentali e di avere un margine.

5. 1 guida sperimentale.

Ⅱ、Progetti di formazione su apparecchiature di formazione digitali e analogiche

1. Modulo di circuito digitale

1.1 Caratteristiche di commutazione dei transistor, limitatori e morsetti.

1.2 Test di funzioni e parametri logici di porte logiche integrate TTL.

1.3 Test di funzioni e parametri logici di porte logiche integrate CMOS.

1.4 Collegamento e pilotaggio di circuiti logici integrati.

1.5 Progettazione e test di circuiti logici combinatori.

1.6 Decodificatore e sue applicazioni.

1.7 Selettore di dati e sue applicazioni.

1.8 Trigger e loro applicazioni.

1.9 Contatori e loro applicazioni.

1.10 Registri a scorrimento e loro applicazioni.

1.11 Distributori di impulsi e loro applicazioni.

1.12 Utilizzo di circuiti di gate per generare segnali impulsivi: multivibratore autoeccitato.

1.13 Trigger monostabili e trigger di Schmitt: circuiti di ritardo di impulso e di modellazione della forma d'onda.

1.14 Circuiti con base dei tempi 555 e loro applicazioni.

1.15 Convertitori D/A e A/D.

1.16 Dispositivo di risposta a quiz: esperimento completo.

1.17 Cronometro elettronico: esperimento completo.

1.18 Voltmetro digitale CC a tre cifre e mezzo: esperimento completo.

1.19 Frequenzimetro digitale: esperimento completo.

1.20 Macchina per il tiro alla fune: esperimento completo.

1.21 Memoria ad accesso casuale 2114A e sue applicazioni: esperimento completo.

2. Modulo circuitale analogico

2.1 Esperimento con circuito amplificatore monostadio a tre cifre.

2.2 Circuito amplificatore a due stadi.

2.3 Esperimento su circuito amplificatore a feedback negativo.

2.4 Inseguitore di emettitore.

2.5 Esperimento su circuito amplificatore differenziale.

2.6 Circuito con operazione di somma proporzionale.

2.7 Esperimento su amplificatore di potenza integrato.

2.8 Esperimento su circuito amplificatore di tensione RC attivo.

2.9 Esperimento su circuito di integrazione e differenziazione.

2.10 Esperimento su circuito di generazione di forme d'onda RC.

2.11 Esperimento su circuito di oscillazione sinusoidale LC e circuito amplificatore a selezione di frequenza.

2.12 Esperimento su circuito di conversione di forme d'onda.

2.13 Comparatore di tensione.

2.14 Esperimento su circuito filtro RC attivo.

2.15 Esperimento su alimentatore stabilizzato in corrente continua.

2.16 Esperimento su circuito amplificatore per piccoli segnali a bassa frequenza e progettazione e produzione.

2.17 Esperimento su amplificatore programmabile.

2.18 Amplificatore di potenza simmetrico complementare.

3. Modulo di espansione

3.1 Circuito regolatore di tensione a diodo

3.2 Circuito amplificatore a valvola singola

3.3 Circuito regolatore di tensione integrato a tre terminali

3.4 Circuito regolatore di tensione a componenti discreti (semionda, onda intera)

3.5 Circuito regolatore di tensione CC a componenti discreti

3.6 Circuito oscillante a transistor a giunzione singola

3.7 Circuito di dimmeraggio a tiristore a componenti discreti
