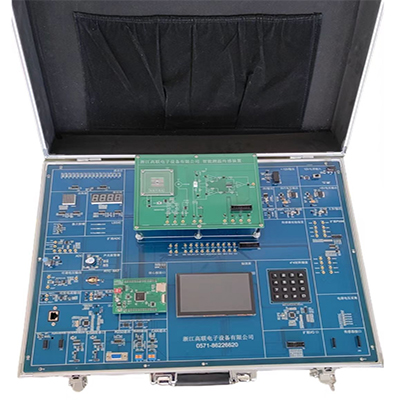

Scatola per esperimenti con sensori intelligenti【GLCG-XS-2300】

Il box sperimentale con sensore intelligente GLCG-XS-2300 adotta il core Cortex-M4 come controller principale della piattaforma sperimentale ed è dotato di un touch screen capacitivo da 4 pollici con una risoluzione di 800*480 come terminale di visualizzazione e controllo. Dispone di un'interfaccia Ethernet 10M/100M, può espandere gli esperimenti in rete ed è dotato di molteplici interfacce come l'interfaccia RS232, l'interfaccia RS485, l'interfaccia bus CAN2.0, ecc.

Invia richiesta

Descrizione

GLCG-XS-2300 Scatola per esperimenti con sensori intelligenti

Ⅰ、Panoramica del prodotto

Negli ultimi anni, con lo sviluppo dell'industria dei circuiti integrati, della tecnologia di produzione intelligente e dell'informatica, sensori e microcontrollori intelligenti sono diventati sempre più popolari, la tecnologia è diventata sempre più matura e le applicazioni sempre più estese. Stanno inoltre svolgendo un ruolo sempre più importante nei settori dell'informazione elettronica, delle comunicazioni di rete, della tecnologia di controllo industriale e dell'industria medica. Il box sperimentale con sensori intelligenti GLCG-XS-2300 tiene pienamente conto delle esigenze didattiche, adotta il metodo core board + baseboard ed è dotato di numerose interfacce di uso comune, oltre a un'interfaccia di espansione per l'applicazione del sensore.

Ⅱ、Configurazione del prodotto

1. Questo box sperimentale con sensori intelligenti utilizza il core Cortex-M4 come controller principale della piattaforma sperimentale e supporta il modulo di espansione del controller della serie STC51;

2. Dotato di un touch screen capacitivo da 4 pollici con risoluzione 800*480 come display e terminale di controllo;

3. Dispone di un'interfaccia Ethernet 10M/100M, che può espandere gli esperimenti di rete. Dotato di 1 interfaccia RS232, 1 interfaccia RS485 e 1 interfaccia bus CAN2.0;

4. Dotato di interfaccia per modulo di rete wireless, dotato di moduli di comunicazione Wi-Fi, Bluetooth e ZigBee;

5. Le risorse di interfaccia includono: interfaccia di debug seriale USB, 1 interfaccia sensore a 13 pin, 1 interfaccia di espansione IO 2*7, 1 interfaccia di uscita in tensione regolabile, 1 interfaccia di uscita in corrente controllabile, 1 interfaccia di misurazione della corrente, un set di interfacce di alimentazione esterna ±12V, un set di interfacce di alimentazione esterna ±5V e un'interfaccia di debug per simulatore di modulo di rete wireless;

6. Risorse della scheda madre:

(1) Dispone di due circuiti DCDC e tre circuiti LDO. La scheda base, la scheda sensore e la scheda centrale sono alimentate in modo indipendente.

(2) Allarme acustico e luminoso integrato.

(3) Pulsanti a matrice industriale 4x4 integrati e tubi digitali.

(4) Sede magnetica della scheda sensore e porta di cablaggio sensore 2x9.

(5) 1 interfaccia di espansione IO 2x7 da 2,54 mm.

(6) Dotato di uno schermo LCD da 4,3 pollici con touch screen capacitivo.

(7) Interfaccia Ethernet.

(8) Interfaccia di download del programma per modulo di rete wireless 2x6 da 2,54 mm.

(9) Interfaccia di debug da USB a porta seriale.

(10) Selettore di configurazione della modalità di avvio.

(11) Porta seriale RS232 (con connettore DB9 femmina).

(12) 1 RS485.

(13) 1 interfaccia bus CAN2.0.

(14) 2 pulsanti indipendenti.

(15) Interfaccia per scheda TF e scheda di memoria.

(16) Blocco scheda elettronica.

(17) Portabatteria posteriore per orologio in tempo reale RTC con batteria.

(18) Interfaccia del modulo di rete wireless e relativa porta di download e interfaccia di debug.

(19) Pulsante di reset.

(20) Interfaccia di misurazione della tensione adattiva 0-40 V.

(21) Interfaccia di uscita in tensione controllabile 1-9,9 V.

(22) Interfaccia di uscita in corrente controllabile 4-20 mA.

(23) Interfaccia di misurazione della corrente 0-1500 mA.

(24) Con interfacce di tensione ±12 V e ±5 V.

(25) Esistono due modi per collegare la scheda sensore e la piastra di base: tramite cavi a banana o direttamente tramite cavi di collegamento 2x10.

(26) Slot di espansione a 13 pin integrato, che può essere collegato a sensori di temperatura e umidità, ventola CC, intensità luminosa, sensore fotoelettrico, fiamma, gas combustibile, potenziometro, cicalino, relè, tocco, infrarossi umani, misurazione della distanza a ultrasuoni e altri sensori.

III、Progetto sperimentale

1. Esperimento con un sensore di velocità automatico

Scrivere il programma MCU, raccogliere il segnale di velocità e visualizzarlo graficamente sullo schermo LCD. Può interagire con il touch screen capacitivo per controllare il motore e regolarne la velocità.

(1) Azionamento del motore

(2) Misurazione della velocità

(3) Funzione di autotest del sensore di velocità automatico

(4) Controllo della velocità PID

2. Esperimento con un sensore di misurazione della luce intelligente

Scrivere il programma MCU, raccogliere il segnale di intensità luminosa e visualizzarlo graficamente sullo schermo LCD. Può interagire con il touch screen capacitivo per controllare la luce RGB e regolarne l'intensità.

(1) Esperimento di conversione della tensione in corrente costante e di emissione luminosa pilotata

(2) Esperimento di luce RGB a tre colori

(3) Esperimento di amplificatore operazionale

(4) Esperimento di rilevamento della tensione

3. Esperimento di un dispositivo con sensore di temperatura intelligente

Scrivere un programma per computer a chip singolo per raccogliere i segnali di temperatura e visualizzarli graficamente sullo schermo LCD. È possibile interagire con il touch screen capacitivo per controllare la piastra riscaldante e regolare la temperatura.

(1) Esperimento di riscaldamento della piastra di refrigerazione a semiconduttore

(2) Esperimento di dissipazione del calore tramite ventola

(3) Esperimento di amplificazione e acquisizione del segnale di temperatura PT100

(4) Esperimento di controllo della temperatura a circuito chiuso

4. Scheda di espansione per applicazioni di sensori

Esperimento con sensore di deformazione elettronico a bilancia con circuito a ponte, sensore Hall, sensore a correnti parassite, ventola CC, relè e cicalino; esperimento di misurazione di temperatura, umidità e intensità luminosa; esperimento di rilevamento tattile e fotoelettrico; esperimento di allarme per fiamme e gas infiammabili; Esperimento a infrarossi umano, ecc.

(1) Ventola CC

(2) Relè

(3) Cicalino

(4) Temperatura e umidità

(5) Misurazione dell'intensità luminosa

(6) Tatto

(7) Sensore fotoelettrico

(8) Fiamma

(9) Gas combustibile

(10) Infrarossi umano

(11) Misuratore di distanza a ultrasuoni

(12) Potenziometro
