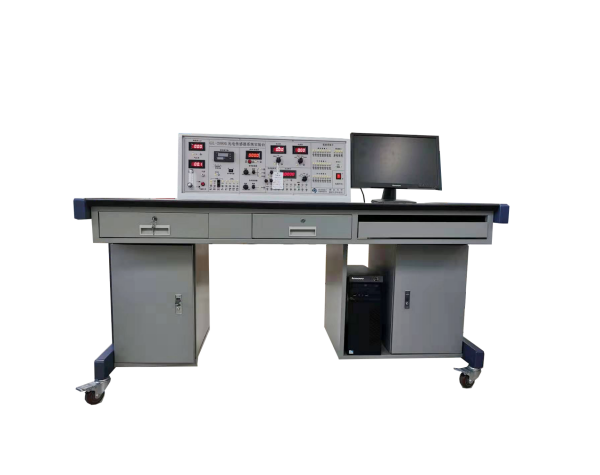

GL2000G Piattaforma di formazione sui sensori optoelettronici

Ⅰ、Panoramica

La piattaforma di formazione sui sensori optoelettronici GL-2000G è progettata e realizzata specificamente per corsi sperimentali in campi quali l'optoelettronica e l'informazione optoelettronica. Partendo dall'analisi delle sorgenti luminose, sono stati condotti esperimenti e ricerche sulle caratteristiche di trasmissione, ricezione e conversione fotoelettrica della luce, nonché su vari moderni sensori fotoelettrici e sistemi di test optoelettronici. Si tratta di un potente strumento per i moderni esperimenti di rilevamento fotoelettrico.

La piattaforma sperimentale è composta da cinque parti principali: il pannello di controllo principale, i sensori, i modelli sperimentali dei sensori, le sorgenti luminose (sorgenti luminose ordinarie, sorgenti laser a semiconduttore LD, tubi a emissione di luce a LED) e la piattaforma sperimentale. Con questo apparato sperimentale, è possibile condurre più di venti esperimenti e gli studenti possono anche costruirne di nuovi utilizzandolo. Per migliorare l'efficacia sperimentale, il modulo sperimentale è dotato di punti tipici di test e osservazione del segnale.

Ⅱ、Caratteristiche del prodotto

1. La struttura modulare consente la selezione di diversi moduli in base alle esigenze e, con lo sviluppo dell'optoelettronica, il numero di moduli può continuare ad aumentare. Un modulo corrisponde a un sensore.

2. La console di controllo principale di questa piattaforma di addestramento per sensori fotoelettrici è dotata di un alimentatore CC e di più display, in particolare per la visualizzazione della potenza luminosa e dell'illuminamento. Fornisce regolatori di tensione CC stabili a ± 15 V, ± 5 V e regolabili da 0-5, 0-12 V. Il pannello di controllo principale è dotato di cinque strumenti di visualizzazione per tensione, corrente (microampere), potenza ottica, illuminazione e velocità ed è dotato di prese CA 220 V a due e tre fori.

3. Indicatori di prestazione di sensori e componenti fotosensibili

1) Fotodiodo a infrarossi: lunghezza del lato di picco 8600-9000 A °, tensione di esercizio ≤ 10 V, corrente di buio ≤ 0,2 μ A

2) Diodo a emissione di infrarossi: diametro esterno Φ 5 mm, lunghezza del lato di picco 8600-9000 A °, tensione di esercizio 10 V.

3) Transistor fotosensibile a infrarossi: lunghezza laterale di picco 8600-9000 A °, tensione di lavoro ≤ 10 V, corrente di buio ≤ 0,3 μ A

4) Sensore di fotoresistenza, fotoresistore al solfuro di cadmio CdS, diametro esterno Φ 5,0 mm, potenza nominale 20 mW, resistenza di buio ≥ 25 MΩ

5) Cella fotovoltaica al silicio: lunghezza d'onda di picco 0,8-0,95 μ m, tensione a circuito aperto 450-600 mV

6) Sensore di posizione fotoelettrico PSD: utilizza un fotodiodo composito con un intervallo di ± 2 mm e una risoluzione di 0,01 mm

7) Laser a semiconduttore: lunghezza d'onda 635 mm, potenza 3-5 mW

8) Sonda piroelettrica a infrarossi: intervallo di rilevamento 1-5 metri, lunghezza d'onda 10-20 nm

9) Fibra ottica: Trasmette luce visibile

10) Sensore di pressione in fibra ottica: intervallo di misura della pressione 4-20 kPa

11) Sensore di spostamento in fibra ottica: fascio di fibre a Y, intervallo di misura 1 mm, linearità ± 5%

12) Sensore di temperatura in fibra ottica: intervallo da temperatura ambiente a 150 °C. Precisione del controllo della sorgente di temperatura ± 1 °C

13) Sensore di velocità fotoelettrico: 2400 giri/min, regolabile

14) Specchio passa-banda: sei lunghezze d'onda di 400 mm, 470 mm, 530 mm, 560 mm, 600 mm, 660 mm

15) Prisma di dispersione

III、 Modello sperimentale del sensore

1. Modello sperimentale per componenti fotosensibili.

2. Modello sperimentale per il rilevamento termoelettrico a infrarossi.

3. Modello sperimentale per il sensore di posizione PSD.

4. Modello sperimentale per modulazione e demodulazione acusto-ottica

5. Modello sperimentale per sensore di spostamento in fibra ottica

6. Modello sperimentale per sensori di temperatura e pressione in fibra ottica

7. Modello sperimentale per illuminometro

8. Modello sperimentale per misuratore di potenza ottica

9. Modello sperimentale per interruttore ottico

10. Modello sperimentale per velocità di rotazione optoelettronica

IV、 Piattaforma sperimentale

Le dimensioni sono 1600 mm * 800 mm * 750 mm, e possono ospitare la console principale, il modulo sperimentale, il computer host, il monitor, i sensori, ecc.

Ⅴ、Programma di Formazione

Formazione 1: Esperimento di monocromaticità del laser

Formazione 2: Esperimento di dispersione della luce

Formazione 3: Esperimento di illuminazione

Formazione 4: Esperimento di potenza ottica

Formazione 5: Esperimento su corrente di buio e corrente di luce di dispositivi fotosensibili

Formazione 6: Esperimento su resistenza di buio e resistenza di luce di fotoresistori

Formazione 7: Esperimento sulle caratteristiche tensione-corrente di fotoresistori

Formazione 8: Esperimento sulle caratteristiche luminose della fotoresistenza

Formazione 9: Studio sperimentale sulle caratteristiche spettrali della fotoresistenza

Formazione 10: Esperimento sulle caratteristiche spettrali dei fotodiodi

Formazione 11: Esperimento sulle caratteristiche di illuminazione dei fotodiodi

Formazione 12: Esperimento sulle caratteristiche spettrali del fototransistor

Formazione 13: Esperimento sulle caratteristiche di illuminazione dei fototransistor

Formazione 14: Caratteristiche tensione-corrente Esperimento con il fototransistor

Esercizio 15: Esperimento con interruttore optoelettronico

Esercizio 16: Esperimento sulle caratteristiche spettrali delle celle fotovoltaiche

Esercizio 17: Esperimento sulle caratteristiche luminose delle celle fotovoltaiche

Esercizio 18: Esperimento con interruttore riflettente a infrarossi

Esercizio 19: Esperimento applicativo del rilevatore piroelettrico a infrarossi

Esercizio 20: Esperimento sul principio del sensore piroelettrico a infrarossi

Esercizio 21: Esperimento di modulazione e demodulazione della luce pulsata - Pratica

Esercizio 22: Esperimento di modulazione e demodulazione del suono e della luce

Esercizio 23: Misura sperimentale della velocità con un sensore optoelettronico

Esercizio 24: Esperimento con sensore di pressione in fibra ottica - Pratica

Esercizio 25: Esperimento con sensore di temperatura in fibra ottica - Pratica

Esercizio 26: Esperimento con sensore di spostamento in fibra ottica

Esercizio 27: Esperimento con sensore PSD
