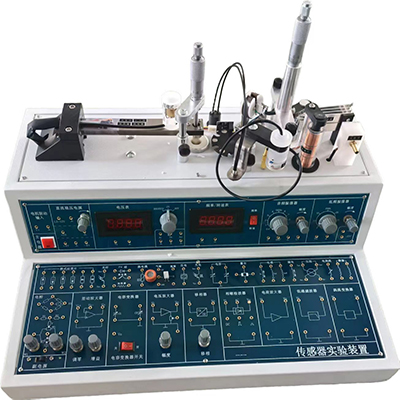

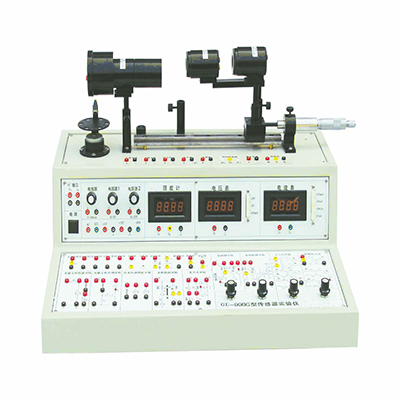

GL-XS-01 scatola per esperimenti con sensori

Ⅰ、Panoramica della scatola sperimentale per sensori

1. La scatola sperimentale per sensori GL-XS-01 adotta tecnologie avanzate di rilevamento e controllo dei sensori e di elaborazione delle informazioni, aderisce al concetto di progettazione modulare generale e conferisce alla scatola sperimentale per sensori GL-XS-01 un'elevata scalabilità per adattarsi alle esigenze di sviluppo del rilevamento automatico, del controllo automatico e delle discipline elettroniche. Sfrutta le nuove tecnologie e rafforza la formazione delle conoscenze di base. È adatta a un insegnamento sperimentale innovativo e aperto, che favorisce lo sviluppo delle capacità professionali complete degli studenti.

2. La struttura del dispositivo e il circuito di prova sono ottimizzati. La scheda del circuito di elaborazione del sensore adotta la tecnologia di processo SMT patch, che offre un'elevata affidabilità di montaggio e una forte resistenza alle vibrazioni. Rispetto alla tradizionale tecnologia di processo plug-in e discreta, la patch SMT utilizza componenti chip, quindi è montata saldamente. Il dispositivo è solitamente senza conduttori o con conduttori corti, il che riduce l'influenza dell'induttanza e della capacità parassite, migliora le caratteristiche ad alta frequenza del circuito, riduce le interferenze elettromagnetiche e a radiofrequenza e offre prestazioni tecniche stabili e affidabili grazie al basso consumo energetico aggiuntivo.

3. Il regolatore è sviluppato in modo indipendente per supportare un maggior numero di segnali in ingresso del sensore.

4. La tecnologia di controllo PID è più stabile e conveniente per l'espansione della modalità di controllo.

5. Il dispositivo di test di velocità ha un design intelligente e pratico, supporta diversi sensori di velocità presenti sul mercato e soddisfa l'uso di diversi sensori di velocità acquistati esternamente.

6. La scheda di acquisizione è sviluppata e aggiornata in modo indipendente, adottando soluzioni di livello industriale, ottenendo un'elevata precisione di misura e un'elevata gamma dinamica, soddisfacendo i requisiti della ricerca e sviluppo scientifica. I principali indicatori tecnici sono i seguenti:

1) Dispone di 8 ingressi analogici: 6 ingressi di tensione single-ended o 3 ingressi differenziali e 2 ingressi di corrente;

2) Risoluzione ADC: 12 bit;

3) Frequenza di campionamento: 100K/S (su tutti i canali), non inferiore a 200K/S su un singolo canale;

4) Metodi di campionamento multipli: campionamento temporizzato, campionamento a lunghezza fissa, campionamento a passo singolo, campionamento in tempo reale;

5) Filtraggio passa-basso in ingresso, protezione da sovratensione;

6) Dispone di 16 ingressi digitali (a commutazione). Uscite: 8 ingressi, 8 uscite;

7) Supporta forme d'onda in uscita: onda sinusoidale, onda quadra, onda triangolare, onda a dente di sega, forma d'onda arbitraria;

8) Frequenza della forma d'onda regolabile: intervallo 0-10000 Hz.

9) Supporta il protocollo di comunicazione 485.

10) Supporta il protocollo di comunicazione Modbus.

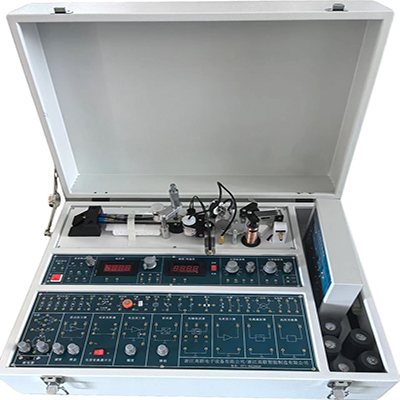

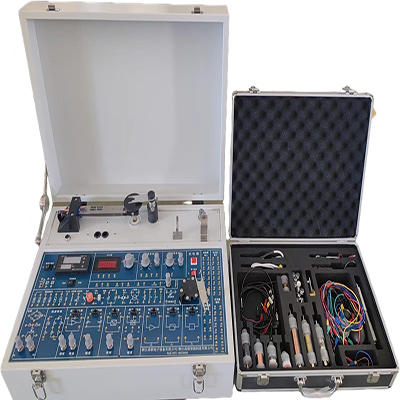

7. La scatola principale del box sperimentale per sensori GL-XS-01 ha una struttura innovativa e adotta il design a sezione aurea. Ha un aspetto gradevole e uno spazio adeguato, il che rende più comodo per gli studenti l'utilizzo e l'esecuzione degli esperimenti. Il corpo della scatola è bianco e il pannello principale è azzurro, il che crea un effetto armonioso e non causa affaticamento visivo; un'asta di supporto a molla è progettata all'esterno della scatola principale e del coperchio della scatola, e il coperchio della scatola si chiude lentamente e in modo sicuro al termine dell'esperimento.

Ⅱ、Progetti sperimentali

1. Esperimento sulle prestazioni a ponte singolo di un estensimetro a lamina metallica

2. Esperimento sulle prestazioni a mezzo ponte di un estensimetro a lamina metallica

3. Esperimento sulle prestazioni a ponte intero di un estensimetro a lamina metallica

4. Esperimento comparativo delle prestazioni a braccio singolo, a mezzo ponte e a ponte intero di un estensimetro a lamina metallica

5. Esperimento sull'influenza della temperatura sull'estensimetro a lamina metallica

6. Applicazione del ponte intero in corrente continua - esperimento su bilancia elettronica

7. Applicazione del ponte intero in corrente alternata - esperimento di misura delle vibrazioni

8. Esperimento di misura della pressione di un sensore di pressione piezoresistivo al silicio diffuso

9. Esperimento sulle prestazioni di un trasformatore differenziale

10. Esperimento sull'influenza della frequenza di eccitazione sulle caratteristiche di un trasformatore differenziale

11. Esperimento di compensazione della tensione residua al punto zero di un trasformatore differenziale

12. Applicazione del trasformatore differenziale - esperimento di misura delle vibrazioni

13. Esperimento sulla caratteristica di spostamento di un sensore capacitivo

14. Esperimento sulla caratteristica dinamica di un sensore capacitivo

15. Spostamento Esperimento caratteristico del sensore Hall sotto eccitazione in corrente continua

16. Esperimento caratteristico dello spostamento del sensore Hall sotto eccitazione in corrente alternata

17. Esperimento di misura della velocità Hall

18. Esperimento di misura della velocità del sensore di velocità magnetoelettrico

19. Misurazione dei terremoti utilizzando il principio magnetoelettrico

20. Esperimento di misura delle vibrazioni con sensori piezoelettrici

21. Esperimento sulle caratteristiche di spostamento del sensore a correnti parassite

22. Influenza del materiale dell'oggetto misurato sulle caratteristiche del sensore a correnti parassite

23. Influenza dell'area dell'oggetto misurato sulle caratteristiche del sensore a correnti parassite

24. Esperimento di misura delle vibrazioni con sensori a correnti parassite

25. Esperimento di misura della velocità con sensori a correnti parassite

26. Esperimento sulle caratteristiche di spostamento del sensore a fibra ottica

27. Esperimento di misura delle vibrazioni con sensori a fibra ottica

28. Esperimento di misura della velocità con sensori fotoelettrici

29. Altre soluzioni per la misura della velocità utilizzando sensori fotoelettrici

30. Esperimento sulle caratteristiche di temperatura del sensore di temperatura integrato

31. Esperimento sulle caratteristiche di temperatura della resistenza al platino

32. Esperimento di misura della temperatura con termocoppia di tipo K

33. Esperimento di principio del sensore di gas sensibile all'alcol

34. Esperimento del sensore di umidità

35. Esperimento di misura della temperatura del sensore di temperatura a giunzione PN

36. Esperimento sulle prestazioni del termistore NTC

37. Esperimento sul sistema di acquisizione dati (esempio statico)

38. Esperimento sul sistema di acquisizione dati (esempio dinamico)

Versione sincrona per PC:
