GL3000 Piattaforma sperimentale completa di sensori

Ⅰ、Panoramica del prodotto

La piattaforma sperimentale completa di sensori GL3000 è un nuovo prodotto modulare lanciato di recente sulla base della pluriennale esperienza della nostra azienda nella produzione di dispositivi sperimentali per l'insegnamento della tecnologia dei sensori, volti a soddisfare le esigenze professionali di diverse categorie e livelli.

La piattaforma sperimentale completa di sensori GL3000 è utilizzata principalmente per l'insegnamento sperimentale di corsi come "Principio dei sensori", "Tecnologia di rilevamento automatico", "Tecnologia di misurazione elettrica di grandezze non elettriche", "Strumentazione e controllo per l'automazione industriale" e "Misurazione elettrica di grandezze meccaniche" offerti da istituti tecnici e universitari.

La maggior parte dei sensori utilizzati nella piattaforma sperimentale completa di sensori GL3000 sono strutture industriali, il che consente agli studenti di rafforzare la loro comprensione delle nozioni teoriche e, nel corso dell'esperimento, attraverso l'acquisizione, la conversione e l'analisi del segnale, di coltivare le competenze operative di base e le capacità pratiche degli studenti come operatori scientifici e tecnologici.

Ⅱ、Composizione del prodotto

1. Composizione della piattaforma sperimentale

La piattaforma sperimentale completa del sensore GL3000 è composta da otto parti: telaio principale, tre sorgenti (sorgente di vibrazione, sorgente di temperatura, sorgente di rotazione), sensore e relativo modello sperimentale, scheda di acquisizione dati e software di elaborazione, e tavolo sperimentale.

2. Telaio principale

Fornisce otto tipi di alimentatori regolati in CC altamente stabili:

±15 V, +5 V, ±2 V~±10 V regolabili, +2 V~+24 V regolabili; il pannello di controllo principale è inoltre dotato di indicatori di tensione, frequenza e velocità. Sorgente del segnale audio (oscillatore audio) 1 KHz~10 KHz (regolabile); sorgente del segnale a bassa frequenza 1 Hz~30 Hz (regolabile); sorgente della pressione dell'aria 0-20 kPa regolabile, strumento di regolazione della temperatura ad alta precisione (precisione della temperatura di controllo ±0,5 ℃); interfaccia seriale RS232 per computer; flussometro, amperometro, misuratore di luminosità.

3. Generatore a tre sorgenti

Dotato di sorgente di vibrazione 1HZ-30HZ (regolabile); sorgente di rotazione 0-2400 rpm (regolabile); sorgente di riscaldamento <150℃ (regolabile).

4. Sensore: vedere la tabella seguente per i dettagli

5. Modulo sperimentale: vedere la tabella seguente per i dettagli

6. Scheda di acquisizione dati e software di elaborazione

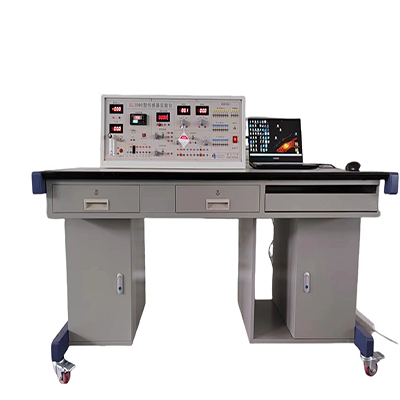

7. Tavolo sperimentale: le dimensioni del tavolo sperimentale speciale sono 1600×800×750 (mm) e un display o un oscilloscopio sono riservati sul tavolo sperimentale. I due armadietti speciali del tavolo sperimentale possono essere utilizzati per posizionare rispettivamente il modello sperimentale, il computer host e la tastiera.

8. Software dimostrativo di animazione 3D multimediale:

Nota: i valori contrassegnati con * sono opzionali

III、Caratteristiche del prodotto

1. La struttura del tavolo sperimentale completo del sensore si ispira alla struttura dei sensori di rilevamento industriali. Il sensore combina analisi qualitative e quantitative con un certo grado di accuratezza, il che lo rende più adatto all'analisi delle caratteristiche sperimentali al computer.

2. Lo strumento è dotato di una sorgente di temperatura, una sorgente di gas, una sorgente di vibrazione e una sorgente di rotazione. Il sensore è dotato di modelli sperimentali corrispondenti per un facile utilizzo e gestione. Una volta completato l'esperimento, può essere posizionato rispettivamente nell'armadio del tavolo sperimentale e nella scatola del sensore. È possibile aggiungere sensori avanzati e i relativi modelli in base alle esigenze didattiche, oppure creare modelli di sensori speciali.

3. Diverse fonti pubbliche possono essere utilizzate anche per la progettazione dei corsi degli studenti, la progettazione di corsi di laurea e alcuni esperimenti di sviluppo; l'alimentatore e la sorgente del segnale sono dotati di circuiti di protezione per garantire che gli studenti non danneggino facilmente l'apparecchiatura in caso di malfunzionamento e per garantire la loro sicurezza.

IV、Indicatori tecnici del prodotto

1. Sensore di deformazione resistiva, modello di prova per deformazione resistiva: intervallo 0-500 g, precisione ±0,5% (braccio singolo, mezzo ponte, possibilità di commutare il cablaggio in modo arbitrario)

2. Sensore di pressione al silicio diffuso, modello di prova per sensore di pressione: intervallo 4-20 kPa, precisione ±1%

3. Trasformatore differenziale, modello di prova per trasformatore differenziale: ±4 mm ±2%

4. Sensore capacitivo, modello di prova per sensore capacitivo: ±2,5 mm ±3%

5. Sensore di spostamento Hall, modello di prova per sensore Hall: ±1 mm ±3%

6. Sensore di velocità Hall: 2400 rpm ±0,5%

7. Sensore magnetoelettrico: 2400 rpm ±0,1%

8. Modello di prova per sensore piezoelettrico

9. Sensore di spostamento a correnti parassite, modello di prova per spostamento a correnti parassite: 1 mm ±2%

10. Sensore di spostamento in fibra ottica, modello di prova per lo spostamento in fibra ottica: 1 mm ±5%

11. Sensore di velocità fotoelettrico: 2400 rpm ±0,5%

12. Modello di esperimento con sensore di temperatura/esperimento con sensore di temperatura: temperatura normale -120 °C ±3%

13. Resistenza al platino Pt100: temperatura normale -120 °C ±3% sistema a tre fili

Ⅴ、Progetti sperimentali

1. Esperimento sulle prestazioni di un ponte a braccio singolo con estensimetri a lamina metallica

2. Esperimento sulle prestazioni di un ponte a mezzo ponte con estensimetri a lamina metallica

3. Esperimento sulle prestazioni di un ponte intero con estensimetri a lamina metallica

4. Esperimento di confronto delle prestazioni di un ponte singolo, mezzo ponte e ponte intero con estensimetri a lamina metallica

5. Esperimento sull'effetto della temperatura di un estensimetro a lamina metallica

6. Applicazione di un ponte intero in corrente continua - esperimento su bilancia elettronica

7. Applicazione di un ponte intero in corrente alternata - esperimento di misura delle vibrazioni

8. Esperimento di misura della pressione di un sensore di pressione piezoresistivo al silicio diffuso

9. Esperimento sulle prestazioni di un trasformatore differenziale

10. Effetto della frequenza di eccitazione sulle caratteristiche del trasformatore differenziale

11. Esperimento sulla compensazione della tensione residua di punto zero di un trasformatore differenziale

12. Applicazione di un trasformatore differenziale - esperimento di misura delle vibrazioni

13. Esperimento sulle caratteristiche di spostamento di un sensore capacitivo

14. Esperimento sulle caratteristiche dinamiche di un sensore capacitivo

15. Esperimento sulle caratteristiche di spostamento di un sensore Hall sotto eccitazione in corrente continua

16. Esperimento sulle caratteristiche di spostamento di un sensore Hall sotto eccitazione CA

17. Esperimento sulla misura della velocità di Hall

18. Esperimento sulla misura della velocità di un sensore di velocità magnetoelettrico

19. Esperimento sulla misura delle vibrazioni di un sensore piezoelettrico

20. Esperimento sulle caratteristiche di spostamento di un sensore a correnti parassite

21. Esperimento sull'influenza del materiale dell'oggetto da misurare sulle caratteristiche del sensore a correnti parassite

22. Esperimento sulla superficie dell'oggetto da misurare

23. Esperimento sull'influenza della dimensione del volume sulle caratteristiche del sensore a correnti parassite

24. Esperimento sulla misura della velocità di rotazione con un sensore a correnti parassite*

25. Esperimento sulle caratteristiche di spostamento di un sensore a fibra ottica

26. Esperimento sulla misura delle vibrazioni di un sensore a fibra ottica

27. Esperimento sulla misura della velocità di rotazione con un sensore fotoelettrico

28. Altre soluzioni per la misura della velocità di rotazione con un sensore fotoelettrico*

29. Esperimento sulle caratteristiche di temperatura di un sensore di temperatura integrato

30. Esperimento sulle caratteristiche di temperatura di un resistore al platino

31. Esperimento sulle caratteristiche di temperatura di un resistore in rame*

32. Esperimento sulla misura della temperatura con termocoppia di tipo K

33. Esperimento sulla misura della temperatura con termocoppia di tipo E

34. Esperimento sulla misura della temperatura con termocoppia di tipo J*

35. Esperimento sulla compensazione della temperatura dell'estremità fredda della termocoppia*

36. Esperimento di principio del sensore di gas sensibile all'alcol

37. Esperimento del sensore di umidità

38. Esperimento del sistema di acquisizione dati (esempio statico)

39. Esperimento del sistema di acquisizione dati (esempio dinamico)

40. Esperimento del fotoresistore

41. Esperimento sulle caratteristiche del fotodiodo

42. Esperimento sulle caratteristiche del fototransistor

43. Esperimento dell'interruttore fotoelettrico

44. Interruttore fotoelettrico a infrarossi

45. Esperimento sulle caratteristiche di illuminazione della fotocellula

46. Esperimento aggiuntivo: esperimento con sfasatore

47. Esperimento aggiuntivo: esperimento con rilevatore sensibile alla fase

Versione sincrona per PC:
