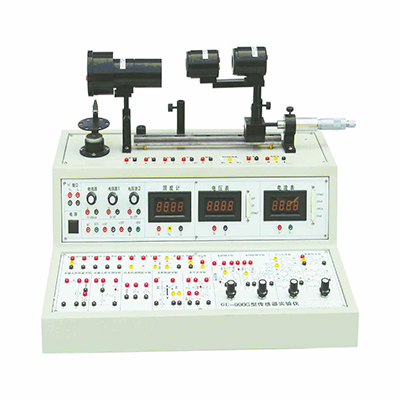

GL998G Banco di prova per sensori fotoelettrici

Il banco di prova per sensori fotoelettrici GL998G è uno strumento didattico sperimentale fotoelettrico lanciato dalla nostra azienda per soddisfare le esigenze di insegnamento della fotoelettrica in corsi di laurea come optoelettronica, ingegneria informatica e tecnologia elettronica fisica. È l'attrezzatura di base per condurre esperimenti sulle caratteristiche e le applicazioni di dispositivi fotosensibili e sensori fotoelettrici, ed è lo strumento sperimentale di base per la tecnologia optoelettronica.

Ⅰ、Configurazione del banco di prova per sensori fotoelettrici GL998G

1. Fotocellula al silicio (VOC: 300 mV, ID < 1×10-8 μA, ISC: 5 μA, λ: 300-1000 nm, λp: 880 nm)

2. Fotodiodo (Vr: 20 V, ID < 0,1 μA, IL: 50 μA, tr tf: 10 ns λp: 880 nm)

3. Fototransistor (VCEO: 50 V, ID < 0,1 μA, IL: 5 mA, tr tf: 15 ns λp: 880 nm)

4. Fotoresistore (fotoresistore CDS, potenza nominale: 100 mW, resistenza al buio ≥ 1 MΩ, tr 20 mS, tf 30 mS, λp: 580 nm)

5. Optoaccoppiatore riflettente (ingresso: IFM=20 mA, VR=5 V, VF=1,3 V, uscita: VCEO=30 V, ICEO=0,1 μA, VCES=0,4 V, caratteristiche di trasmissione: CTR (%) = 5, tr tf: 5 µs)

6. Sonda piroelettrica a infrarossi

7. Sonda per misuratore di luce

8. Fibra ottica a Y

9. Laser a semiconduttore (lunghezza d'onda: 635 µm, potenza 1-3 mW)

10. Lampada a incandescenza comune

11. Diodo a emissione luminosa comune

12. Diodo a emissione infrarossa (VR: 5 V, VF: 1,4 V, IR: 10 µA, PO: 2 mW)

13. Sensore di posizione PSD

II、Progetto sperimentale con banco di prova per sensori fotoelettrici GL998G

1. Esperimento sulle caratteristiche del fotodiodo

2. Esperimento con fotoresistore

3. Esperimento sulle caratteristiche del fototransistor

4. Esperimento di base sulla fotoelettrica

5. Esperimento con fotocellula

6. Esperimento con interruttore fotoelettrico a trasmissione

7. Esperimento con interruttore fotoelettrico a riflessione infrarossa

8. Esperimento con sensore di spostamento in fibra ottica

9. Esperimento con sensore di posizione PSD

10. Esperimento con sorgente luminosa e modulazione e demodulazione della luce

11. Esperimento con sensore piroelettrico a infrarossi
