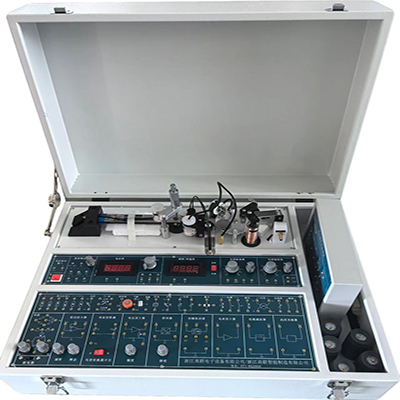

GL998C Scatola per esperimenti completa di sensori

Ⅰ、Configurazione del box sperimentale completo del sensore GL998C

1. Sensore di deformazione metallica

Valore di resistenza alla deformazione del platino: 350Ω×4, foglio di compensazione della temperatura 350Ω×2

2. Sensore termocoppia

Resistenza CC: 10Ω

3. Trasformatore differenziale

Intervallo: ≥5 mm Resistenza CC: 5Ω－10Ω

4. Sensore a solenoide induttivo: Intervallo ≥5 mm

5. Sensore di spostamento a correnti parassite:

Intervallo: 3 mm, resistenza CC: 1Ω－2Ω

6. Sensore Hall

Piastra Hall lineare a semiconduttore prodotta da JVC, Giappone, Intervallo: ±3 mm

7. Sensore magnetoelettrico

Resistenza CC: 30Ω-40Ω, sensibilità: 0,5 V/m/s

8. Accelerometro piezoelettrico

Risonante Frequenza: >35Hz

9. Sensore capacitivo

Intervallo: ±5mm

10. Sensore di pressione piezoresistivo

Intervallo: 15Kpa, alimentazione: ≤4V

11. Sensore a fibra ottica

Precisione: ±1mm

12. Sensore di temperatura a giunzione PN

Sensibilità: -2mV/℃

13. Termistore

10KΩ a 25℃

14. Sensore di gas (alcol)

Intervallo di misura: 50-2000ppm

15. Sensore di umidità

Intervallo di misura: 10%R11--95%RH

16. Sensore di velocità fotoelettrico

n≤2400r/min

17. Sensore a fotoresistenza

Resistenza al buio ≥25MΩ

18. Infrarossi Fotodiodo

Lunghezza laterale di picco 8600-9000 A° Tensione ≤10 V Corrente di buio ≤0,2 μA

19. Fototransistor a infrarossi

Lunghezza laterale di picco 8600-9000 A° Tensione ≤10 V Corrente di buio ≤0,3 μA

20. Fotocellula al silicio

Lunghezza d'onda di picco 0,8-0,95 μm, tensione a circuito aperto 450-600 mV

21. Modulo sperimentale a patch con correnti parassite

22. Sensore piroelettrico a infrarossi: infrarosso lontano

23. Sensore ottico a due modelli

24. Allarme piroelettrico

25. Sonda piroelettrica

II、Progetti sperimentali del sensore GL998C, scatola completa per esperimenti

1. Prestazioni dell'estensimetro - esperimento a ponte a braccio singolo

2. Braccio singolo, mezzo ponte, ponte intero Esperimento comparativo

3. Esperimento di temperatura e compensazione con estensimetro

4. Esperimento con estensimetro - ponte intero in corrente alternata

5. Esperimento con sfasatore

6. Esperimento con rivelatore sensibile alla fase

7. Esperimento con termocoppia

8. Applicazione del ponte intero in corrente alternata - misura dell'ampiezza

9. Applicazione del ponte intero in corrente - bilancia elettronica 1

10. Prestazioni del trasformatore differenziale

11. Esperimento di compensazione della tensione residua del punto zero del trasformatore differenziale

12. Calibrazione del trasformatore differenziale

13. Applicazione del trasformatore differenziale - misura delle vibrazioni

14. Applicazione del trasformatore differenziale - bilancia elettronica 2

15. Prestazioni di spostamento statico del sensore differenziale a solenoide

16. Prestazioni di spostamento dinamico del sensore differenziale a solenoide

17. Calibrazione statica del sensore a correnti parassite

18. Influenza del materiale misurato sulle caratteristiche del sensore a correnti parassite

19. Esperimento di caratteristiche statiche e dinamiche della superficie differenziale del sensore capacitivo integrato

20. Applicazione del sensore a correnti parassite - bilancia elettronica 3

21. Caratteristiche di spostamento statico del sensore Hall in eccitazione continua

22. Applicazione del sensore Hall - bilancia elettronica quattro

23. Esperimento sulle caratteristiche di spostamento statico del sensore Hall in eccitazione alternata

24. Applicazione del sensore Hall - misura dell'ampiezza

25. Esperimento sulle prestazioni del sensore magnetoelettrico

26. Esperimento sulla risposta dinamica del sensore piezoelettrico

27. Effetto della capacità del conduttore del sensore piezoelettrico sull'amplificatore di tensione e sull'amplificatore di carica

28. Esperimento sul sensore di pressione piezoresistivo al silicio diffuso

29. Caratteristiche della risposta dinamica di doppi fasci paralleli - Effetti sinusoidali in regime stazionario

30. Applicazione dei sensori a correnti parassite - misura dell'ampiezza

31. Esperimento sul sensore di spostamento in fibra ottica

32. Esperimento sulla misurazione della temperatura del sensore di temperatura a giunzione PN

33. Esperimento dimostrativo sulla misurazione della temperatura del termistore

34. Esperimento sul resistore di umidità (RH)

35. Esperimento sul sensore di gas

36. Esperimento sul sistema di acquisizione dati - esempio di acquisizione dinamica

37. Esperimento con sistema di acquisizione dati - esempio di acquisizione statica

38. Esperimento di misurazione della velocità con sensore fotoelettrico riflettente

39. Esperimento sulle caratteristiche delle fotocellule al silicio

40. Esperimento sulle caratteristiche dei fotodiodi e dei transistor

41. Esperimento con fotoresistore

42. Esperimento piroelettrico nel lontano infrarosso
