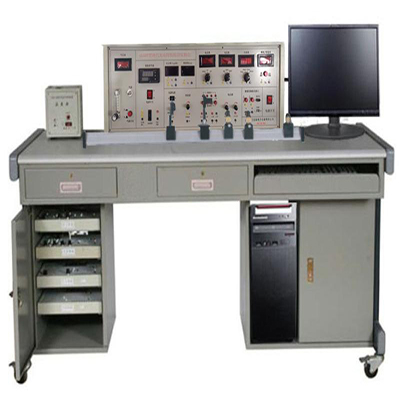

GLGDT Piattaforma sperimentale completa sulle caratteristiche fotoelettriche moderne

Ⅰ、Panoramica

La piattaforma sperimentale completa per le caratteristiche fotoelettriche moderne GLGDT è un sistema sperimentale multifunzionale che integra luce, macchinari ed elettricità. Il sistema copre un'ampia gamma di contenuti e può condurre esperimenti sui principi, le caratteristiche e i parametri prestazionali di vari dispositivi, come sorgenti di segnale e rilevatori fotoelettrici utilizzati nella comunicazione ottica, nel controllo delle informazioni e nella rilevazione fotoelettrica. Può anche condurre una serie di esperimenti fotoelettrici come la trasmissione della luce, l'applicazione di sensori fotoelettrici, l'analisi dell'intensità luminosa e il conteggio delle frange moiré. La piattaforma sperimentale utilizza un monocromatore completamente automatico per realizzare la misurazione continua delle caratteristiche spettrali dei dispositivi fotoelettrici e i risultati sperimentali vengono visualizzati direttamente in forma grafica sul computer; il metodo della telecamera CCD viene utilizzato per realizzare il conteggio automatico e la micromisurazione delle frange moiré; l'immagine di diffrazione a fenditura singola viene acquisita ed elaborata dal metodo della telecamera CCD per realizzare la visualizzazione della distribuzione bidimensionale e tridimensionale dell'intensità luminosa diffratta. Il sistema adotta un metodo di combinazione modulare e diverse unità principali possono avere menu diversi. Il sistema fornisce circuiti aperti e percorsi ottici, che pongono le basi affinché gli studenti comprendano e padroneggino meglio i principi e utilizzino correttamente i dispositivi fotoelettrici, in modo che possano imparare a selezionare ragionevolmente i sensori e a padroneggiare i principi e i metodi di rilevamento attraverso esperimenti. Adatto per esperimenti didattici in corsi di laurea in optoelettronica, informatica elettronica, metrologia e collaudo, ecc.

II、Sensori e sorgenti luminose

1. Fotodiodo Lunghezza d'onda 880 nm, tensione <10 V, corrente di buio ≤0,2 µA

2. Fototransistor Lunghezza d'onda 880 nm, tensione ≤10 V, corrente di buio ≤0,3 µA

3. Fotoresistore Fotoresistore al Cds, potenza nominale 20 mW, resistenza di buio ≥5 MΩ

4. Fotocellula al silicio Lunghezza d'onda 700 nm, tensione a circuito aperto 300 mV

5. Diodo laser Lunghezza d'onda di emissione rispettivamente di 650 nm e 980 nm

6. Diodo a emissione infrarossa Lunghezza d'onda di picco 940 nm, tensione 10 V

7. Diodo a emissione luminosa LED rosso e LED bianco

8. Esposimetro 1-1999Lx

9. Misuratore di potenza ottica 1-1999mW

10. Lente CCD a colori 3,5-8mm 1:1,4 1/3″

11. Sensore di frange moiré a reticolo, reticolo di trasmissione 50L/mm

12. Diodo a valanga Tensione 200V, lunghezza d'onda di risposta 880nm

13. Area spettrale sensibile del tubo fotomoltiplicatore 300-700nm

14. Lampada al bromo tungsteno Tensione 12V, emissione di luce bianca, ampio intervallo di lunghezze d'onda

15. Lampada al mercurio a bassa pressione, lunghezza d'onda di picco a 546,07nm

III、 Moduli sperimentali

1. Modulo dispositivo fotoelettrico (I)

2. Modulo dispositivo fotoelettrico (II)

3. Modulo dispositivo fotoelettrico (interruttore ottico)

4. Modulo dispositivo fotoelettrico (modulazione ottica)

5. Esposimetro Modulo

6. Modulo ad alta tensione per tubo fotomoltiplicatore

7. Modulo misuratore di potenza luminosa visibile

8. Modulo sperimentale per la misurazione della velocità tramite sensore fotoelettrico

9. Circuito amplificatore di guadagno autoselezionato

IV、 Progetti sperimentali

1. Esperimento di modulazione e demodulazione ottica

2. Esperimento di interruttore fotoelettrico a trasmissione

3. Esperimento sulle caratteristiche del rivelatore fotoelettrico = Esperimento

4. Esperimento sulle conoscenze di base della fotoelettrica

5. Esperimento di interruttore fotoelettrico a riflessione infrarossa

6. Esperimento di calibrazione del monocromatore

7. Misurazione della velocità del sensore di velocità fotoelettrico

8. Esperimento di sensore piroelettrico a infrarossi

9. Esperimento sulle caratteristiche spettrali di LED e LD

10. Esperimento sulla distribuzione spaziale dell'intensità luminosa di LED e LD e sulla misura dell'angolo di semivalore

11. Esperimento sulle caratteristiche volt-ampere (V/I) e di conversione elettro-ottica (P/I) di LED e LD

12. Esperimento di prova sulle caratteristiche del fotodiodo a valanga APD (tensione inversa, corrente di buio, caratteristiche di moltiplicazione)

13. Esperimento di prova sulle caratteristiche del tubo fotomoltiplicatore PMT (corrente di buio, caratteristiche volt-ampere di catodo e anodo)

14. Risposta spettrale del fotodiodo e test sulla corrente di buio Esperimento

15. Esperimento sulle caratteristiche del fotodiodo (fototransistor, fotoresistore, fotocellula)

16. Misura della velocità del sensore di velocità fotoelettrico

17. Esperimento sull'interruttore fotoelettrico a riflessione infrarossa

18. Esperimento sulla sorgente luminosa e sulla modulazione e demodulazione della luce

19. Esperimento sul sensore infrarosso piroelettrico

20. Esperimento sull'interruttore fotoelettrico a trasmissione

21. Esperimento sul conteggio delle frange di Moiré e micrometro

22. Esperimento sull'analisi dell'intensità luminosa mediante diffrazione a fenditura singola

23. Esperimento sulle caratteristiche spettrali di LED e LD

24. Esperimento sulla distribuzione spaziale dell'intensità luminosa di LED e LD e sulla misura dell'angolo di semivalore

25. Esperimento sulle caratteristiche volt-ampere (V/I) e conversione elettro-ottica (P/I) di LED e LD

26. Esperimento di prova sulle caratteristiche del fotodiodo a valanga APD (tensione inversa, corrente di buio, caratteristiche di moltiplicazione)

27. Caratteristiche del tubo fotomoltiplicatore (corrente di buio, volt-ampere di catodo e anodo) Esperimento di prova sulle caratteristiche)

28. Esperimento di prova sulla reattività spettrale del fotodiodo e sulla corrente di buio

Versione sincrona per PC:

GLGDT Piattaforma sperimentale completa sulle caratteristiche fotoelettriche moderne
