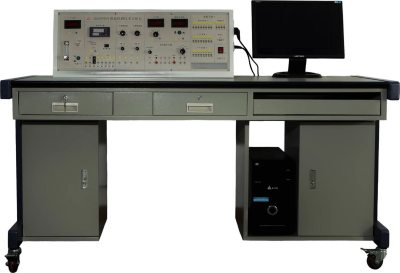

GL2000 Attrezzatura per l'addestramento dei sensori

Ⅰ、Indicatori tecnici dell'apparecchiatura di addestramento dei sensori

1. Alimentazione: monofase a tre fili AC220V±10%, 50Hz;

2. Ambiente: temperatura -10℃～+40℃, umidità relativa <85% (25℃), altitudine <4000m;

3. Capacità del dispositivo: <0,5kVA;

4. Il banco di prova riserva posizioni per display, modello di addestramento, vari sensori e computer host;

5. Dimensioni 1700mm*900mm*800mm;

6. La console principale fornisce otto tipi di alimentatori regolati in CC altamente stabili: ±15V, +5V, 0~+24V regolabili, ±2V~±10V regolabili, con funzione di protezione da cortocircuito;

7. Fornisce un oscillatore audio da 1 kHz a 10 kHz (regolabile), sorgente di segnale a bassa frequenza da 1 Hz a 30 Hz (regolabile);

8. Fornisce un'interfaccia USB per garantire che il computer possa comunicare con la lettera dati della console principale;

9. Fornisce un dispositivo di protezione dalle perdite;

10. Voltmetro digitale: intervallo 0-20 V, suddiviso in 200 mV, 2 V, 20 V, tre livelli, precisione 0,5;

11. Frequenza/tachimetro: intervallo di misurazione 1-9999 Hz, intervallo di misurazione della velocità 1-9999 giri/min; timer: 0-9999 s, precisione 0.

12. Regolatore di temperatura: specifiche multiple di ingresso e uscita, regolazione dell'intelligenza artificiale e funzione di auto-tuning dei parametri, algoritmo di controllo avanzato, precisione del controllo della temperatura ±0,50 °C;

13. Sistema di acquisizione dati della console principale;

14. Sorgente di rilevamento

Sorgente di temperatura: 0~220 V, temperatura ambiente ~200 ℃,

Sorgente di rotazione: 2~24 V, velocità 0~3000 giri/min (regolabile),

Sorgente di vibrazione: frequenza di vibrazione 1 Hz~30 Hz (regolabile), frequenza di risonanza 12 Hz,

Sorgente di pressione dell'aria: 0—20 KP.

Ⅱ、Parametri tecnici e configurazione del sensore

1. Sensore capacitivo: intervallo ±2,5 mm, precisione: ±1%;

2. Sensore di spostamento Hall: intervallo ±4 mm, precisione ±1%;

3. Sensore di velocità Hall: intervallo 2400 giri/min, precisione ±0,1%;

4. Sensore di deformazione resistiva: intervallo 0~500 g, precisione ±0,5%;

5. Sensore di pressione al silicio diffuso: intervallo 4~20 kPa, precisione ±1%;

6. Trasformatore differenziale: intervallo ±2%, precisione ±4 mm;

7. Sensore magnetoelettrico: composto da bobina e acciaio magnetico, sensibilità 0,5 V/m/s, intervallo 2400 rpm, precisione 0,5%;

8. Sensore piezoelettrico: 0-30 Hz, sensibilità 2%;

9. Sensore di spostamento a correnti parassite: intervallo 1 mm, precisione ±2%;

10. Sensore di spostamento a fibra ottica: intervallo 3 mm, precisione ±3%;

11. Sensore di velocità fotoelettrico: intervallo 2400 rpm, precisione 0,5%;

12. Sensore di temperatura integrato: AD590: sensore di temperatura integrato con uscita in corrente, intervallo di temperatura -50 ℃～150 ℃, sensibilità 1 µA/℃;

13. Resistenza al platino Pt100: intervallo 0~800℃, precisione ±2%;

14. Resistenza in rame Cu50: intervallo temperatura normale~150℃, valore di resistenza 50Ω a 0℃, precisione ±2%;

15. Termocoppia di tipo K: intervallo 0~600℃, precisione ±2%;

16. Termocoppia di tipo E: intervallo 0~600℃, precisione ±1%;

17. Termocoppia di tipo J: intervallo temperatura normale~700℃, precisione ±1%;

18. Sensore di temperatura a giunzione PN: intervallo di temperatura -50℃~150℃, sensibilità 2,2 mV/0°C, precisione 1%;

19. Sensore NTC a coefficiente di temperatura negativo: termistore a semiconduttore, intervallo di temperatura -50℃～200℃;

20. Sensore PTC a coefficiente di temperatura positivo: termistore a semiconduttore, intervallo di temperatura -50℃～200℃;

21. Compensatore e sensore di temperatura a freddo: termocoppia 0-1500°C

22. Sensore di gas: intervallo 50～2000ppm, precisione ±2%;

23. Sensore di umidità: intervallo 10～95%RH, precisione ±2%.

III、Scheda di elaborazione dati V2.0

Questo dispositivo di addestramento sensori è dotato di una scheda di acquisizione dati. La scheda di acquisizione è sviluppata in modo indipendente dalla nostra azienda e adotta soluzioni di livello industriale. Ha raggiunto un'elevata precisione di misura e un'ampia gamma dinamica, soddisfacendo le esigenze della ricerca scientifica, dell'insegnamento e dello sviluppo. I principali indicatori tecnici sono i seguenti:

1. Dispone di 8 ingressi analogici: 6 ingressi di tensione single-ended o 3 ingressi differenziali, 2 ingressi di corrente

2. Risoluzione ADC: 12 bit

3. Frequenza di campionamento: 100 K/s (su tutti i canali), non inferiore a 200 K/s su singolo canale.

4. Metodi di campionamento multipli: campionamento temporizzato, campionamento a lunghezza fissa, campionamento a passo singolo, campionamento in tempo reale

5. Filtraggio passa-basso in ingresso, protezione da sovratensione

6. Dispone di 16 ingressi e uscite digitali (a commutazione): 8 ingressi, 8 uscite

7. Supporta forme d'onda in uscita: onda sinusoidale, onda quadra, onda triangolare, onda a dente di sega, forma d'onda arbitraria

8. Frequenza della forma d'onda regolabile: intervallo 0-10000 Hz

9. Supporta il protocollo di comunicazione 485

10. Supporta il protocollo di comunicazione Modbus

IV、Progetti sperimentali

1. Esperimento sulla caratteristica di spostamento del sensore capacitivo

2. Esperimento sulla caratteristica dinamica del sensore capacitivo;

3. Esperimento sulla caratteristica di spostamento del sensore Hall sotto eccitazione CC;

4. Esperimento sulla caratteristica di spostamento del sensore Hall sotto eccitazione CA;

5. Esperimento sulla misura della velocità Hall;

6. Esperimento sulla misura della pressione con sensore di pressione piezoresistivo al silicio diffuso;

7. Applicazione del ponte intero in corrente alternata - esperimento di misura delle vibrazioni;

8. Applicazione del ponte intero in corrente continua - esperimento su bilancia elettronica;

9. Esperimento sulle prestazioni del trasformatore differenziale;

10. Effetto della frequenza di eccitazione sulle caratteristiche del trasformatore differenziale

11. Esperimento sulla compensazione della tensione residua al punto zero del trasformatore differenziale;

12. Applicazione del trasformatore differenziale - esperimento di misura delle vibrazioni;

13. Esperimento sulle prestazioni del ponte a braccio singolo di un estensimetro a lamina metallica;

14. Esperimento sulle prestazioni del mezzo ponte di un estensimetro a lamina metallica;

15. Esperimento sulle prestazioni del ponte intero di un estensimetro a lamina metallica;

16. Esperimento di confronto delle prestazioni di estensimetri a braccio singolo, a mezzo ponte e a ponte intero di un estensimetro a lamina metallica;

17. Esperimento sull'influenza della temperatura di un estensimetro a lamina metallica;

18. Esperimento di misura delle vibrazioni di un sensore piezoelettrico;

19. Misurazione dei terremoti mediante principio magnetoelettrico;

20. Esperimento di misura della velocità di un sensore di velocità magnetoelettrico;

21. Esperimento sulle caratteristiche di spostamento del sensore a correnti parassite;

22. Esperimento sull'influenza del materiale misurato sulle caratteristiche del sensore a correnti parassite;

23. Esperimento sull'influenza dell'area del corpo misurato sulle caratteristiche del sensore a correnti parassite;

24. Esperimento sulla misura delle vibrazioni mediante sensore a correnti parassite;

25. Esperimento sulla misura della velocità mediante sensore a correnti parassite;

26. Esperimento sulle caratteristiche di spostamento del sensore a fibra ottica;

27. Esperimento sulla misura delle vibrazioni mediante sensore a fibra ottica;

28. Esperimento sulla misura della velocità mediante sensore di velocità fotoelettrico;

29. Altre soluzioni per la misura della velocità mediante sensore fotoelettrico;

30. Esperimento sulle caratteristiche di temperatura del sensore di temperatura integrato;

31. Esperimento sulle caratteristiche di temperatura di un resistore al platino;

32. Esperimento sulle caratteristiche di temperatura di un resistore in rame;

33. Esperimento sulla misura della temperatura di una termocoppia di tipo K;

34. Esperimento sulla misurazione della temperatura di una termocoppia di tipo E;

35. Esperimento sulla compensazione della temperatura dell'estremità fredda della termocoppia;

36. Esperimento sull'acquisizione dei dati dei sensori.

Versione sincrona per PC:

GL2000 Attrezzatura per l'addestramento dei sensori
