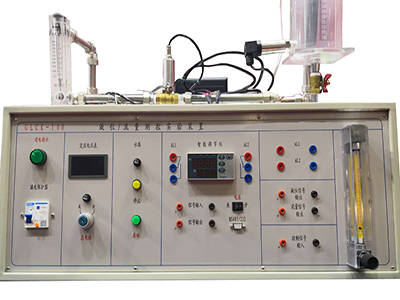

GLCK-100 Apparecchiature sperimentali per la misurazione e il controllo del livello/flusso dei liquidi

I、Introduzione all'apparecchiatura

Le caratteristiche strutturali più importanti di questa apparecchiatura sperimentale per la misura e il controllo del livello/flusso dei liquidi sono: dimensioni ridotte, compattezza, estetica e sicurezza. L'apparecchiatura può costituire un sistema di controllo del livello del liquido con regolazione PID a circuito chiuso o un sistema di controllo del flusso con regolazione PID per portata e livello del liquido (a volume singolo) (a volume doppio) e comunicare con il computer host tramite la porta di comunicazione del regolatore intelligente. I parametri di controllo possono essere impostati nello strumento di controllo intelligente e nel computer host. Il software del computer host utilizza il software di configurazione del controllo industriale MCGS per realizzare online il rilevamento, il controllo, la modifica dei parametri, l'archiviazione e l'analisi dei dati, la visualizzazione e la stampa di curve in tempo reale e storiche. Questa apparecchiatura è dotata di molteplici protezioni di sicurezza e fornisce segnali standard IEC e relativi punti di prova per l'accesso a microcomputer a chip singolo per la programmazione degli esperimenti.

Questa apparecchiatura sperimentale per la misura e il controllo del livello/flusso dei liquidi utilizza sensori di livello industriale e uscite di segnale standard IEC. È adatta per la misura e il controllo, l'automazione, l'informatica, il controllo elettromeccanico, l'ingegneria dell'informazione, la meccatronica e altri settori. Questa apparecchiatura viene posizionata sul tavolo sperimentale e può condurre esperimenti in modo indipendente o essere collegata al computer host.

II、 Configurazione di base

1. Flussimetro a microturbina 1

2. Sensore di pressione a livello del liquido 2

3. Regolatore industriale intelligente 1

4. Convertitore RS485/RS232 1

5. Modulo di controllo della pompa dell'acqua 1

6. Serbatoio d'acqua sperimentale in microplexiglass 1

7. Serbatoio di accumulo dell'acqua in acciaio inox di medie dimensioni 1

8. Valvola manuale 5

9. Micropompa dell'acqua 1

10. Controller 1

11. Misuratore OLED cinque in uno 1

12. Indicatore di livello dell'acqua 1

13. CD del software sperimentale 1 set

III、 Indicatori tecnici

1. Alimentazione: AC220V±10% 50HZ±5% 1A con buona messa a terra

Tutti i tubi sono realizzati in acciaio inox, con processo di isolamento termico interno in pollici. Tutti i giunti dei tubi sono realizzati in acciaio inossidabile nichelato. Garantiti antiruggine e indeformabili per 20 anni di utilizzo.

2. Segnali di ingresso e uscita dello strumento conformi agli standard IEC

3. Trasmettitore di livello del liquido Intervallo: 0-30 cm (parametro strumento intelligente DIH=30)

Segnale di uscita: 4-20 mA ADC a due fili DC 24 V Precisione 0,5 livello

4. Misuratore di portata a turbina Intervallo: 0-300 l/min (parametro strumento intelligente DIH=300) Segnale di uscita: uscita a impulsi Livello di precisione 1

5. Trasmettitore di frequenza/corrente Segnale di uscita: 4-20 mA ADC

6. Regolatore di intelligenza artificiale industriale Precisione 0,5 grado

7. Dimensioni:

Dimensioni della scatola di controllo sperimentale: 500 mm (lunghezza) × 400 mm (larghezza) × 1200 mm (altezza)

8. Peso: circa 15 kg

IV、 Contenuto sperimentale

1. Comprensione e utilizzo dei trasmettitori di pressione

2. Esperimento sulle caratteristiche di un serbatoio d'acqua a volume singolo

3. Serbatoio d'acqua a volume singolo Esperimento di sistema di controllo a circuito chiuso del livello del liquido

4. Esperimento di sistema di controllo a circuito chiuso per serbatoi d'acqua a doppio volume

5. Esperimento di comprensione del principio di funzionamento del trasmettitore di portata a turbina

6. Esperimento di controllo dello strumento intelligente PID per il livello del liquido

7. Esperimento di controllo della configurazione del computer host PID per il livello del liquido

8. Esperimento di controllo dello strumento intelligente PID per il flusso

9. Esperimento di controllo della configurazione del computer host PID per il flusso

10. Utilizzare il software di configurazione MCGS e l'attrezzatura sperimentale per condurre un esperimento di formazione sulla programmazione dell'ingegneria della configurazione
