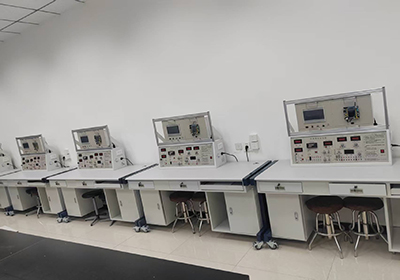

GL-ZDGJ piattaforma di test dei sensori

La piattaforma di test dei sensori GL-ZDGJ è utilizzata principalmente per esperimenti di rilevamento e cognizione di sensori comuni, e comprende principalmente due parti: un sistema di esperimento di rilevamento dei sensori e un sistema di applicazione dei sensori.

Ⅰ、Sistema di esperimento di rilevamento dei sensori

Il sistema di esperimento di rilevamento dei sensori utilizza principalmente un PLC o un'unità di controllo integrata come unità di controllo principale, e ciascun sensore e la relativa apparecchiatura sperimentale come unità di test ed esecuzione. Costituisce un banco di prova completo e integrato per sensori attraverso il modulo di elaborazione intermedio e il sistema di interazione uomo-computer. Allo stesso tempo, per facilitare l'insegnamento, sono necessarie risorse software ausiliarie di supporto per l'insegnamento dei sensori. Il sistema di esperimento di rilevamento dei sensori è costituito da una console principale, una sorgente di vibrazione, una sorgente di temperatura, una sorgente di rotazione, una sorgente idraulica, un sensore e i relativi modelli sperimentali, una scheda di acquisizione dati e un software di elaborazione, un tavolo sperimentale e un software ausiliario didattico, ecc., che possono completare gli esperimenti di principio e sulle prestazioni di sensori di deformazione, sensori di temperatura, sensori di pressione, trasformatori differenziali e altri sensori.

Ⅱ、Sistema di applicazione dei sensori

Può realizzare esperimenti applicativi di sensori di pressione, flusso e posizione di spostamento del sistema idraulico (righello a reticolo, interruttore di prossimità capacitivo, interruttore di prossimità induttivo, interruttore fotoelettrico, sensore di inclinazione, ecc.).

Ⅲ、Parametri tecnici

1. Alimentazione in ingresso: AC220V±10% 50Hz

2. Capacità del dispositivo: <500VA

3. Dimensioni: Il banco di prova dei sensori è 1400mm*700mm*1200mm

4. Protezione di sicurezza: Ha una funzione di protezione dalle perdite ed è conforme agli standard pertinenti

Ⅳ、Console principale

1. Banco di lavoro sperimentale

Il banco di lavoro sperimentale adotta una struttura in acciaio a doppio strato opaco e denso; il piano di lavoro adotta un pannello ad alta densità ignifugo, impermeabile e resistente all'usura; è presente un cassetto con serratura per riporre cavi e materiali sperimentali e un armadietto sottostante per riporre moduli e sensori sperimentali; Il tavolo per computer è progettato con una struttura a snodo, dotato di un vano per il posizionamento dell'host, un cassetto per la tastiera, ecc.; sono presenti quattro ruote universali nella parte inferiore per facilitare lo spostamento e la disposizione delle apparecchiature.

2. Console principale

Adotta una struttura in acciaio a doppio strato opaco e un pannello operativo in alluminio. I simboli di testo sono elaborati con una moderna tecnologia di verniciatura a spruzzo e il logo del pannello è chiaro e resistente.

3. Alimentazione: ingresso alimentazione monofase a tre fili, uscita tramite protezione da perdite, dotato di indicatore di alimentazione e dispositivo di protezione da sovracorrente.

4. Fornisce un alimentatore stabilizzato CC stabile a ±15 V, +5 V, ±2~±10 V regolabile, 2~24 V regolabile, con funzione di protezione da cortocircuito.

5. Frequenza/tachimetro: intervallo di misurazione della frequenza 1~9999 Hz, intervallo di misurazione della velocità 1~9999 giri/min.

6. Timer: 0~9999 s, precisione 0,1 s.

7. Fonte di riscaldamento: riscaldamento a corrente alternata 0~220 V, <150 °C (regolabile).

8. Fonte di rotazione: 0-2400 giri/min (regolabile).

9. Fonte di vibrazione: frequenza di vibrazione 1 Hz~30 Hz (regolabile).

Ⅴ、 Sistema di acquisizione dati

1. 8 ingressi analogici: 6 ingressi di tensione single-ended o 3 ingressi differenziali, 2 ingressi di corrente

2. Risoluzione ADC: 12 bit

3. Frequenza di campionamento massima: 100 K/S (su tutti i canali).

4. Metodi di campionamento multipli: campionamento temporizzato, campionamento a lunghezza fissa, campionamento a passo singolo, campionamento in tempo reale

5. Filtraggio passa-basso in ingresso, protezione da sovratensione

6. 16 ingressi e uscite digitali (a commutazione): 8 ingressi, 8 uscite

7. Supporto per forme d'onda in uscita: onda sinusoidale, onda quadra, onda triangolare, onda a dente di sega e forma d'onda arbitraria

8. Frequenza della forma d'onda regolabile: intervallo 0-10000 Hz

9. Supporto per il protocollo di comunicazione 485

10. Supporto per il protocollo di comunicazione Modbus

VI、 Il banco prova può completare i seguenti progetti sperimentali

1. Principio del sensore e esperimento sulle prestazioni

(1) Esperimento sulle prestazioni del ponte a braccio singolo con estensimetro a lamina metallica

(2) Esperimento sulle prestazioni del mezzo ponte con estensimetro a lamina metallica

(3) Esperimento sulle prestazioni del ponte intero con estensimetro a lamina metallica

(4) Applicazione del ponte intero in corrente continua - esperimento su bilancia elettronica

(5) Applicazione del ponte intero in corrente alternata - esperimento di misurazione delle vibrazioni

(6) Esperimento di misurazione della pressione del silicio diffuso Sensore di pressione piezoresistivo

(7) Esperimento sulle caratteristiche di temperatura di un resistore al platino

(8) Esperimento sulle caratteristiche di temperatura di un resistore in rame

(9) Esperimento di misura della temperatura di una termocoppia di tipo K

(10) Esperimento di misura della temperatura di una termocoppia di tipo E

(11) Esperimento sulle prestazioni di un trasformatore differenziale

(12) Esperimento sul controllo della temperatura

(13) Esperimento sul controllo della velocità

(14) Esperimento di confronto delle prestazioni di un estensimetro a braccio singolo, a mezzo ponte e a ponte intero a lamina metallica

(15) Esperimento sull'influenza della temperatura di un estensimetro a lamina metallica

(16) Esperimento sul sistema di acquisizione dati (esempio statico)

(17) Esperimento sul sistema di acquisizione dati (esempio dinamico)

2. Esperimento di rilevamento di pressione e flusso

(1) Esperimento di rilevamento della pressione idraulica

(2) Esperimento di rilevamento del flusso idraulico

3. Esperimento di rilevamento dello spostamento

(1) Esperimento di rilevamento di interruttori di prossimità (induttanza, capacità, fotoelettrico)

(2) Esperimento di rilevamento di interruttori di corsa

(3) Esperimento di rilevamento di sensori di spostamento a fibra ottica

(4) Esperimento di rilevamento di spostamenti con effetto Hall

(5) Esperimento di rilevamento di sensori di inclinazione

(6) Esperimento di rilevamento di encoder fotoelettrici

(7) Esperimento di rilevamento di spostamenti lineari

(8) Esperimento di rilevamento di spostamenti angolari
